Датчики для наладки и измерения заготовок и инструмента

Измерительные щупы для заготовок

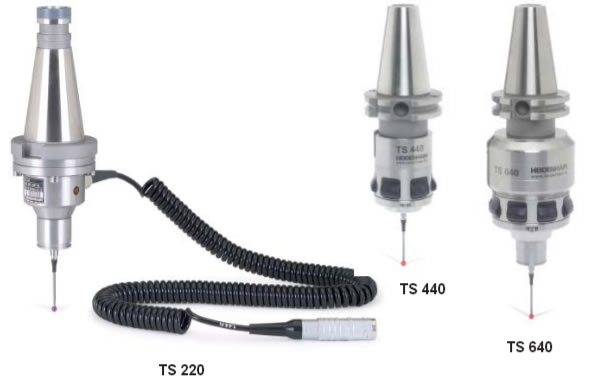

Щупы для заготовок серии TS марки HEIDENHAIN позволяют выполнять юстировку, измерения и контроль прямо на станке . Измерительный стержень щупа TS отгибается в сторону при касании поверхности заготовки. При этом щуп генерирует коммутационный сигнал, который , в зависимости от типа прибора, передается через кабель или через инфракрасный передатчик в систему ЧПУ. Система ЧПУ в этот момент сохраняет фактическое положение оси измерительного прибора и обрабатывает его впоследствии. Коммутационный сигнал образуется оптическим датчиком, работающим без износа, и отличается высокой надежностью.

Щупы с передачей сигнала по кабелю для станков с ручной заменой инструмента:

• TS 220 – TTL- версия
• TS 230 – HTL- версия

Щупы с инфракрасным передатчиком для станков с автоматической заменой инструмента:

• TS 440 – компактное исполнение
• TS 444 – компактное исполнение, отсутствие батареек - напряжение питания вырабатывается воздушно-турбинным генератором при прохождении через него сжатого воздуха
• TS 640 – стандартный щуп с инфракрасным приемопередатчиком на большие расстояния
• TS 740 – высокая точность и повторяемость результатов измерений, небольшая сила касания

Измерительные щупы для инструмента

Измерение инструмента на станке экономит время, повышает точность обработки заготовок, снижает количество брака и последующих доработок. HEIDENHAIN предлагает два способа измерения инструмента: контактный, при помощи щупов серии TT, и бесконтактный – с помощью лазерных систем TL. Благодаря прочной конструкции и высокой степени защиты измерительные щупы для инструмента могут быть без проблем установлены в рабочем пространстве станка. Замер инструмента может быть произведен в любой момент – между двумя шагами обработки или по завершении обработки заготовки.

Измерительные щупы

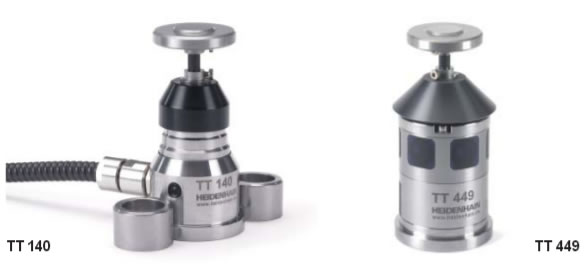

TT 140 и TT 449 – это трехмерные коммутируемые щупы, предназначенные для измерения и поверки инструмента. Имеющая форму шайбы измерительная головка щупа TT отклоняется при касании инструмента. В этот момент щуп ТТ генерирует коммутационный сигнал, который передается в систему ЧПУ и обрабатывается там. Коммутационный сигнал формируется оптическим датчиком, работающим без износа и отличающимся высокой надежностью.

• TT 140
  Передача сигнала в ЧПУ – по кабелю
• TT 449
  Передача сигнала с помощью инфракрасного излучения до приемопередатчика SE
  Приемопередатчик SE 642 является общим для всех щупов для инструмента и заготовок и передачей сигнала через ИК-порт.

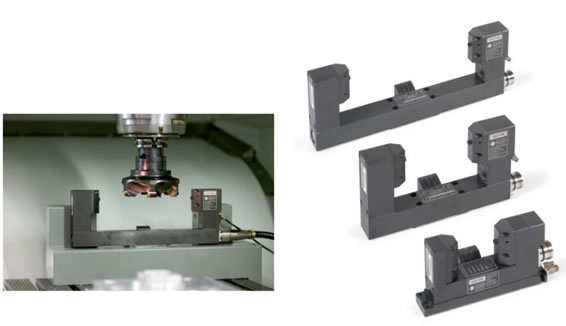

Лазерные системы TL

С помощью лазерной системы TL Micro и TL Nano можно производить бесконтактные измерения инструмента при их номинальной скорости вращения. Циклы измерения предоставляют возможность измерения длины и диаметра инструмента, помогают контролировать форму отдельных зубцов, износ инструмента и находить трещины и поломки инструмента. Полученные результаты измерений система ЧПУ записывает в таблицу состояния инструмента.
