Поверочные энкодеры и компараторы для наладки станочного оборудования

Энкодеры с сетчатой шкалой для станков KGM 181, KGM 182

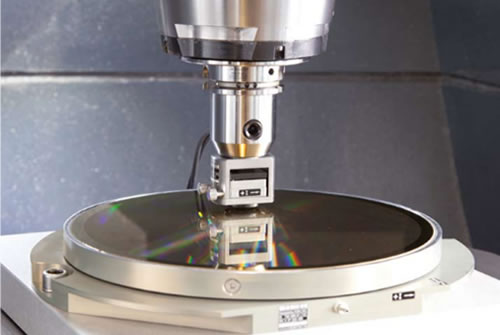

Энкодеры HEIDENHAIN KGM для поверки станочного оборудования


Энкодеры KGM (от нем. Kreuzgitter-Messgerät) предназначены для динамического контроля геометрии станка, управляемого системой ЧПУ. При этом может производиться тест кругового перемещения с радиусом от 1 мкм до 115 мм при перемещении по линейным осям со скоростью до 80 м/мин. Также KGM позволяет проводить тест произвольного перемещения по двум осям. Преимуществом данного измерительного прибора является то, что он основан на бесконтактном методе измерения, т.е. трение подшипников, как, например, в приборе DBB, не влияет на результаты измерений. Точно также не оказывют влияния на результаты и погрешности геометрии станка при круговом тесте с маленьким радиусом.

Конструкция энкодеры и формирование сигнала

KGM состоит из измерительной пластины со шкалой из перекрестных решеток, которая заделана в монтажную плиту. Считывающая головка передвигается вдоль шкалы без трения. Для измерения монтажную плиту закрепляют на месте заготовки (например, на столе обрабатывающего центра) и выверяют. Считывающую головку жестко устанавливают на месте инструмента (например, в шпинделе обрабатывающего центра) и грубо выверяют. После установки зазора между считывающей головкой и шкалой равного 0,5± 0,05 мм с помощью юстировочной пленки начинается тонкая юстировка измерительного прибора KGM. Для этого необходимо вращать микрометрические винты на считывающей головке до тех пор, пока отображаемые обрабатывающим программным обеспечением ACCOM величины не станут оптимальными. Для двух перпендикулярных друг другу осей KGM выдает одновременно два синусоидальный сигнала, с периодом 4 мкм и со смещением фаз 90°. Дальнейшая обработка сигнала производится в компьютере. Для подключения измерительного прибора KGM к компьютеру используется интерфейсный блок EIB 741 (Ethernet) или плата сопряжения IK 220 (шина PCI) компании HEIDENHAIN. Таким образом синусоидальные сигналы могут быть разделены в 4096 раз, т.е. доступный шаг измерения по каждой оси составляет 1 нм. Анализ измеренных значений производится программным обеспечением ACCOM компании HEIDENHAIN по нормам DIN ISO 230-4. Программирование тестов кругового и произвольного перемещений очень простое. Программа ACCOM запрашивает все необходимые для измерения параметры и генерирует NC-программу, которая может быть сразу же передана в уЧПУ (по последовательному или Ethernet TCP/IP интерфейсам).

Компаратор VM 182

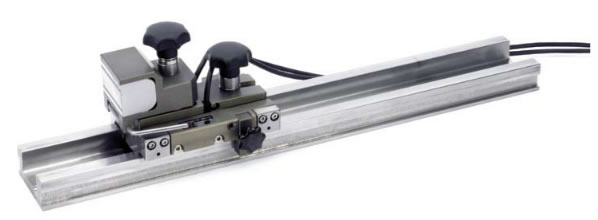

Компараторы HEIDENHAIN VM для линейных осей станков


Компаратор VM 182 служит для контроля и поверки станков и измерительных установок с максимальным перемещениям по оси 1520 мм. Производители или пользователи станков при помощи VM 182 могут определять линейные и нелинейные погрешности, а также неперпендикулярность осей станка по стандарту DIN ISO 230-2. Измеренные величины могут быть использованы в последующих устройствах обработки данных (УЦИ или ЧПУ) для компенсации погрешностей. Системы ЧПУ фирмы HEIDENHAIN позволяют непосредственный ввод поправок.

Конструкция компаратора и формирование сигнала

VM 182 состоит из высокоточной стальной шкалы с двухкоординатной фазовой решеткой и считывающей головки, не имеющей физического контакта со шкалой. В транспортировочном состоянии считывающая головка прикрепляется к шкале при помощи вспомогательной каретки. Для измерений шкалу закрепляют параллельно оси на столе станка, а считывающую головку при помощи магнита соединяют с пинолью. Сравнительно большие допуски облегчают монтаж VM 182. Затем со считывающей головки снимается вспомогательная каретка. Дальнейшая обработка сигналов измерения происходит, как правило, при помощи компьютера. Для подключения VM 182 к компьютеру используется интерфейсный блок EIB 741 (Ethernet) или плата сопряжения IK 220 (шина PCI) компании HEIDENHAIN. Таким образом синусоидальные сигналы могут быть разделены в 4096 раз, т.е. доступный шаг измерения по каждой оси составляет 1 нм. Анализ измеренных значений производится программным обеспечением ACCOM компании HEIDENHAIN по нормам DIN ISO 230-2, ISO 230-3 или согласно директиве VDI/DGQ 3441. Сигналы измерения могут быть также обработаны устройством цифровой индикации ND 287 компании HEIDENHAIN и отображены с шагом от 1 мкм до 0,005 мкм.
