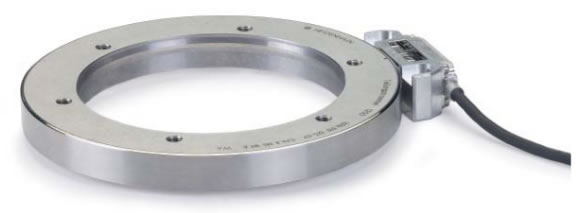

Встраиваемые магнитные энкодеры HEIDENHAIN

Встраиваемые магнитные энкодеры HEIDENHAIN типового ряда ERM специально разработаны для использования в производственном оборудовании и станках. Благодаря большому внутреннему диаметру и компактному дизайну эти энкодеры идеально подходят для:

• Ось C токарных станков
• Круговых и поворотных осей (например, регулирование частоты вращения прямого привода или встраивание в коробку скоростей)
• Ориентации шпинделя на фрезерных станках или вспомогательных осей

Встраиваемые энкодеры ERM марки HEIDENHAIN состоят из намагниченного диска и считывающей головки. Шкала, нанесенная методом MAGNODUR, и магниторезистивный принцип считывания, придают этим энкодерам высокую стойкость к загрязнениям. Обычно энкодеры данного типа применяют в станках и установках со средними требованиями к точности и большими диаметрами вала, в запыленных помещениях или в местах, подверженных воздействию брызг, например, на главном шпинделе в токарных или фрезерных станках.

Ось C токарных станков

Требования: различные внутренние диаметры, устойчивость к загрязнениям, простой монтаж

Интерфейс: 1 VSS, TTL 1; VSS; EnDat 2.2

Типовой ряд: ERM 200, ERM 2200, ERM 2410

Круговые и поворотные оси

Требования: точность от средней до высокой, большой внутренний диаметр, устойчивость к загрязнениям

Интерфейс: 1 VSS

Типовой ряд: ERM 2200

Главный шпиндель фрезерных станков

Требования: высокая частота вращения, стесненное монтажное пространство

Интерфейс: 1 VSS

Типовой ряд: ERM 2400, ERM 2900
