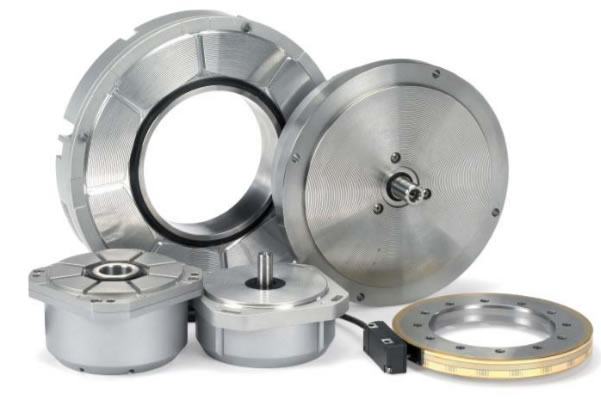

Энкодеры HEIDENHAIN для измерения углового перемещения
Угловые энкодеры HEIDENHAIN отличиются высокой точностью измерения в пределах угловых секунд и выше.
Области применения:
- Поворотных и наклонные столы
- Делительные головки
- Поворотные оси
- Зуборезные станки
- Прессы
- Спектрометры и телескопы.
Угловые энкодеры HEIDENHAIN в трех вариантах исполнения:
- Со встроенными подшипниками
- С полым валом
- Со встроенной муфтой
Конструктивные особенности муфты статора помогают скомпенсировать при угловых ускорениях только возникающий при трении подшипника крутящий момент. Угловые энкодероы RON, RPN и RCN имеют хорошие динамические характеристики. Заявленная погрешность этих датчиков уже учитывает погрешности, вызываемые муфтой. Их преимущества:
- Небольшая длина конструкции
- Полый вал диаметром до 100 мм, позволяющий развести кабели внутри вала
- Простота монтажа
Угловые энкодеры со встроенными подшипниками без муфты
Угловые энкодеры ROD со сплошным валом работают на высоких оборотах и позволяют большие допуски при монтаже. Использование муфт повышает осевые допуски для сопряжения со стороны вала до ± 1 мм.
Угловые энкодеры без подшипников
Угловые энкодеры ERA и ERO без подшипников устанавливаются на детали станочного оборудования. Эти энкодеры применяются при следующих требованиях:
- Большой диаметр вала (вариант с лентой до 10 м)
- Высокие обороты (до 40000 об./мин)
- Отсутствие дополнительного вращающего момента благодаря уплотнительному кольцу
- Сегментное исполнение
Модели поворотных энкодеров
- RCN, RON, RPN. Со встроенными подшипниками и муфтой статора а
Абсолютные (однооборотные )
Инкрементальные - ROD. Со встроенными подшипниками без соединительной муфты и
Инкрементальные - ERP, ERA. Без подшипников
Инкрементальные
