Интерфейсные модули для согласования сигнала

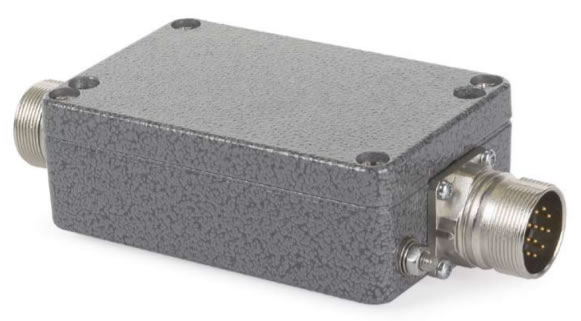

Интерфейсные модули

Интерфейсные модули HEIDENHAIN согласуют сигналы, поступающие от энкодеров на интерфейс последующих электронных устройств. Эти преобразователи сигнала применяются в том случае, если последующие электронные блоки не способны напрямую воспринимать выходныесигналы энкодеров HEIDENHAIN или при необходимости дополнительной интерполяции сигнала.

Входные сигналы интерфейс-модулей

Интерфейсные модули фирмы HEIDENHAIN могут быть подключены к инкрементальным энкодерам с синусоидальным сигналом 1 Vss (сигнал по напряжению) или 11 мкАss (токовый сигнал). Плата сопряжения типа IK 220 способна обрабатывать также сигналы EnDat и SSI.

Выходные сигналы интерфейсных модулей

Интерфейсные модули выпускаются со следующими интерфейсами под обрабатывающие электронные блоки:

• TTL – прямоугольный сигнал
• EnDat 2.2
• Fanuc Serial Interface
• Mitsubishi High Speed Serial Interface
• PCI-Bus

Интерполяция синусоидального входного сигнала

Сунусоидальные сигналы, поступающие с энкодера в интерфейсный модуль, преобразуются и интерполируются. Таким образом, повышаются точность шага измерения, точность позиционирования и качество регулирования.

Формирование характеристик позиционирования

Некоторые интерфейсные модули обладают вычислительной функцией. Абсолютное значение поступает в обрабатывающую электронику после прохождения референтной метки.

Модели интерфейсных модулей

• IBV
  Интерполирующая и оцифровывающая электроника. Пприборы типа IBV 100 оснащены со стороны входа одним разъемом для подключения инкрементальных линейных и угловых энкодеров с синусоидальным выходным сигналом 1 Vss на выходе. Приборы IBV оснащены одним фланцем. Выходной сигнал типа TTL. Класс защиты корпуса IP 65.
• APE
  Интерполирующая и оцифровывающая электроника. 100-кратная интерполяция. Входной сигнал: 1 Vpp. Выходной сигнал: TTL-совместимый прямоугольный сигнал. Класс защиты разъема: IP 40.
• IDP
  Интерполирующая и оцифровывающая электроника. Ввозможность интерполяции до 100 крат. Входной сигнал: 1 Vss или 11 мкА. Ввыходной сигнал: прямоугольный TTL. Встраиваемое исполнение – IP 00.
• EXE
  Интерполирующая и оцифровывающая электроника. Ввозможность интерполяции до 400 крат. Входной сигнал: 11мкА. Выходной сигнал: прямоугольный TTL. Класс защиты корпуса IP 65.
• EIB
  Внешний интерфейс-модуль для подключения инкрементального энкодера. Возможность интерполяции до 400 крат. Входной сигнал: 1 Vss. Ввыходной сигнал: EnDat. Исполнение в корпусе с классом защиты IP 65 / IP 40.
• IK
  Интерфейсная плата для персонального компьютера, предназначенная для регистрации значений измерений от двух инкрементальных или абсолютных энкодеров линейного илди углового перемещения. Встраиваемое исполнение, класс защиты IP 00.
