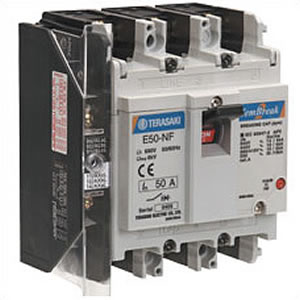

Компания Terasaki выпускает корпусные автоматические выключатели TemBreak2 с функцией защиты от тока утечки на землю (Circuit Breaker with Residual Current Protection, сокращенно CBR).
TemBreak 2 - выключатели высшего класса. Их рабочие характеристики превосходят существующие международные стандарты безопасности. Защитный замок предотвращает переключение при снятии MCCB с основания, тем самым предоставляя предельную безопсность при установке и снятии MCCB.
Прямое открытие контактов, симметричность выносных рукояток, высокие температурные характеристики – это лишь несколько из длинного списка преимуществ MCCB TemBreak2.
Помимо автоматов MCCB Terasaki предлагает выключатели-разъединители в таком же компактном корпусе, как и MCCB, и широкий набор принадлежностей.
Terasaki применяет инновационный подход к проектированию электротехнического оборудования. Этот подход заключается не только в достижении, но и в превышении требований существующих стандартов.
Для улучшения конструкции автоматических выключателей используются знания из смежных отраслей. Например, при разработке главных контактов для устройств TemBreak2, были использованы положения стандарта безопасности для машинного оборудования.
Устройства MCCB серии TemBreak2 маркированы символом IEC, означающим использование системы прямого отключения контактов. Надежный механизм гарантирует передачу прямо на контакты той силы, которая прикладывается к тумблеру.
Автоматические выключатели Terasaki MCCB серии TemBreak2 соответствуют наиболее строгим требованиям мировых стандартов безопасности и являются одними из наиболее безопасных коммутационных устройств для машинного оборудования.
Цветные индикаторы сигнализируют о текущем состоянии устройства (ON, OFF или TRIPPED). Зеленый цвет индикатора SAFETY+ соответствует включенному состоянию (ON), красный цвет соответствует отключенному состоянию (OFF), а черный сигнализирует о том, что автоматический выключатель находится в расцепленном состоянии (TRIPPED). Такая технология безопасности позволяет идентифицировать аварийную цепь с первого взгляда. Положение тумблера всегда совпадает с положением главных контактов.
Конструкция устройства сводит к минимуму возможность прикосновения к токоведущим частям.
Принадлежности можно устанавливать при сборке или добавлять самостоятельно конечныму пользователю. Внутренние принадлежности совместимы со всеми изделиями TemBreak2 MCCB. Все принадлежности проходят испытания на износостойкость в тех же условиях, что и автоматы MCCB.
Автоматические выключатели TemBreak2 на токи от 800 А до 1600 A имеют исключительные характеристики ограничения тока. Новшество Terasaki в плане ограничения тока заключается в использовании механизма быстрого размыкания (Fast Break Mechanism - FBM). Быстрое размыкание TemBreak 2 обеспечивает исключительные характеристики ограничения тока.
Принадлежности можно устанавливать при сборке или же пользователь может добавлять их самостоятельно.
Все внутренние принадлежности совместимы со всеми изделиями TemBreak2 MCCB.
Поворотные рукоятки и мотор-редукторы легко устанавливаются с помощью защелки. Для установки рукоятки или моторного привода требуется менее 10 с, что является преимуществом перед имеющимися на рынке аналогами
Все принадлежности проходят испытания на износостойкость в тех же условиях, что и автоматы MCCB.
Если рукоятка автомата установлена в положение включено (ON), втычной автоматический выключатель МCCB блокируется на изоляционном основании при помощи замка. При помощи замка вынуть автомат можно только после перевода рукоятки в положение выключено (OFF) или сработано (TRIP - PED). Защитный замок предотвращает переключение при снятии MCCB с основания.
Расположение поворотных рукояток, монтируемых на двери, всегда симметричное.
Вся продукция Terasaki TemBreak2 MCCB полностью работоспособна при температуре до +50O °C без пересчета номинального тока. Перегрев является наиболее типичной причиной отказов в работе коммутационных защитных устройств.

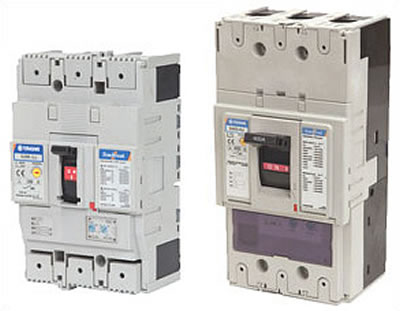

Все автоматические выключатели вплоть до 630 A могут поставляться в двух типоразмерах: корпуса 250 A и 630 A.
Исполнение выключателя в корпусе 125 A представляет собой более экономичное и компактное решение, обладающее теми же характеристиками и свойствами, что и выключатели больших типоразмеров.
На лицевой панели MCCB марки Terasaki устанавливается передняя механическая взаимоблокировка, совместимая с мотор-редукторами и рукоятками. Система автоматического ввода резерва может быть собрана всего за несколько минут.
В разделе "Меры для минимизации рисков в случае неисправности", стандарт Международной электротехнической комиссии IEC 60204-1, касающийся безопасности электрического оборудования или машин рекомендует "использовать коммутационные устройства с принудительным (или прямым) открытием контактов."
Защита от перегрузки по току регулируется в пределах от 63 % до 100 % номинального тока. Защита от КЗ регулируется на всех моделях с термо-магнитной уставкой расцепителя. Настройки защиты от КЗ подходят для пусков двигателей всеми моделями, включая компактный вариант 125 A.
Устройства Terasaki с требуемыми специфическими характеристиками, отсутствующими в номенклатуре стандартных изделий, могут быть запрограммированы по индивидуальному заказу.
Цветные индикаторы сигнализируют о текущем состоянии устройства (ON,OFF или TRIP PED). Зеленый цвет индикатора SA FETY+ соответствует отключенному состоянию (OFF), красный цвет соответствует включенному состоянию (ON), а черный сигнализирует о том, что автоматический выключатель находится в отключенном состоянии (TRIP PED).
