О модульных защитных устройствах Terasaki (MCB)

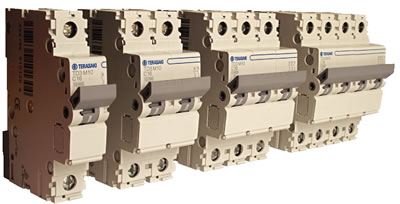

Новый перечень модульных защитных устройств с установкой на DIN-рейку включает в себя миниатюрные автоматические выключатели, имеющие терминалы с двойным подключением внизу, что позволяет подключать их через кабель или сборную шину.

Выключатели с номинальным током от 0,5 А до 123 А обычно имеют срабатывание до 10 кА. Помимо обеспечения высокого уровня защиты и эффективности, выключатели MCB на 6 кА и 10 кА прошли независимое тестирование KEMA, подтверждающее высокое качество продукции Terasaki. Более 500 разновидностей этой продукции обеспечивают подходящие решения в большинстве проектов.

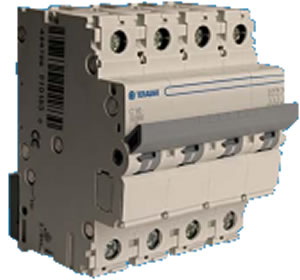

Автоматы Terasaki TD3 M06 6kA MCB

• Функции: защита от перегрузки и короткого замыкания, переключение и изоляция
• Применение: для коммерческих и промышленных электрических распределительных систем
• Отключающая способность: Icn = 6kA в EN 60898
• Сертифицировано KEMA
• Напряжение: Un: 230 В – 240 В переменного тока фаза-нейтраль, 400 В - 415 В переменного тока фаза-фаза
• Степень загрязнения: 3
• Жесткий проводник: 25 мм² максимум
• Гибкий проводник: 16 мм² максимум
• Двойное дно терминала позволяет одновременное подключение шин и кабелей

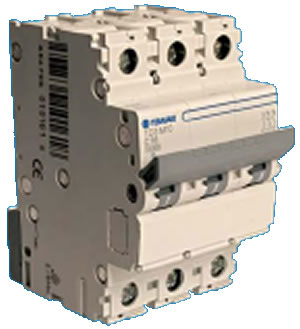

Автоматы TERASAKI TD3 M10 10kA MCB

• Функции: pащита от перегрузки и короткого замыкания, переключение и изоляция
• Применение: для коммерческих и промышленных электрических распределительных систем
• Отключающая способность: Icn = 10kA в EN 60898
• Сертифицировано KEMA
• Icu = 15 kA в EN 60947-2
• Напряжение: Un: 230 В – 240 В переменного тока фаза-нейтраль, 400 В - 415 В переменного тока фаза-фаза
• Жесткий проводник: 35 мм² максимум
• Гибкий проводник: 25 мм² максимум
• Двойное дно терминала позволяет одновременное подключение шин и кабелей

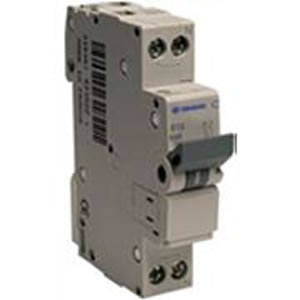

Автоматы TERASAKI TD31P1M 1 полюс + N в 1 модуль

• Функции: защита от перегрузки и короткого замыкания, переключение и изоляция
• Применение: однофазная цепь, в которой нейтраль должна быть включена
• Отключающая способность: Icn = 6kA в EN 60898
• Напряжение: Un: 240 В переменного тока
• Степень загрязнения: 2
• Жесткий проводник: 16 мм² максимум
• Гибкий проводник: 10 мм² максимум

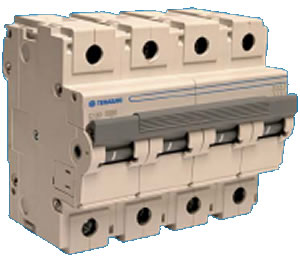

Автоматы TERASAKI TD3 XA MCB < 125 A

• Функции: защита от перегрузки и короткого замыкания, переключение и изоляция
• Применение: для подачи больших нагрузок или потоков в распределительные щиты
• Отключающая способность: Icn = 10kA в EN 60898
• Напряжение: Un: 240 В переменного тока фаза-нейтраль, 415 В переменного тока фаза-фаза
• Жесткий проводник: 50 мм² максимум
• Гибкий проводник: 35 мм² максимум

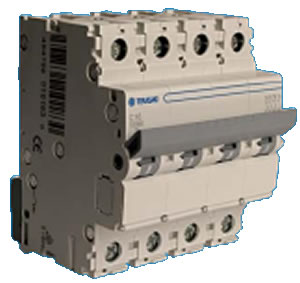

Миниатюрные выключатели Terasaki TD3 ICP для коммунальных электросистем

• Функции: защита от перегрузки и короткого замыкания, переключение и изоляция
• Применение: ограничение максимального тока, направляемого потребителю компанией коммунального электричества
• Стандарт: UNE EN 20317
• Отключающая способность: 6 кА
• Напряжение: Un: 230 В - 240 В переменного тока фаза- нейтраль, 400 - 415В переменного тока фаза-фаза
• Жесткий проводник: 25 мм² максимум
• Гибкий проводник: 16 мм² максимум
• Двойное дно терминала позволяет одновременное подключение шин и кабелей

Выключатели остаточного тока

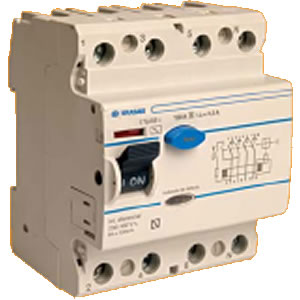

Выключатели остаточного тока Terasaki TD3RCCB

• Функции: обнаружение и прекращение утечки тока на землю
• Применение: защита от поражения электрическим током. Должен быть соединен с устройством защиты входной цепи, обеспечивающим соответствующую защиту от перегрузки и короткого замыкания в цепи
• Стандарт: EN 61008-1
• Напряжение: Un: 240 В переменного тока фаза-нейтраль, 415 В переменного тока фаза-фаза
• Остаточная отключающая способность: Im = 1500 A
• Жесткий проводник: 25 мм² максимум
• Гибкий проводник: 16 мм² максимум

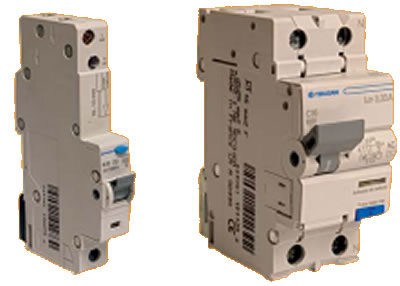

Выключатели остаточного тока Terasaki TD3RCBO с защитой от перегрузки

• Функции: обнаружение и прекращение утечки тока на землю, защита от перегрузки и короткого замыкания
• Применение: коммерческие помещения. Нейтральный проводник включен в двухмодульном исполнении и выключен в одномодульном исполнении
• Отключающая способность Icn: 6кА (2P), 10 kA (1P) в EN 61009-1
• Напряжение: Un: 240 В переменного тока
• Жесткий проводник: 16 мм² максимум (1P), 25 мм² максимум (2P)
• Гибкий проводник: 10 мм² максимум (1P), 16 мм² максимум (2P)

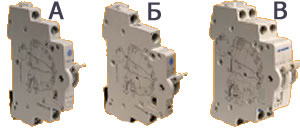

А. Вспомогательный контакт, 1NO, 1NC. 6A, 230В переменного тока . Не подходит для TD3RCCB

Б. Контакт сигнализации, 1NO, 1NC. 6A, 230В переменного тока. Не подходит для TD3RCCB

В. Выключатель цепи остаточного тока (RCCB). Комбинированный вспомогательный контакт (1NO, 1NC. 6A, 230В переменного тока) + Контакт сигнализации (1NO, 1NC. 6A, 230В переменного тока)

Г. Шунтовой расцепитель. RCCB выключатель (В) должен быть установлен перед установкой шунтового расцепителя в TD3RCCB.

Д. Расцепитель минимального напряжения. RCCB выключатель (В) должен быть установлен перед установкой расцепителя минимального напряжения в TD3RCCB

Е. Расцепитель максимального напряжения. Номинальное напряжение, Un, 230В переменного тока. Открывает выключатель, если напряжение превышает 280В переменного тока.

Комбинации принадлежностей

TD3 M06, TD3 M10, TD3 XA: вспомогательный контакт + контакт сигнализации + (Шунтовой расцепитель или расцепитель ми- нимального напряжения или расцепитель максимального напряжения)

TD3RCCB: выключатель цепи остаточного тока (RCCB) + (шунтовой расцепитель или расцепитель минимального напряжения или расцепитель максимального напряжения)

Блок защиты от остаточного тока для автоматов Terasaki TD3 M06, TD3 M10

• Функции: обнаружение и прекращение утечки тока на землю
• Применение: механически связан с миниатюрным выключателем

Навесной замок для автоматов Terasaki

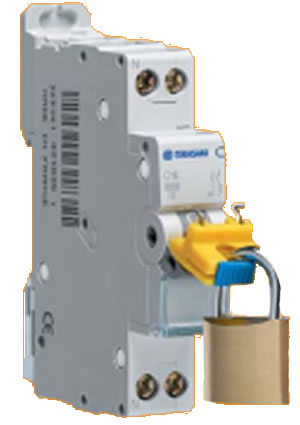

Замок подходит для блокировки TD3 M06, TD3 M10, TD3 XA миниатюрных автоматических выключа- телей в открытой или закрытой позиции. Подходит для блокировки TD31P1M миниатюрных автоматических выключателей только в открытой позиции. Принимает два навесных замка с крючком диаметром до 4,75 мм или три навесных замка с крючком диаметром до 3 мм. Миниатюрный выключатель может быть установлен или снят с DIN-рейки вместе с висячим замком.

Ручка для автоматов Terasaki TD3 ICP

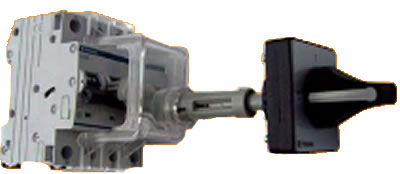

Поворотная ручка прикрепляется к миниатюрному автоматическому выключателю TD3 ICP, и управляет устройством из-за двери.
