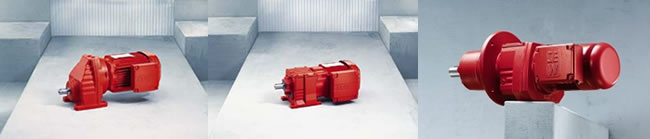

Цилиндрические мотор-редукторы, серия R

Шесть типоразмеров для одноступенчатых и четырнадцать для двух- и трехступенчатых цилиндрических мотор-редукторов SEW-EURODRIVE обеспечивают оптимальное соотношение мощности и монтажного пространства.

• Серия RX (одноступенчатые)
• Серия R (двух- и трехступенчатые)
• Серия RM

Преимущества

• Высокая удельная мощность
• Длительный срок службы
• Опционально: типоразмеры R37—R167 со сниженным люфтом
• Серия RM - специально для использования в перемешивающих устройствах.

Проверенная модульная система и строгие критерии качества SEW-EURODRIVE позволяют предложить уникально сплошной и широкий спектр вращающих моментов и передаточных чисел. Благодаря такому исключительному разнообразию вариантов SEW-EURODRIVE задает в этой сфере приводной техники новые стандарты.

Варианты исполнения

• Одно- или многоступенчатые
• На лапах или с фланцем
• На лапах и с фланцем
• С фланцем и удлиненным корпусом подшипника


Плоские цилиндрические мотор-редукторы, серия F

Преимущества

• Высокая удельная мощность
• Большие допустимые радиальные нагрузки
• Сдвоенные редукторы для самой низкой частоты вращения выходного вала
• В качестве опции типоразмеры F37—F167 со сниженным люфтом

Серия F (двух- и трехступенчатые)

При ограниченной монтажной площади плоские цилиндрические мотор-редукторы — это оптимальное решение. Разнообразие монтажных позиций и вариантов исполнения расширяет сферу их применения даже в стесненных условиях. Типичной сферой применения плоских цилиндрических мотор-редукторов SEW-EURODRIVE является подъемно-транспортное и технологическое оборудование. При этом можно выбирать между исполнениями на лапах, с фланцем и с полым валом. Кроме того, эти редукторы выпускаются и со сниженным люфтом для точного решения задач позиционирования.

Варианты исполнения

• На лапах или с фланцем
• С фланцем B5 или B14
• Со сплошным или полым валом
• С полым валом: со шпоночным пазом, стяжной муфтой, шлицами или муфтой TorqLOC

Конические мотор-редукторы, серия K

Преимущества

• Высокая удельная мощность
• Отсутствие износа
• Длительный срок службы
• КПД редуктора выше 96 %
• Сдвоенные редукторы для самой низкой частоты вращения выходного вала
• Опционально: все типоразмеры со сниженным люфтом

Серия K (трехступенчатые)

Конические редукторы SEW-EURODRIVE при работе в любом направлении и с любой частотой вращения входного вала имеют коэффициент полезного действия свыше 96 процентов. И со временем это число не снижается — долговечное зубчатое зацепление позволяет приводу работать с высоким вращающим моментом и без износа. Исключительно высокий КПД наших конических мотор-редукторов позволяет создавать энергосберегающие приводные системы. Долгий срок службы без необходимости технического обслуживания — это еще одна причина их повсеместного применения как с трехфазными асинхронными двигателями, так и с асинхронными и синхронными серводвигателями. Для точных задач позиционирования эти редукторы выпускаются и со сниженным люфтом.

Варианты исполнения

• На лапах или с фланцем
• С фланцем B5 или B14
• Со сплошным или полым валом
• С полым валом: со шпоночным пазом, стяжной муфтой, шлицами или системой TorqLOC

Червячные мотор-редукторы, серия S

Преимущества

• Рентабельность
• Низкий уровень шума
• Высокие допустимые радиальные нагрузки

Серия S

Редукторы компании SEW-EURODRIVE являются цилиндрическо-червячными, что обеспечивает им значительно больший КПД, чем у обычных червячных редукторов. Благодаря своей исключительной рентабельности эти приводы, индивидуально подобранные по моменту и частоте вращения, находят применение в любой отрасли промышленности. Большое передаточное число червячной ступени и очень низкий уровень шума при работе делают эти мотор-редукторы экономически выгодным решением при создании простых приводных систем.

Варианты исполнения

• На лапах или с фланцем
• С фланцем B5 или B14
• Со сплошным или полым валом
• С полым валом: со шпоночным пазом, стяжной муфтой, шлицами или системой TorqLOC

Мотор-редукторы Spiroplan®, серия W

Преимущества

• Низкий уровень шума
• Рентабельность
• Смазка на весь срок службы
• Легкий алюминиевый корпус

Мотор-редукторы Spiroplan®, cерия W

Мотор-редукторы SPIROPLAN® - это надежные угловые мотор-редукторы со спироидным зацеплением SPIROPLAN®. Они отличаются от червячных редукторов комбинацией используемых в зацеплении материалов (сталь/сталь), особым профилем зубьев и алюминиевым корпусом. Благодаря этому угловые мотор-редукторы SPIROPLAN® не изнашиваются, работают бесшумно и весят очень мало. За счет малых размеров конструкции и использования алюминиевого корпуса возможно создание очень компактных и легких приводных систем. Не подверженное износу зацепление и смазка на весь срок службы обеспечивают долговременную эксплуатацию без обслуживания. Количество заливаемого масла не зависит от монтажной позиции, что обеспечивает возможность установки мотор-редукторов SPIROPLAN® в любом положении без изменения количества масла. Одинаковое расположение отверстий на лапах и передней поверхности, а также одинаковое расположение вала относительно лап и передней поверхности делают возможным целый ряд вариантов установки.

Варианты исполнения

• На лапах или с фланцем
• С фланцем B5 или B14

Троллейные приводы, серии HW/HK/HS

Для работы троллейных приводов необходимы специальные мотор-редукторы со встроенной муфтой сцепления. Для этих целей SEW-EURODRIVE выпускает ряд приводов.

Троллейные приводы делятся на две группы:

• Малой грузоподъемности: троллейные приводы согласно Директиве VDI 3643 (стандарт C1)
• Большой грузоподъемности: троллейные приводы для работы с большими нагрузками.

Эти приводы оптимально согласованы по мощности, скорости и грузоподъемности.

Преимущества

• Высокая допустимая радиальная нагрузка
• Максимальная грузоподъемность
• Экономия электроэнергии
• Воспроизводимая точность остановки
• Полная готовность к работе от преобразователя;
• Совместимость с разнообразным дополнительным оборудованием модульной системы SEW-EURODRIVE

Серия HW малой грузоподъемности

Приводы малой грузоподъемности работают очень тихо и отвечают требованиям Директивы C1 (VDI RL-3643). Они передают усилие через надежную сцепную муфту и отличаются следующими преимуществами:

• Простота обслуживания
• Высокая степень готовности и производительности
• Плавность хода, отсутствие вибрации при работе
• Низкий уровень шума, возможность применения в помещениях с персоналом; компактность, экономия монтажного пространства

Серия HK большой грузоподъемности

Именно в области большой грузоподъемности наиболее заметна явная тенденция к повышению допустимой нагрузки. За счет использования конических редукторов с более высоким КПД, чем у червячных, компания SEW-EURODRIVE расширила серию троллейных приводов HK. Троллейные приводы с коническим редуктором (серия HK) теперь могут работать в диапазоне нагрузки на рабочее колесо до 40 000 Н. А в комбинации с системой бесконтактного электропитания MOVITRANS® становится особенно заметным и малое потребление энергии. Для еще более экономичной эксплуатации оборудования.

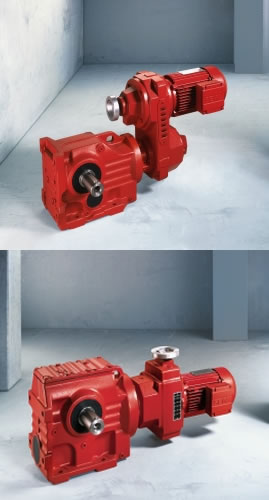

Вариаторы VARIBLOC и VARIMOT

Для простых приводных систем с изменяемой частотой вращения и с мощностью до 45 кВт Путем комбинирования вариаторов VARIBLOC® и VARIMOT® с понижающими редукторами любого исполнения в рамках модульной системы SEW-EURODRIVE получаются механически регулируемые приводы с низкой частотой вращения и высоким моментом на выходном валу. При низкой частоте вращения эффективны комбинации мотор-вариаторов с цилиндрическими, плоскими цилиндрическими, коническими и червячными редукторами.

Вариаторы можно заказать с двигателями DRS и DRE. Это обеспечит соответствие требованиям Европейских и большинства международных стандартов по эффективности оборудования.

Преимущества

• Повышенный пусковой момент
• Большие допустимые радиальные нагрузки понижающих редукторов
• Широкий спектр и мелкая градация передаточных чисел понижающих редукторов на каждый типоразмер
• Возможность ручного или дистанционного регулирования частоты вращения
• Простое управление

В исполнении на лапах или с фланцем они могут использоваться и без понижающего редуктора, т.е. для прямого привода машины.

Частота вращения регулируется вручную, например маховичком, или электромеханическим способом с помощью сервомотора.

Серия VU / VZ

В диапазоне мощности до 45 кВт применяются клиноременные мотор-вариаторы VARIBLOC® в исполнении VU и VZ. Типичные диапазоны регулирования частоты вращения: 1:4, 1:6 и 1:8. За счет U- или Z-образной схемы передачи усилия и многочисленных комбинаций с понижающими редукторами возможно большое разнообразие вариантов исполнения. Адаптация к машинам самой разной конструкции обеспечивается простыми способами.

Серия D

Фрикционные мотор-вариаторы VARIMOT® серии D применяются в диапазоне мощности до 11 кВт и для регулирования частоты вращения в диапазонах 1:4 или 1:5. Необходимое для передачи вращающего момента усилие прижима ведущего диска к фрикционному кольцу поддерживается автоматически. Изменять частоту вращения можно даже в режиме останова.
