Приводные системы SEW-EURODRIVE MOVIMOT и MOVI-SWITCH

Приводы MOVIMOT и MOVI-SWITCH

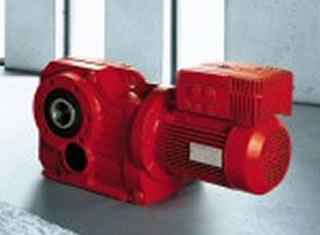

Приводы SEW-EURODRIVE MOVIMOT

С помощью интерфейсных модулей поддерживается связь по самым распространенным шинным системам PROFIBUS, PROFIsafe, INTERBUS, CANopen, DEVICENet и AS-Interface.

Основные компоненты таких модулей — это соединительный модуль с контактными клеммами и съемный интерфейсный модуль. Для них предусмотрены разные варианты монтажа: прямо на приводе, выносной монтаж или на ПРУ.

Привод MOVIMOT® с регулируемой частотой вращения подключается к шине через клеммы, подключение к ней датчиков, исполнительных элементы или нерегулируемых мотор-редукторов MOVI-SWITCH® реализуется либо через клеммы, либо через штекерные разъемы M12, в зависимости от исполнения модуля. Диагностические порты и светодиодные индикаторы обеспечивают удобную диагностику ошибок по шине в случае неисправности.

Периферийные распределительные устройства (ПРУ) рационализируют соединение приводов с электросетью, управляющим напряжением 24 В и полевой шиной. Они основаны на технологии сетевых интерфейсных модулей с дополнительными средствами подключения для распределения сетевого питания. Возможность установки ПРУ вблизи двигателей существенно упрощает создание децентрализованных систем. В случае неисправности модульная система штекерных соединений эффективно помогает при поиске неисправностей и обслуживании.

Разработанные SEW-EURODRIVE гибридные кабели объединяют под одной кабельной оболочкой подачу питания, управляющего напряжения и передачу данных и обеспечивают оптимальную степень экранирования и полного сопротивления.

Гибридный кабель для соединения ПРУ и MOVIMOT® — это одновременно и интерфейс передачи данных, и сетевое питание, и управляющее напряжение в одном кабеле, уже оснащенном штекерным разъемом.

Приводы MOVIMOT® с подключенным гибридным кабелем одним движением соединяются с ПРУ и сразу готовы к работе. При обслуживании штекер кабеля просто и безопасно отсоединяется, привод заменяется и соединение снова быстро восстанавливается — идеальное решение для всех установок с высокими требованиями к готовности оборудования.


Мотор-редуктор MOVI-SWITCH со встроенной функцией автоматического выключения и защиты

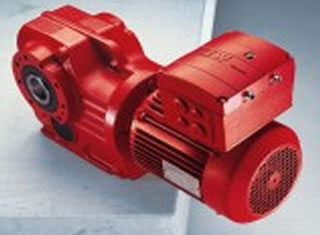

Мотор-редуктор SEW-EURODRIVE MOVI-SWITCH

MOVI-SWITCH® — это экономически выгодное решение для децентрализованного привода в диапазоне мощности до 3 кВт. Потому что этот компактный и надежный мотор-редуктор, в клеммной коробке которого находится встроенная система автоматического выключения и защиты, обходится без дополнительной кабельной разводки. Поэтому привод с MOVI-SWITCH® не требует дополнительного пространства электрошкафа. Схемы управления для одного или двух направлений вращения, тепловая защита двигателя и, при желании, модуль AS-Interface — все это компактно встроено в двигатель. Любые асинхронные двигатели без тормоза или с тормозом можно использовать в качестве компонента MOVI-SWITCH® в комбинации с любым подходящим редуктором модульной системы SEW-EURODRIVE.


Интерфейсы. Периферийные распределительные устройства MOVIMOT

С помощью интерфейсных модулей поддерживается связь по самым распространенным шинным системам PROFIBUS, PROFIsafe, INTERBUS, CANopen, DEVICENet и AS-Interface.

Основные компоненты таких модулей — это соединительный модуль с контактными клеммами и съемный интерфейсный модуль. Для них предусмотрены разные варианты монтажа: прямо на приводе, выносной монтаж или на ПРУ.

Привод MOVIMOT® с регулируемой частотой вращения подключается к шине через клеммы, подключение к ней датчиков, исполнительных элементы или нерегулируемых мотор-редукторов MOVI-SWITCH® реализуется либо через клеммы, либо через штекерные разъемы M12, в зависимости от исполнения модуля. Диагностические порты и светодиодные индикаторы обеспечивают удобную диагностику ошибок по шине в случае неисправности.

Периферийные распределительные устройства (ПРУ) рационализируют соединение приводов с электросетью, управляющим напряжением 24 В и полевой шиной. Они основаны на технологии сетевых интерфейсных модулей с дополнительными средствами подключения для распределения сетевого питания. Возможность установки ПРУ вблизи двигателей существенно упрощает создание децентрализованных систем. В случае неисправности модульная система штекерных соединений эффективно помогает при поиске неисправностей и обслуживании.

Разработанные SEW-EURODRIVE гибридные кабели объединяют под одной кабельной оболочкой подачу питания, управляющего напряжения и передачу данных и обеспечивают оптимальную степень экранирования и полного сопротивления.

Гибридный кабель для соединения ПРУ и MOVIMOT® — это одновременно и интерфейс передачи данных, и сетевое питание, и управляющее напряжение в одном кабеле, уже оснащенном штекерным разъемом.

Приводы MOVIMOT® с подключенным гибридным кабелем одним движением соединяются с ПРУ и сразу готовы к работе. При обслуживании штекер кабеля просто и безопасно отсоединяется, привод заменяется и соединение снова быстро восстанавливается — идеальное решение для всех установок с высокими требованиями к готовности оборудования.

Сетевые интерфейсные модули MF

  • Интеграция приводов MOVIMOT® и MOVI-SWITCH® в стандартную шинную систему
  • Считывание сигналов датчиков
  • Управление исполнительными элементами через клеммы цифровых входов и выходов
  • Степень защиты IP65
  • Пакет опций:
    - Степень защиты IP66/IP67
    - Резьбовые детали из нержавеющей стали
    - Уравнительный клапан
    - Металлические резьбовые пробки для интерфейсных модулей с разъемами M12

Сетевые интерфейсные модули MQ

Опциональные сетевые интерфейсные модули (СИМ) типа MQ.. выполнены по той же самой корпусной и шинной технологии, что и СИМ типа MF.., но дополнительно оснащены встроенным контроллером со следующими функциями:

  • Программирование через IPOSplus®; прямое позиционирование по инкрементному датчику EI76
  • Функции предварительной обработки I/O-данных и функции задержки
  • Модификация протокола обмена данными с устройством управления верхнего уровня

Дополнительное оборудование к интерфейсным модулям MF../MQ..

Клавишная панель MFG11A

Клавишная панель MFG11A устанавливается вместо интерфейсного модуля на соединительный модуль MFZ.. любого типа и служит для управления приводом MOVIMOT® в ручном режиме.

Клавишная панель DBG60B

С помощью клавишной панели DBG60B приводами MOVIMOT® можно управлять через интерфейсный модуль в ручном режиме. Кроме того, в режиме мониторинга возможна индикация слов данных процесса.

Клавишная панель DBG60B подключается непосредственно в разъем диагностического порта интерфейсного модуля MF../MQ.. .
