Общая информация

Данная категория клапанов относится к самым популярным и универсальным гидравлическим устройствам из всего диапазона гидравлических вставных клапанов Parker, которые VBR Electric может поставить прямо со своего склада в Киеве.

Все предлагаемые клапаны Parker прекрасно зарекомендовали себя в различных областях и условиях уксплуатации. Представленные картриджные клапаны Parker отвечают подавляющей части требований пользователя.

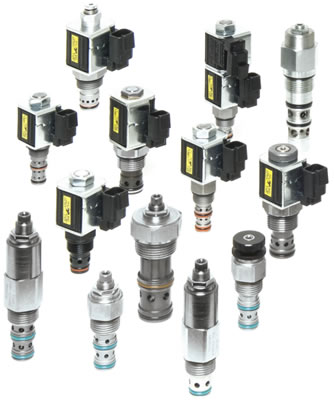

Номенклатура картриджных клапанов Parker и вспомогательных устройств

Обратные клапаны

• Тарельчатые
• Шаровые
• Управляемые
• Управляемые сервоплунжером
• Сервоплунжеры

Клапаны "ИЛИ"

• Шаровые
• Золотниковые

Клапаны контроля нагрузки

• Тормозные

Клапаны регулирования расхода

• Игольчатые
• С компенсацией по давлению
• Игольчатые с обратным клапаном
• Делители и сумматоры расхода

Клапаны давления

• Предохранительные прямого действия
• Перепускные
• Непрямого действия
• Разгруженные
• Сдвоенные перепускные
• Разгрузочные

Клапаны последовательности

• Управляемые вспомогательным клапаном
• Прямого действия

Редукционные и предохранительные клапаны

• Прямого действия
• Управляемые вспомогательным клапаном

Логические элементы

• Тарельчатые
• Золотниковые

Направляющие клапаны

• Типа 2/2 с гидравлическим управлением
• Типа 3/2 с гидравлическим управлением

Электромагнитные клапаны

• Тарельчатые, типа 2/2
• Тарельчатые, типа 2/2 с обратным клапаном
• Золотниковые, типа 2/2
• Золотниковые, типа 3/2
• Золотниковые, типа 4/2
• Золотниковые, типа 4/3

Клапаны с электрическим пропорциональным управлением

• Клапаны давления
• Нормально открытые регуляторы расхода
• Двухлинейные регуляторы расхода
• Трехлинейные регуляторы расхода
• Гидрораспределители типа 4/3
• Нормально закрытые регуляторы расхода

Электрические катушки

• Тип CC 41
• Тип CA 42

Корпусы

• CETOP 3, Cartpak
• Стальные стандартные
• Для клапанов контроля нагрузки
• Стальные специальные

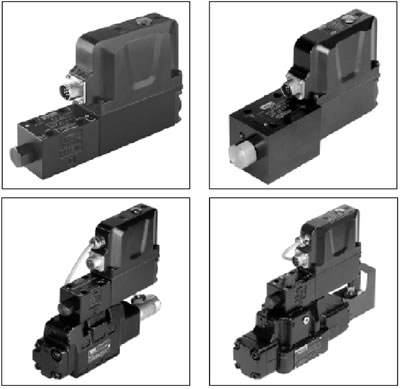

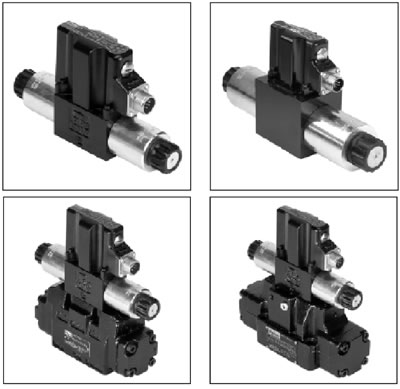

Управляющие клапаны

Для трёх классов рабочих характеристик используются различные серии клапанов, начиная от стандартных пропорциональных клапанов для простых решений с обратной связью до очень сложных клапанов DFplus для класса рабочих характеристик 3.

Класс рабочих характеристик 1: серия D*FB

Класс рабочих характеристик 2: серия D*FB OBE

Класс рабочих характеристик 3: серия D*FP

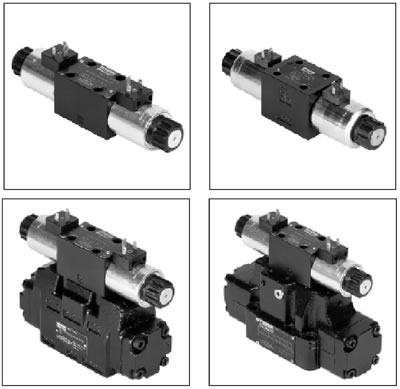

Гидрораспределители

Серия клапанных гидрораспределителей Parker с электрическим управлением

• D1SE

Серии золотниковых гидрораспределителей Parker с электрическим управлением

• D1VW. Стандартные, с плавным регулированием
• D1VW. 8-Вт соленоид
• D1VW. С регулированием положения индукционным реле
• D1VW. Взрывобезопасные (по ATEX)
• D1MW. Для работы в условиях омывания жидкостью
• D3W. Стандарт
• D3W. С датчиками положения
• D3MW. Для работы в условиях омывания жидкостью
• D31DW. Стандартные и с датчиками положения
• D31NW. Самый высокий расход
• D41VW. Стандартные и с датчиками положения
• D81/91VW. Стандартные и с датчиками положения
• D111VW. Стандартные и с датчиками положения

Серии золотниковых гидрораспределителей Parker с гидравлическим управлением

• D1VP
• D3DP
• D4P
• D9P
• D11P

Серии золотниковых гидрораспределителей Parker с механическим управлением

• D1VL
• D3DL
• D4L
• D9L

Серии пропорциональных гидрораспределителей Parker постоянного тока

• D1FB
• D1FB OBE
• D3FB
• D3FB OBE
• D31FB
• D31FB OBE
• D41FB
• D41FB OBE
• D91FB
• D91FB OBE
• D111FB
• D111FB OBE
• D31FH
• D41FH
• D81/91FH
• D111FH
• D1FP
• D3FP
• D31FP
• D41FP
• D91FP
• D111FP

Клапаны давления

Серии предохранительных клапанов Parker с ручным управлением

• VS
• VB
• VBY
• EVSA
• R1E02
• R4V/R6V
• DSDU

Серии предохранительных клапанов Parker пропорционального типа

• RE06M*W
• RE06M*T
• R4V/R6V
• R4V/R6V
• VBY*K

Разгрузочные клапаны и клапаны последовательности с ручным управлением

• R4U
• R4S

Редукционные клапаны с ручным управлением

• VM
• R4R

Редукционные клапаны пропорционального типа

• VMY
• R4R

Клапаны расхода

Дроссельные клапаны Parker с ручным управлением

• MVI
• NS
• FS

Регулирующие клапаны расхода Parker с ручным управлением

• PC*MS
• GFG2
• 2F1C

Регулирующие клапаны расхода Parker с пропорциональным управлением

• DUR*L

Обратные клапаны

Золотниковые клапаны

• SSR

Обратные клапаны Parker прямого действия

• RK / RB
• CS
• SPZBE
• SPV / SPZ
• C4V

Обратные клапаны Parker с сервоуправлением

• CPS
• D4S
• C4V

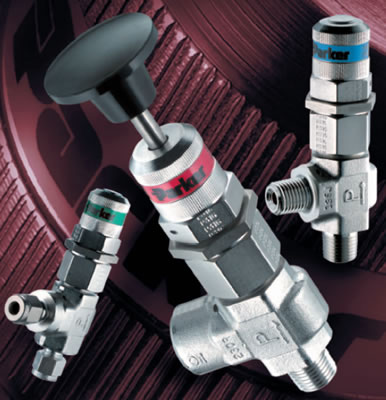

Предохранительные клапаны Parker RL4 разработаны таким образом, что если давление до клапана превышает силу закрытия, обусловленную пружиной, то открывается нижний стержень, пропуская поток через клапан. Поток через клапан возрастает пропорционально увеличению давления до клапана

Особенности

• При работе клапана Parker R4 имеется возможность регулировать настройки давления. Семь различных диапазонов действия пружин обеспечивают большую чувствительность системы и улучшают производительность.
• Для всего рабочего диапазона давления имеется возможность ручной регулировки с положительным сокращением стержня. Это даёт возможность снизить давление до клапана при поддержании предопределённого давления образования трещин.
• Пружины, помеченные цветом, а также метки, указывают диапазон разрыва пружины.
• Обратное давление минимально влияет на давление образования трещин.
• Заданные настройки давления фиксируются с помощью проволочного замка.

Технические характеристики

Рабочее давление

• До 28 бар CWP
• До 41 бар во время снижения давления без повреждения внутреннего уплотнения.

Давление образования трещин

Семь пружин, диапазоны следующие:

• 0,7-1,7 бар
• 1,7-3,4 бар
• 3,4-6,9 бар
• 6,9-10,3 бар
• 10,3-15,5 бар
• 15,5-27,6 бар
• 0,7-15,5 бар

Температурный режим

• Нитриловая резина: от -34 ºC до 107 ºC
• Высокофторированная фторуглеродная резина: от -29 ºC до 93 ºC
• Этиленпропиленовая резина: от -57 ºC до 135 ºC Фторуглеродная резина: от -23 ºC до 204 ºC
• Неопреновая резина: от -43 ºC до 121 ºC
