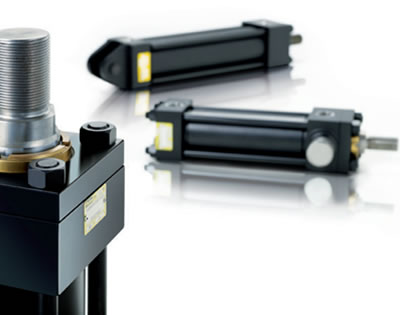

Гидравлические цилиндры серий HMI и HMD со стяжными шпильками для работы при давлении до 210 бар

Общая информация

• Модели гидроцилиндров Parker HMI и HMD входят в серию компактных цилиндров по стандартам ISO 6020/2 и DIN 24 554. Цилиндры рассчитаны на рабочее давление до 210 бар в зависимости от типа штока и типа применения. Подходят для различного промышленного оборудования, в котором используются гидравлические цилиндры стандартов ISO или DIN
• Метрические гидравлические цилиндры Parker HMI отвечают требованиям стандарта ISO 6020/2 (2006) для компактных серий, рассчитанных на 160 бар, а серия HMD соответствует стандарту DIN 24 554.

Серии гидроцилиндров по ISO и DIN

• Рабочее давление до 210 бар
• Диаметр поршня: от 25 мм до 200 мм
• Диаметр штока: от 12 мм до 140 мм
• Доступны конструкции с одинарным или двусторонним штоком
• Ход поршня: доступна любая длина хода
• Тормозные демпферы: выборочно на одной или обоих крышках цилиндра
• Жидкости и уплотнения: пять типов уплотнений, соответствующих широкому выбору характеристик жидкостей
• Диапазоны температур: от -20 °C до +150 °C в зависимости от жидкости и типа уплотнений

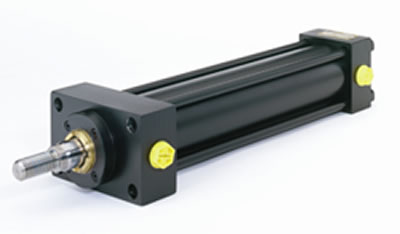

Гидроцилиндры Parker HMI

Гидравлические цилиндры Parker по стандарту ISO 6020/2

• 12 стандартных способов крепления
• До трёх типоразмеров штока для одного диаметра поршня
• До трёх видов внешней и трёх видов внутренней резьбы штока для одного диаметра поршня
• Больший набор дополнительного оборудования для монтажа и штоковой полости
• Больший выбор специальных возможностей

Гидравлические цилиндры Parker по стандарту DIN 24 554

• Пять способов крепления
• Два типоразмера штока для одного диаметра поршня
• Один тип внешней резьбы штока для одного диаметра поршня

Гидроцилиндры Parker HMD

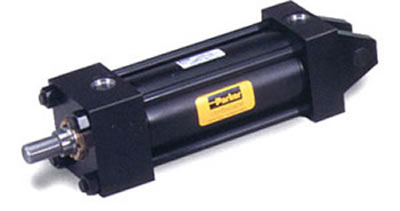

Цилиндры NFPA повышенной надежности со стягивающими шпильками для работы при давлении до 210 бар

Общая информация

• Гидравлические цилиндры 2H предназначены для неблагоприятных условий эксплуатации и рассчитаны на рабочее давление до 210 бар в зависимости от наконечника штока и типа обслуживания
• В дополнение к стандартным гидравлического цилиндрам, цилиндры 2H могут быть изготовлены в соответствии с требованиями клиентов

Стандартные технические характеристики

• Эксплуатация в тяжелых условиях: спецификации ANSI B93.15–1987 и NFPA
• Стандартная конструкция: стяжная шпилька с плоским концом
• Стандартное рабочее давление: 210 бар
• Стандартная жидкость: гидравлическое минеральное масло
• Стандартная температура: от –20 °C до 80 °C
• Диаметры поршня: от 38,1 мм (1½”) до 304,8 мм (12”)
• Диаметры штока: от 15,9 мм (5⁄8”) до 215,9 мм (8½”)
• Способы крепления: 17 стандартных способов
• Ход поршня: доступна любая длина хода
• Демпферы: выборочно на одной или обеих крышках цилиндра
• Наконечники штока: три стандартных исполнения (специальные - под заказ)

ПО inPHorm и 3-D CAD

• Parker предоставляет интуитивно понятное ПО для упрощения выбора гидравлического цилиндра, экономии времени клиента и создания точных конструкций и чертежей
• Программа для выбора InPHorm и новая программа моделирования 3-D CAD доступны для загрузки на сайте европейского отдела цилиндров
