Сервоприводы YASKAWA

Сервоприводы YASKAWA переменного тока

Сервоприводы YASKAWA Sigma-7 400 В

Сервоприводы YASKAWA Sigma-7 400 В


Сервоприводы YASKAWA серии Sigma-7 отличаются быстрым вводом в эксплуатацию, высокой производительностью и максимальной технической надежностью. Эта серия служит исчерпывающим ответом на сегодняшние требования, предъявляемые рынком как к конструкторам-машиностроителям, так и к конечным потребителям производственной сферы.

Сервоприводы Sigma-7 особенно рекомендуется использовать в упаковочных и фасовочных агрегатах, в оборудовании для производства полупроводников, в деревообрабатывающей промышленности и цифровых печатных станках.

Одноосевой усилитель SGD7S

  • Тип: одноосевой усилитель
  • Диапазон мощности: от 200 Вт до 5 кВт
  • Напряжение 400 В перем. тока
  • Варианты интерфейса: EtherCAT MECHATROLINK-III

Двухосевой усилитель SGD7W

  • Тип: двухосевой усилитель
  • Диапазон мощности: 2 х 0,75 кВт — 2 х 1,5 кВт
  • EtherCAT MECHATROLINK-III

Ротационный серводвигатель SGM7J

  • Тип: ротационный серводвигатель
  • Диапазон мощности: от 200 Вт до 1,5 кВт
  • Последовательные энкодеры: 24-битный абсолютный, 24-битный инкрементальный
  • Встроен 24-разрядный датчик положения высокого разрешения
  • Высокий КПД, низкое тепловыделение
  • Уменьшение в габаритах до 20 %
  • Фланец совместим с Sigma-5
  • Средняя инерция, высокая частота вращения

Ротационный серводвигатель SGM7A

  • Тип: ротационный серводвигатель
  • Диапазон мощности: от 200 Вт до 3 кВт
  • Последовательные энкодеры: 24-битный абсолютный, 24-битный инкрементальный
  • Высокий КПД, низкое тепловыделение
  • Уменьшение в габаритах до 20 %
  • Фланец совместим с Sigma-5
  • Средняя инерция, высокая частота вращения

Ротационный серводвигатель SGM7G

  • Тип: ротационный серводвигатель
  • Диапазон мощности: от 450 Вт до 2,9 кВт
  • Последовательные энкодеры: 24-битный абсолютный, 24-битный инкрементальный
  • Высокий КПД, низкое тепловыделение
  • Уменьшение в габаритах до 20 %
  • Фланец совместим с Sigma-5
  • Средняя инерция, низкая частота вращения, высокий вращающий момент

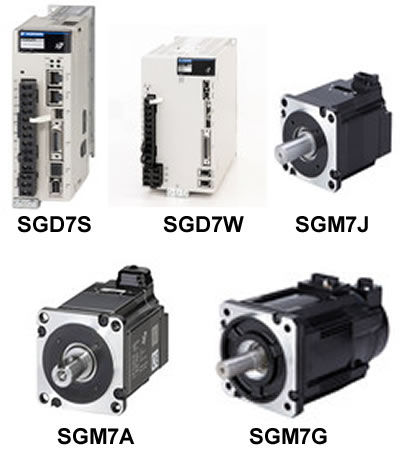

Сервоприводы YASKAWA Sigma-7 200 В

Сервоприводы YASKAWA Sigma-7 200 В


Одноосевой усилитель SGD7S

  • Тип: одноосевой усилитель
  • Диапазон мощности: от 50 Вт до 15 кВт
  • Напряжение 200 В перем. тока
  • Варианты интерфейса: EtherCAT MECHATROLINK-II MECHATROLINK-III. Аналоговое напряжение / серия импульсов. Дополнительный подключаемый модуль управления

Двухосевой усилитель SGD7W

  • Тип: двухосевой усилитель
  • Диапазон мощности: от 200 Вт до 1 кВт
  • Варианты интерфейса: MECHATROLINK-III

Ротационный серводвигатель SGM7J

  • Тип: ротационный серводвигатель
  • Диапазон мощности: 50 Вт —750 Вт
  • Последовательные энкодеры: 24-битный абсолютный, 24-битный инкрементальный
  • Высокий КПД, низкое тепловыделение
  • Уменьшение в габаритах до 20 %
  • Фланец совместим с Sigma-5
  • Средняя инерция, высокая частота вращения

Ротационный серводвигатель SGM7A

  • Тип: ротационный серводвигатель
  • Диапазон мощности: от 50 Вт до 7 кВт
  • Последовательные энкодеры: 24-битный абсолютный, 24-битный инкрементальный
  • Высокий КПД, низкое тепловыделение
  • Уменьшение в габаритах до 20 %
  • Фланец совместим с Sigma-5
  • Средняя инерция, высокая частота вращения

Ротационный серводвигатель SGM7G

  • Тип: ротационный серводвигатель
  • Диапазон мощности: от 300 Вт до 15 кВт
  • Последовательные энкодеры: 24-битный абсолютный, 24-битный инкрементальный
  • Высокий КПД, низкое тепловыделение
  • Уменьшение в габаритах до 20 %
  • Фланец совместим с Sigma-5
  • Средняя инерция, низкая частота вращения, высокий вращающий момент

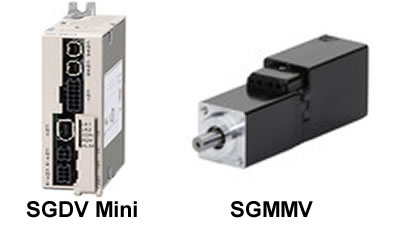

Сервоприводы YASKAWA Sigma-5 Mini

Сервоприводы YASKAWA Sigma-5 Mini


Одноосевой усилитель SGDV Mini

  • Тип: компактный одноосевой усилитель
  • Диапазон мощности: 3 Вт — 30 Вт
  • Аналоговое напряжение. Серия импульсов
  • MECHATROLINK-II MECHATROLINK-III

Сверхкомпактный ротационный двигатель SGMMV

  • Тип: сверхкомпактный ротационный двигатель
  • Диапазон мощности: 3,3 Вт — 30 Вт
  • Напряжение источника питания: 200 В перемен. тока, 24 В пост. тока, 48 В пост. тока
  • Последовательный энкодер: 17-битный абсолютный

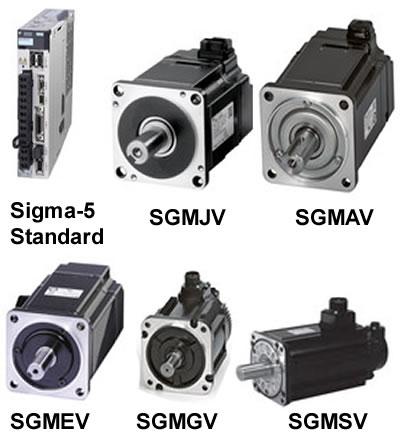

Сервоприводы YASKAWA Sigma-5 Standard

Сервоприводы YASKAWA Sigma-5


Одноосевой усилитель
Sigma-5 Standard

  • Тип: одноосевой усилитель
  • Диапазон мощности: от 50 Вт до 15 кВт
  • Соответствующие электродвигатели: от 50 Вт до 15 кВт (200 В) от 500 Вт до 15 кВт (400 В)
  • Интерфейс: MECHATROLINK-II, MECHATROLINK-III. Аналоговое напряжение / серия импульсов. Дополнительный подключаемый модуль управления
  • Номер заказа на поворотные серводвигатели SGDV-XXXX01 (Аналоговое напряжение / серия импульсов)
    SGDV-XXXX1 (MECHATROLINK-II)
    SGDV-XXXX21 (MECHATROLINK-III)
    SGDV-XXXXE1 (Дополнительные опции)
  • Номер заказа на линейные серводвигатели SGDV-XXXX05 (Аналоговое напряжение / серия импульсов)
    SGDV-XXXX15 (MECHATROLINK-II)
    SGDV-XXXX25 (MECHATROLINK-III)
    SGDV-XXXXE5 (Дополнительные опции)

Ротационный серводвигатель SGMJV

  • Тип: ротационный серводвигатель
  • Диапазон мощности: 50 Вт —750 Вт
  • Напряжение источника питания: 200 В перем. тока
  • Номин. вращающий момент: 0,159—2,39 Н·м
  • Моментальный вращающий момент: 0,557—8,36 Н·м
  • Номинальная частота вращения: 3000 об/мин
  • Макс. частота вращения: 6000 об/мин

Ротационный серводвигатель SGMAV

  • Тип: ротационный серводвигатель
  • Диапазон мощности: от 50 Вт до 1,0 кВт
  • Номин. вращающий момент: 0,159—3,18 Н·м
  • Моментальный вращающий момент: 0,477—9,55 Н·м
  • Номинальная частота вращения: 3000 об/мин
  • Макс. частота вращения: 6000 об/мин

Ротационный серводвигатель SGMEV

  • Тип: низко- и среднеинерционный ротационный двигатель
  • Диапазон мощности: от 100 Вт до 1,5 кВт (200 В) и от 200 Вт до 1,5 кВт (400 В)
  • Напряжение питания: 3 фазы 200 В и 3 фазы 400 В
  • Номин. вращающий момент: 0,318—4,77 Н·м; 0,637—4,77 Н·м
  • Моментальный вращающий момент: 0,955—14,3 Н·м; 1,910—14,3 Н·м
  • Номинальная частота вращения: 3000 об/мин
  • Макс. частота вращения: 5000 об/мин

Ротационный серводвигатель SGMGV

  • Тип: среднеинерционный ротационный двигатель средней мощности
  • Диапазон мощности: 0,3 кВт —15,0 кВт
  • Напряжение питания: 3 фазы 200 В и 3 фазы 400 В
  • Номин. вращающий момент: 1,96—95,4 Н·м
  • Моментальный вращающий момент: 5,99—224 Н·м
  • Номинальная частота вращения: 1500 об/мин
  • Макс. частота вращения: 3000 об/мин

Ротационный серводвигатель SGMSV

  • Тип: низкоинерционный ротационный двигатель средней мощности
  • Диапазон мощности: 1,0—7,0 кВт (200 В) / 1,0—5,0 кВт (400 В)
  • Номин. вращающий момент, Н·м: 230 В: 3,18—22,3 400 В: 3,18—15,8
  • Моментальный вращающий момент, Н·м: 230 В: 9,54—54; 400 В: 9,54—47,6
  • Номинальная частота вращения, об/мин: 230 В: 3000; 400 В: 3000
  • Макс. частота вращения, об/мин: 230 В: менее 6000; 400 В: менее 6000

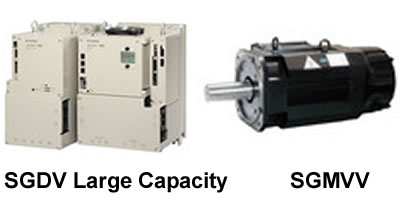

Сервоприводы YASKAWA Sigma-5 Large Capacity

Сервоприводы YASKAWA Sigma-5 Large Capacity


Одноосевой усилитель SGDV Large Capacity

  • Тип: компактный одноосевой усилитель
  • Диапазон мощности: от 22 кВт до 55 кВт
  • Применимый тип двигателя: поворотные серводвигатели
  • Промышленная шина: аналоговое отношение напряжение / серия импульсов
    Коммуникационные средства:
    MECHATROLINK-II
    Коммуникационные средства:
    MECHATROLINK-III
    Дополнительный подключаемый модуль управления

Ротационный серводвигатель SGMVV

  • Тип: ротационный серводвигатель большой мощности
  • Диапазон мощности: 22 кВт —55 кВт
  • Последовательный энкодер: 20-битный инкрементальный, 20-битный абсолютный

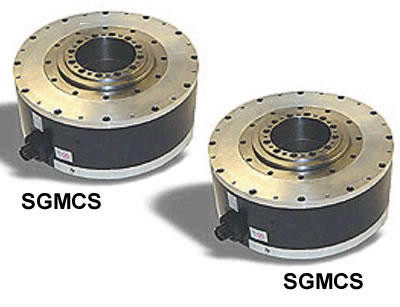

Прямые приводы YASKAWA Sigma-5

Прямые приводы YASKAWA Sigma-5


Прямой привод SGMCS, малая мощность

  • Тип: прямой привод малой мощности
  • Диапазон мощности: 42 Вт — 550 Вт
  • Номинальный вращающий момент, Н·м: 2,0—35,0
  • Моментальный пиковый вращающий момент, Н·м: 6,0—105
  • Вращающий. момент при заторможенном двигателе, Н·м: 2,05—35,6
  • Номинальная частота вращения, об/мин: менее 200
  • Макс. частота вращения, об/мин: менее 500

Прямой привод SGMCS, средняя мощность

  • Тип: прямой привод средней мощности
  • Диапазон мощности: 707 Вт — 3140 Вт
  • Номинальный вращающий момент, Н·м: 45—200
  • Моментальный пиковый вращающий момент, Н·м: 135—600
  • Вращающий. момент при заторможенном двигателе, Н·м: 45—200
  • Номинальная частота вращения, об/мин: 150
  • Макс. частота вращения, об/мин: менее 300

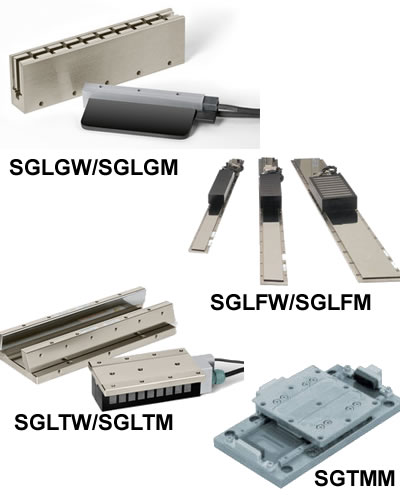

Линейные двигатели YASKAWA Sigma-5

Линейные двигатели YASKAWA Sigma-5


Линейные серводвигатели SGLGW/SGLGM

  • Тип: линейный серводвигатель
  • Номинальное усилие: 12,5—750 Н
  • Напряжение питания: 200 В
  • Моментальное пиковое усилие, Н: Стандартное: 40—1300
    Повышенное: 230—1080

Линейные серводвигатели SGLFW/SGLFM

  • Тип: линейный серводвигатель
  • Номинальное усилие: 25—2250 Н
  • Напряжение питания: 200 В
  • Моментальное пиковое усилие, Н:
    230 В: 86—1200
    400 В: 220—5400

Линейные серводвигатели SGLTW/SGLTM

  • Тип: линейный серводвигатель
  • Номинальное усилие: 300—2000 Н
  • Сопротивление изоляции: 500 В пост. тока, 10 МОм миним.
  • Испытательное напряжение: 1500 В перем. тока на протяжении минуты
  • Моментальное пиковое усилие, Н: 600—7500

Линейный ползун SGTMM

  • Тип: линейный ползун
  • Номинальное усилие: 3,5—7 Н
  • Мгновенная пиковая сила: 10—25 Н
  • Пиковое усилие: 10—25 Н
  • Пиковая скорость, м/с: 1,0—1,5
  • Максимальная грузоподъёмность, кг: (значения получены при ускорении 4,9 м/с²): 1—3
  • Эффективный ход, мм: 10, 25, 30, 65
