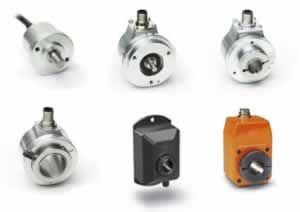

Инкрементальные энкодеры SIKO

Инкрементальные энкодеры SIKO работают на оптическом принципе измерения. Конструкция со сплошным или полым валом, выпускаются в различных вариантах исполнения.

Номенклатура

• IV2800. Оптические, сплошной вал, диаметр вала до 6 мм, выход PP, OP
• IV5800. Оптические, сплошной вал, диаметр вала до 10 мм, выход PP, LD, OP
• IV5800. Оптические, полый вал, диаметр вала до 15 мм, выход PP, LD, OP
• IH5828. Оптические, полый вал, диаметр вала до 28 мм, выход OP, LD5, LD24
• IG06. Оптические, полый вал, диаметр вала до 20 мм, выход PP, OC
• IG07. Оптические, полый вал, диаметр вала до 20 мм, выход PP, OC, LD5, LD24

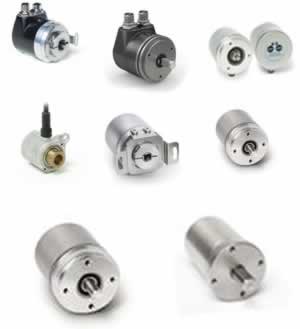

Абсолютные энкодеры SIKO

Абсолютные энкодеры SIKO работают на магнитном принципе измерения. Это одно- или многооборотные энкодеры, с полым или сплошным валом. Выпускаются в различных вариантах исполнения и подходят для тяжелых режимов работы.

Номенклатура

• WH58MR. Магнитные, полый вал, диаметр вала 10 мм, 12 мм, 15 мм. Выход: redundant CANopen, CANopen Safety
• WV58MR. Магнитные, сплошной вал, диаметр вала 6 мм, 10 мм. Выход: redundant CANopen, CANopen Safety
• AV58M. Магнитные, сплошной вал, диаметр вала 6 мм. Выход: MWI ( 4 … 20 мА) и MWU (0 … 10 В)
• AH25S. Магнитные, полый вал, диаметр вала 8 мм. Выход: 4 … 20 мА, 0 … 20мА, 0.5 … 4.5 В, 0 … 10 В
• AH36M. Магнитные, полый вал, диаметр вала 6 мм. Выход: MWI ( 4 … 20 мА) MWU (0 … 10 В)
• WV36M/CAN. Магнитные, сплошной вал, диаметр вала 6 мм, 10 мм. Выход: CANopen, SAE J1939
• WV36M/SSI. Магнитные, сплошной вал, диаметр вала 6 мм. Выход: SSI
• WV42HD. Магнитные, сплошной вал, диаметр вала 10 мм. Выход: SSI, CANopen, MWI ( 4 … 20 мА), MWU (0 … 10 В)

Потенциометры с редуктором

Потенциометры SIKO с редуктором состоят из двух основных компонентов. Одним из них является измерительный механизм с точными зубчатыми колесами, а другой - электрический резистор с переменным значением сопротивления, которое регулируется поворотом. Редуктор и потенциометр собираются на заводе с минимальным люфтом. Встроенная скользящая муфта, используемая в потенциометрах с несколькими катушками, предотвращает заход за механические упоры. Потенциометр с редуктором выдаёт омический выходной сигнал, пропорциональный числу витков.

Номенклатура

• GP02. Абсолютный режим измерения, полый вал, макс. диаметр вала 14 мм. Выход: потенциометрический, токовый сигнал
• GP03/1. Абсолютный режим измерения, сплошной вал, диаметр вала 6 мм. Выход: потенциометрический, токовый сигнал
• GP04/1. Абсолютный режим измерения, сплошной вал / полый вал, макс. диаметр вала 20 мм. Выход: потенциометрический, токовый сигнал
• GP09. Абсолютный режим измерения, полый вал, макс. диаметр вала 20 мм. Выход: потенциометрический, токовый сигнал, сигнал по напряжению
• GP43. Абсолютный режим измерения, сплошной вал, диаметр вала 6 мм. Выход: потенциометрический, токовый сигнал
• GP44. Абсолютный режим измерения, полый вал / сплошной вал, макс. диаметр вала 20 мм. Выход: потенциометрический, токовый сигнал

Электронные дисплеи

Электронные дисплеи SIKO подходят для индикации значений, измеренных различными типами датчиков линейного и углового перемещения. Электронные индикаторы легко программируются и имеют интерфейсы для связи с приборами управления более высокого уровня.

Номенклатура

• MA07/1. Однорядный светодиодный. Корпус панельного монтажа. Режим измерения: расстояние и угол, об/мин, кол-во. Вход: инкрементальный
• MA10/4. Однорядный светодиодный. Корпус панельного и настольного монтажа. Режим измерения: расстояние и угол, об/мин, кол-во. Вход: инкрементальный, абсолютный (SSI)
• MA50. Однорядный светодиодный. Корпус панельного монтажа. Режим измерения: расстояние и угол. Вход: аналоговый
• MA55. Однорядный светодиодный. Корпус панельного монтажа. Режим измерения: расстояние и угол. Вход: инкрементальный
• MA48. Однорядный светодиодный. Корпус панельного монтажа. Режим измерения: расстояние и угол. Вход: инкрементальный
