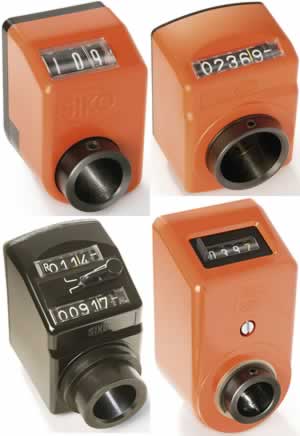

Механические цифровые указатели положения SIKO

Механические цифровые указатели положения SIKO служат для контроля и отображения измеренных значений. Монтируются прямо на регулировочных осях; величины позиционирования считываются с высокой точностью.

Преимущества

• Длительный срок службы
• Простота управления
• Точный цифровой индикатор с возможностью изменения (под заказ)
• Простота монтажа

Номенклатура

• DA02 (диаметр полого вала 10 мм, пластмассовый корпус, индикатор на 3 разряда)
• DA04 (14 мм, пластмасса, 4 разряда)
• DA05/1 (20 мм, цинковый сплав -литьё, 5 разрядов)
• DA08 (20 мм, цинковый сплав -литьё, 4 или 5 разрядов)
• DA09S (20 мм, пластмасса / цинковый сплав -литьё, 5 разрядов)
• DA10 (30 мм, пластмасса, 5 разрядов)
• DA10R/1 (30 мм, пластмасса, 5 разрядов)

Электронные цифровые указатели положения SIKO

Электронные цифровые датчики положения SIKO представляют собой свободно программируемые абсолютные энкодеры, с шинным интерфейсом для детализации цифрового значения или передачи фактического значения. Это усовершенствованный вариант замены механическим цифровым датчикам положения. ПО ProTool DE служит для настройки электронных индикаторов прямо перед монтажом на регулируемом валу или шпинделе.

Преимущества

• Легко программируемый индикатор
• Линейный или угловой режим функция сброса
• Отображение положительных и отрицательных значений
• Высокая точность индикации
• Простота замены смена батареи
• Механически совместимы с механическими указателями положения

Номенклатура

• AP05 (диаметр полого вала 20 мм, ЖК-дисплей, шинный интерфейс RS485, CANbus. Через преобразователь возможно подключение по другим протоколам: Profibus, Profinet. EtherNet/IP, ​EtherCAT, CC-Link, DeviceNet и пр.)
• AP10 (20 мм и 25,4 мм, ЖК-дисплей, RS485, IO-Link, CAN bus)
• AP10S (20 мм, ЖК-дисплей, RS485, IO-Link, CAN bus)
• AP10T (ЖК-дисплей. Шинный интерфейс RS485, CAN bus. Через преобразователь возможно подключение по другим протоколам: Profibus, Profinet. EtherNet/IP, ​EtherCAT, CC-Link, DeviceNet и пр.)
• AP20 (20 мм и 25,4 мм, ЖК-дисплей, Profinet, EtherNet/IP, EtherCAT, Powerlink)
• AP20S (20 мм, ЖК-дисплей, Profinet, EtherNet/IP, EtherCAT, Powerlink)
• DE04 (14 мм, ЖК-дисплей)
• DE10 (30 мм, ЖК-дисплей)
• DE10P (30 мм, ЖК-дисплей)

Рукояти управления

Рукояти управления SIKO представляют собой сочетание указателя положения и поворотной ручки и предназначены для позиционирования вала или шпинделя. Имеют встроенную измерительную систему. Подходят для промышленного применения вместе с лимбами и механическими цифровыми указателями положения SIKO.

Преимущества

• Длительный срок службы
• Выгодное соотношение цена-качество
• Простота управления
• Точный цифровой или аналоговый дисплей
• Изменяемый дисплей под заказ
• Многочисленные варианты монтажа
• Простота монтажа

Номенклатура

• DK01 (диаметр 14 мм, механический цифровой дисплей, пластмассовый корпус)
• DK02 (диаметр 14 мм, механический цифровой дисплей, пластмассовый корпус)
• DK03 (диаметр 14 мм, аналоговый дисплей, пластмассовый корпус)
• DK05 (диаметр 10 мм, механический цифровой дисплей, пластмассовый корпус)
• DK05 (диаметр 20 мм, электронный цифровой дисплей, пластмассовый корпус)

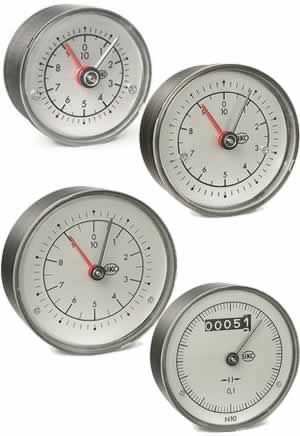

Механические аналоговые указатели положения

Аналоговые указатели положения, также известные как круговые шкалы, служат для отображения вращательного движения благодаря аналоговым индикаторам высоко разрешения. Выпускаются в корпусах различного размера. Можно использовать в сочетании с различными лимбами SIKO.

Номенклатура

• S50/1 (диаметр шкалы 51,7 мм. Исполнение пыле- и водонепроницаемое, маслонаполненное, корпус из армированной стекловолокном пластмассы. Дисплей: шкала и указатель)
• S70/1 (диаметр шкалы 66,8 мм. Исполнение пыле- и водонепроницаемое, маслонаполненное, корпус из армированной стекловолокном пластмассы. Дисплей: шкала и указатель)
• S80/1 (диаметр шкалы 86,8 мм. Исполнение пыле- и водонепроницаемое, маслонаполненное, корпус из армированной стекловолокном пластмассы. Дисплей: шкала и указатель)
• S80/1 (диаметр шкалы 86,8 мм. Исполнение пыленепроницаемое, маслонаполненное, корпус из армированной стекловолокном пластмассы. Дисплей: шкала, указатель и пятиразрядный индикатор)

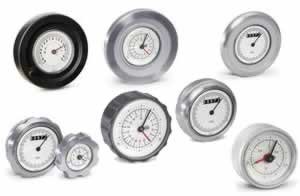

Лимбы SIKO

Корпуса лимбов SIKO изготавливаются из алюминия или армированной стекловолокном пластмассы. Выпускаемые в различных типоразмерах могут быть скомбинированы с аналоговыми индикаторами положения SIKO. Используются для управления позиционированием вала или шпинделя на промышленном оборудовании.

Номенклатура

• KHB... (диаметр 87 мм, 130 мм, 150  мм. Корпус из чёрной пластмассы. Материал втулки: оцинкованная сталь)
• HK... (диаметр 80 мм, 120 мм, 140 мм, 160 мм, 200 мм. Корпус и втулка из алюминия)
• HS... (диаметр 80 мм, 120 мм, 140 мм, 160 мм, 180 мм. Корпус и втулка из алюминия)
• HST... (78 мм, 75 мм, 110 мм. Корпус и втулка из алюминия)
• HG... (63 мм, 98 мм. Корпус и втулка из алюминия)
• HR... (65 мм, 108 мм. Корпус и втулка из алюминия)
• HR5 (56 мм. Корпус и втулка из алюминия)

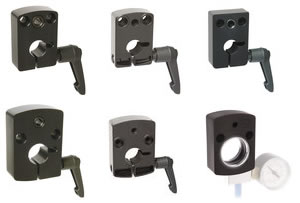

Зажимы

Зажимы SIKO обеспечивают надежную работу оборудования благодаря надёжному захватыванию и зажиманию. Ручные и пневматические зажимы позволяют зафиксировать шпиндель и отрегулировать ось, предотвращая нежелательный люфт от вибраций, внешних воздействий или просто в результате неправильной эксплуатации оборудования оператором.

Преимущества

• Повышение безопасности производственного процесса благодаря надёжному зажиму
• Надежная защита от вибраций
• Прочная металлическая конструкция
• Внешний контур приспособлен под указатели положения SIKO

Номенклатура

• KP04 (ручной принцип зажатия, максимальный диаметр отверстия 14 мм, совместимость контура с указателем положения DA04, материал: анодированный алюминий)
• KPL04 (ручной принцип зажатия, максимальный диаметр отверстия 14 мм, совместимость контура с указателем положения DA04, материал: цинковый сплав)
• KPE04 (ручной принцип зажатия, максимальный диаметр отверстия 20 мм, совместимость контура с указателями положения DE04, AP05, материал: анодированный алюминий)
• KP09 (ручной принцип зажатия, максимальный диаметр отверстия 20 мм, совместимость контура с указателями положения DA09S, материал: анодированный алюминий)
• KPL09 (ручной принцип зажатия, максимальный диаметр отверстия 20 мм, совместимость контура с указателями положения DA09S, материал: цинковый сплав)
• KP09P (пневматический принцип зажатия, максимальный диаметр отверстия 30 мм, совместимость контура с указателями положения DA09S, материал: цинковый сплав)
