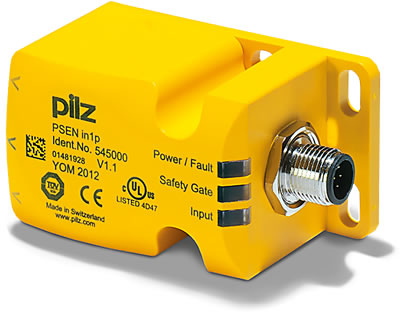

Защитный концевой выключатель Pilz PSENini бесконтактно обнаруживает приближение металлических объектов. Индуктивный датчик подает необходимые предохранительные сигналы по положениям и крайним положениям. Таким образом, он гарантирует бесперебойность производственного процесса. Выключатель PSENini подходит для решения задач с кулачками значительной длины или там, где необходимо обнаруживать несколько положений. Его также можно использовать в качестве генератора импульсов для подсчета задач или обнаружения вращения (до 10 Гц).

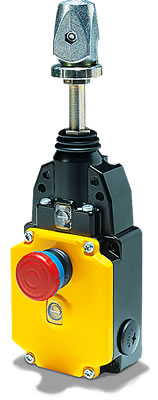

Защитные тросовые выключатели Pilz PSENrope применяются как на сборочной линии, так и в составе оборудования. Когда безопасность в производственной зоне находится под угрозой, тросовые выключатели PSENrope — это проверенное, надежное решение.
PSENrope отключает рабочие процессы путем выполнения действий в ручном режиме. PSENrope обеспечивает максимум безопасности за счёт запуска функции аварийного останова в любой точке по длине троса.

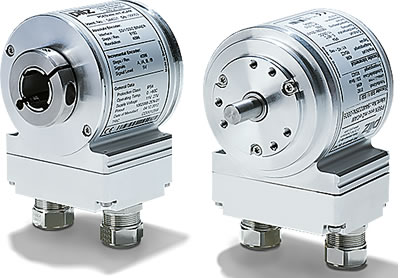

Энкодер PSENenco используются для определения положения и скорости. Энкодер в первой фазе расширения представлен абсолютным датчиком положения, который используется с системой автоматизации PSS 4000. Он предоставляет различные абсолютные значения положения, правильность которых проверяется в программном блоке. Датчик оснащен магнитно-оптической измерительной системой.

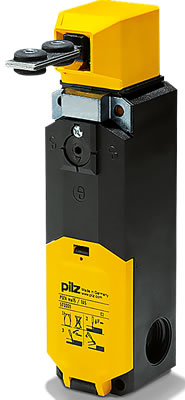

Механические защитные датчики Pilz PSENmech можно использовать для безопасного контроля съемного ограждения. Защитные датчики PSENmech срабатывают при открытии ограждения. Затем опасное движение машинного оборудования прекращается благодаря оценочному устройству производства Pilz. Воздействуя с повышенной силой извлечения на исполнительный механизм, защитные датчики PSENmech препятствуют непреднамеренному открытию защитного ограждения. Данные датчики отвечают требованиям стандарта EN 1088 (защита от отказов), благодаря наличию собственных механически запрограммированных исполнительных механизмов.

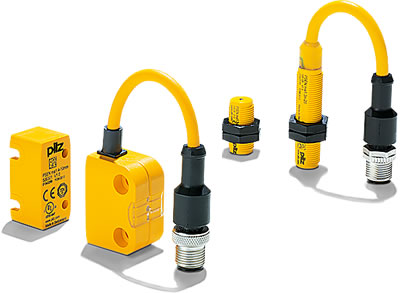

Бесконтактные магнитные защитные датчики Pilz PSENmag используются для контроля положения защитных ограждений в соответствии с требованиями стандарта EN 60947-5-3, а также для общего контроля положения. С помощью PSENmag выстраивается экономически оптимизированная система, состоящая из датчика и контроллера марки Pilz.
Компактное исполнение PSENmag позволяет сэкономитьмонтажное пространство. Разъёмы и кабели для всех направлений и методов монтажа, а также гарантированный рабочий диапазон, составляющий 3 или 8/10 мм, обеспечивают выполнение гибкого монтажа.

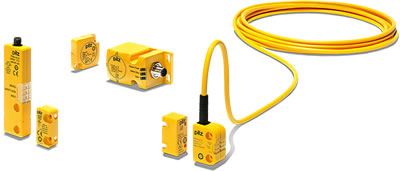

Датчики Pilz PSENcode используются для контроля положения защитных ограждений в соответствии с требованиями стандарта EN 60947-5-3 и для общего контроля положения. Благодаря встроенной диагностике и стандартным интерфейсам датчик PSENcode может использоваться с оборудованием других производителей. Поэтому кодируемый защитный датчик идеально подходит для конкретных условий применения, и его можно использовать для модернизации эксплуатируемого оборудования. Можно комбинировать PSENcode с устройствами диагностики безопасности и оценкой комплексных диагностических данных для исключения обращений за проведением обслуживания и сокращения периодов простоя.
PSENcode для контроля защитных ограждений
Применяемый для контроля защитных ограждений датчик PSENcode — вне зависимости от применения узкого, компактного и крупного варианта исполнения — обеспечивает высочайший уровень защиты от постороннего вмешательства, благодаря применению радиочастотной идентификации (RFID). В специальном, полностью кодируемом варианте исполнения, имеется только одно исполнительное устройство, которое принимает датчик (принцип замка с ключом). Благодаря выполнению последовательного подключения с использованием дополнительных датчиков, таких как PSENcode, PSENini, PSENslock, PSENsgate вплоть до уровня безопасности PL e по стандарту EN/ISO 13849-1, пользователь получает высоко экономичное и в тоже время надежное решение.
PSENcode для контроля положения
Один вариант исполнения кодируемого защитного датчика PSEN csx.19 подходит для осуществления безопасного контроля положения. PSENcode может контролировать до трех положений; датчик также способен различать их. Диагностику легко и удобно проводить с помощью светодиодного дисплея — независимо от использования компактного или крупного варианта исполнения. Благодаря наличию соответствующего соединения (разъем М12, 5-пиновый), PSENcode идеально подходит для любых условий применения на различных системах.

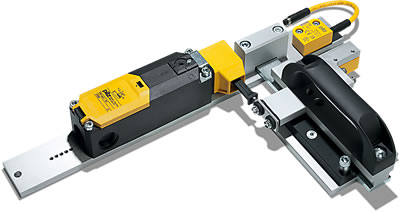

Защитный замок Pilz PSENbolt состоит из механического замка, ручки и различных комбинируемых защитных датчиков, которые основаны на разных принципах работы. Это устраняет необходимость в проведении дорогостоящей инженерной проработки. С одной стороны, защитный замок отвечает высочайшим требованиям к защите от постороннего вмешательства и манипуляций. С другой стороны, защитный замок Pilz также гарантирует выполнение надежного контроля защитных ограждений — вплоть до высочайшей категории PL e по EN/ISO 13849-1 / SIL CL 3 по EN/IEC 62061 в зависимости от того, какой датчик используется. В качестве механической альтернативы защитный замок PSENbolt пригоден для использования в защитных ограждениях с затруднённой регулировкой.

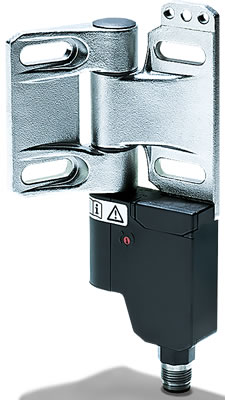

Защитные петлевые выключатели Pilz PSENhinge предоставляют безопасное, комплексное решение для защитных ограждений, которое включает в себя петлю и защитный выключатель. Они пригодны для использования на вращающихся и подвесных воротах, а также на люках. Пользователь получает выгоду не только от высокого уровня эксплуатационной готовности, но и от защиты от манипуляций, поскольку выключатели PSENhinge устанавливаются внутри защитных ограждений. Защитные петлевые выключатели PSENhinge защищены по IP67, поэтому они идеально подходят для использования в зонах с повышенными санитарными нормами.

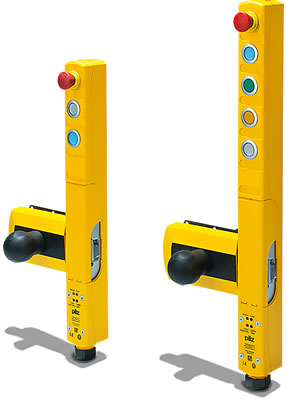

В системе безопасности защитных ограждений Pilz PSENsgate сочетаются безопасный контроль защитных ограждений, блокировка защитных ограждений и операторские элементы. Данные устройства разработаны для высшей категории уровня безопасности PL e.
Большое разнообразие типов систем представлено с дополнительными встраиваемыми операторскими элементами, включая пусковые кнопки, переключатели, нажимные кнопки с подсветкой и средства останова секций. Возможно выполнение функций аварийного останова и аварийного выхода.

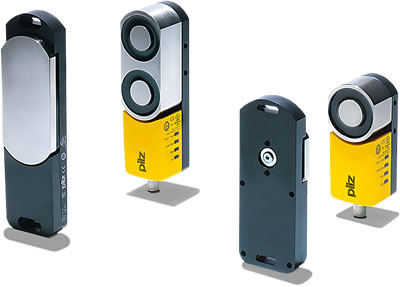

Бесконтактные системы безопасности защитных ограждений Pilz PSENslock сочетают в себе безопасный контроль защитных ограждений и бесконтактную магнитную блокировку всего в одном блоке. Защитные ограждения PSENslock являются универсальными благодаря сочетанию безопасного контроля положения и защите технологического процесса.
Ограждения PSENslock выпускаются с тремя разными типами функций. Помимо базового, также имеются следующие исполнения:
- PSENslock с функциями расширенной диагностики (Исполнение 6.1). Система безопасности защитных ограждений позволяет выполнять оперативную диагностику при использовании нескольких защитных ограждений PSENslock для одной задачи. В случае ошибки экономится время, поскольку сразу понятно, какой из датчиков не сработал и не включил защитную блокировку.
- PSENslock с безопасными выходами, которые не зависят от блокировки ограждения (Исполнения 3.1/4.1/4.2). Безопасные выходы (УКВС — устройства коммутации выходных сигналов) в системе защитных ограждений срабатывают независимо от состояния блокировки ограждения и расширяют спектр вариантов решения стоящей перед пользователем задачи.

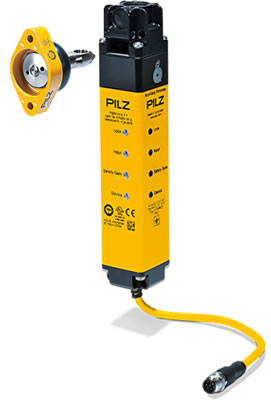

Система защитных ограждений Pilz PSENmlock оснащена защитной блокировкой и блокирующим устройством затвора безопасности в одном изделии. Система снабжена двухканальным управлением блокировки ограждения. Данная сенсорная система особенно хорошо подходит для оборудования с опасным выбегом, в котором необходимо применение блокировки ограждения уровня безопасности PL d или PL e. Благодаря использованию созданной Pilz технологии управления обеспечено безопасное, комплексное решение для управления ограждениями.

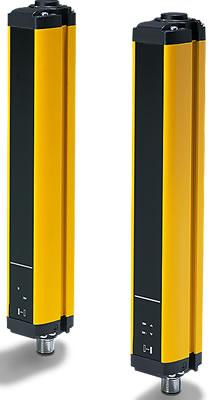

Световые барьеры Pilz PSENopt, также известные как световые завесы, можно использовать во всех отраслях промышленности, в которых необходимо реализовать концепцию обеспечения безопасности без физических ограждений. Благодаря их компактным размерам и простоте монтажа, световые завесы позволяют создать эргономичные условия работы. Помимо прочего, это справедливо для тех случаев, когда требуется вмешательство оператора в рамках каждого цикла, например загрузка детали или загрузка и выгрузка материала.
Пользователь может выбрать один из типов световых завес Типа 2/Типа 4 в соответствии с EN/IEC 61496-1/-2 и вариантами исполнения для защиты пальцев руки, кистей рук и тела длиной от 15 см до 180 см. Помимо стандартных световых завес все усовершенствованные световые завесы обладают расширенным функционалом, например блокировка, гашение и каскадное подключение. Компактные световые завесы PSENopt slim можно использовать в небольших помещениях.
Предлагаем широкий ассортимент принадлежностей: от отражающих зеркал, протекторов для защиты от ударов, столкновений и вибрации, до защитных корпусов IP6K9K и тестовых шаблонов.

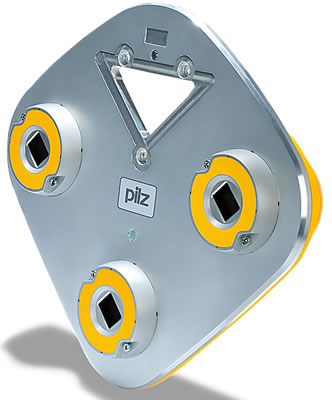

SafetyEYE – это первая система оптического контроля для 3D-мониторинга зон. Когда стандартные технические решения для обеспечения безопасности достигают предела своих возможностей, SafetyEYE предоставляет новые возможности для контроля и защиты опасных точек. Компания Pilz уже получила множество наград за свою работу в этой сфере, включая награду ФРГ в области обеспечения охраны труда и безопасности и награды Международной ассоциации автоматизации (ISA) и германско-американской торговой палаты (GACC). Система оптического контроля обеспечивает выполнение непрерывного трехмерного контроля и управление в опасных зонах. Она сочетает в себе интеллектуальную технологию и датчики с эффективным управлением. Инновационная технология 3D и программное обеспечение, удобное для пользователя, позволяет осуществлять контроль и управление в сложных условиях применения с помощью всего одной системы. Система оптического контроля SafetyEYE обнаруживает и предупреждает о вторжении свободно определяемых объектов в контролируемые зоны.
Система Pilz SafetyEYE определяет наличие людей в пределах радиуса действия опасных движений (обеспечение безопасности) или наличие доступа в зоны с повышенным уровнем безопасности (выполнение функций охраны).

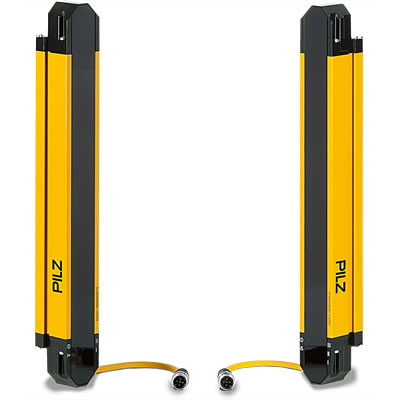

Световые барьеры Pilz PSENopt II, также известные как световые завесы, обеспечивают безопасный доступ к технологическому процессу, а также защиту пальцев и кистей рук в зависимости от конкретных требований. Световые завесы Типа 3 созданы специально для областей применения с уровнем безопасности вплоть до PL d согласно стандарту EN/IEC 61496-1. Световые завесы Типа 4 могут также применяться для областей применения с уровнем безопасности вплоть до PL e согласно стандарту EN/IEC 61496-1/-2.
Устройства PSENopt II настолько прочные, что могут обеспечить защиту от ударов, столкновений или вибрации даже в тяжелых промышленных условиях. С помощью светодиодов оператор может оценить основные причины и системные дефекты, которые привели к останову оборудования. В результате сокращается время простоев.
Световые завесы выпускаются в исполнениях с длиной от 150 мм до 1800 мм. PSENopt II можно подключить непосредственно к модулю PDP67, используя 5-контактный разъем. Совместимые принадлежности включают в себя все необходимое, начиная от лазерного указателя и заканчивая набором кронштейнов.

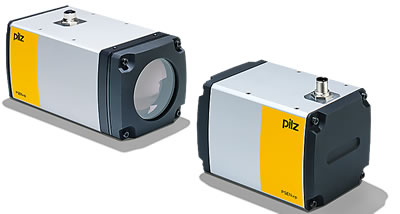

Защитные оптические системы PSENvip являются перемещающимися защитными устройствами. Они визуально отслеживают весь процесс гибки. В случае установки на верхнем штампе, они обнаруживают мельчайшие посторонние объекты в защищенной зоне между передатчиком и приемником. Это устройство Pilz отличается надежностью и высокой эксплуатационной готовностью.
Защитные оптические системы PSENvip включают в себя следующие два типа устройств.
1. Защитная оптическая система PSENvip — комплексное решение по обеспечению безопасности при модернизации прессов Комбинируйте мобильную защитную систему PSENvip с конфигурируемой системой управления PNOZmulti или системой автоматизации PSS 4000! Совместно с блоком управления FAST в системе автоматизации PSS 4000 производственная версия PSENvip способна обеспечить увеличение производительности на 50 % в режиме динамической блокировки.
2. Защитная оптическая система PSENvip 2 — интегрированное решение для современных листогибочных прессов PSENvip 2 является вторым, расширенным поколением защитных оптических систем. Устройство отличается простотой в обращении, максимальной производительностью и высокой эксплуатационной готовностью. Объем приемника также был уменьшен приблизительно на 50 процентов. Систему PSENvip 2 можно использовать совместно с PSS 4000.
PSENvip 2 не нуждается в наличии дисплея: все работы по вводу в эксплуатацию и конфигурации выполняются легко и просто – прямо через веб-интерфейс на системе управления листогибочным прессом. Таким образом, пользователь может выполнить все настройки централизованно из одной точки.

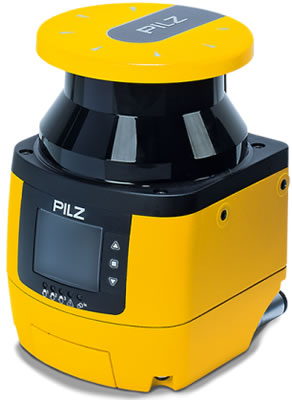

Лазерный сканер безопасности Pilz PSENscan осуществляет мониторинг двумерной зоны, при этом угол раскрыва составляет 275°, а диапазон защищенной зоны до 5,5 метров. Благодаря свободному конфигурированию защищенных зон и зон предупреждения, а также возможности адаптироваться к структурным состояниям, лазерные сканеры безопасности идеально подходят для применения в самых различных областях применения. Лазерные сканеры безопасности PSENscan рекомендуется применять для стационарных и мобильных ограждений, а также для контроля доступа. В сочетании с конфигурируемыми малыми контроллерами PNOZmulti и PSSuniversal, пользователь получает комплексное, экономичное и универсальное решение.

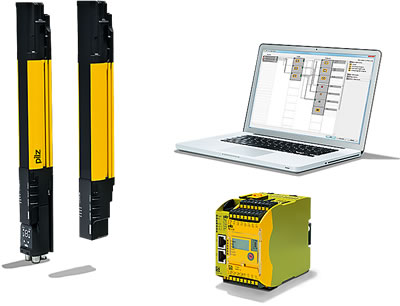

ПО PSENopt Configurator значительно упрощает процесс установки и управления световыми завесами PSENopt Advanced: все отдельные лучи становятся видимыми в данном программном обеспечении. Пользователь может создавать полную конфигурацию для световых завес при помощи всего одного инструмента — от настройки до выполнения таких функций как блокировка, глушение и каскадное подключение.
PSENopt Configurator также позволяет проводить быструю диагностику. Можно незамедлительно установить местонахождение сработавшей световой завесы. Это значительно снижает количество простоев и гарантирует высокую эксплуатационную готовность оборудования.
SafetyEYE Configurator — организация зон обнаружения на ПК пользователя
Система оптического контроля SafetyEYE обнаруживает и предупреждает о вторжении объектов в свободно определяемые зоны. SafetyEYE Configurator можно использовать для настройки на ПК зон виртуального обнаружения и предупреждения, а также любых других параметров, необходимых для работы системы оптического контроля. Пользователь проходит шаг за шагом весь проект. Зоны предупреждения и обнаружения задаются одним нажатием на кнопку мыши. Присвоение свойств 3D зонам происходит в один клик, также имеется возможность назначения действий входам и выходам на системах управления PSS. После определения зон обнаружения их можно изменять одним кликом мыши.
