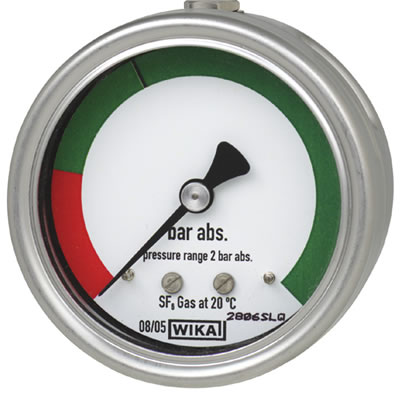

Индикатор плотности элегаза. Модель WIKA GDI-063

Газонепроницаемый индикатор WIKA.

Области применения

• Выключатели среднего напряжения
• Контроль плотности элегаза в закрытых резервуарах

Технические характеристики

• Корпус и детали, соприкасающиеся с измеряемой средой из хромо-никелевой стали
• Индикация давления нормирована на 20 °C
• Температурная компенсация и герметичность, отсутствие влияния температурных колебаний, перепадов высоты и колебаний давления воздуха
• Прослеживаемость по серийному номеру

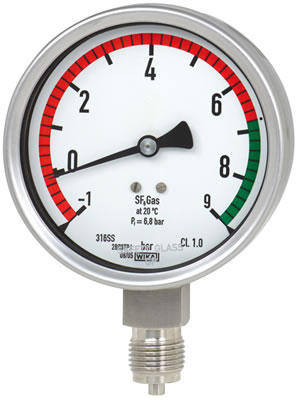

Индикатор плотности элегаза. Модель WIKA GDI-100

Газонепроницаемый индикатор WIKA.

Области применения

• Распредустройства среднего и высокого напряжения
• Контроль плотности элегаза в закрытых резервуарах

Технические характеристики

• Корпус и детали, соприкасающиеся с измеряемой средой из хромо-никелевой стали
• Индикация давления нормирована на 20 °C
• Температурная компенсация и герметичность, отсутствие влияния температурных колебаний, перепадов высоты и колебаний давления воздуха
• Возможна компенсация для газовых смесей
• Прослеживаемость по серийному номеру

Реле плотности элегаза. Модель WIKA GDS-MV



Реле плотности элегаза.

Области применения

• Мониторинг плотности элегаза в закрытых резервуарах
• Для распредустройств среднего напряжения
• Для применения в распределительных ячейках

Технические характеристики

• Реле плотности элегаза с температурной компенсацией с помощью образцовой камеры
• Нет влияния географической высоты и колебаний атмосферного давления, не требует повторной поверки

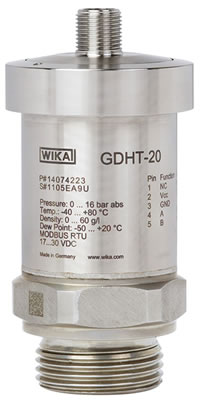

Датчик WIKA с выходом MODBUS. Модель GDHT-20

Контроль плотности, температуры, давления и влажности элегаза.

Области применения

• Непрерывный мониторинг основных параметров состояния элегаза в закрытых резервуарах
• Для оборудования с элегазовой изоляцией, установленного в помещении или вне помещений

Технические характеристики

• Высокоточная сенсорная технология
• Выходные данные по протоколу MODBUS по интерфейсному каналу RS-485
• Степень защиты IP65
• Высокая стабильность параметров и гарантированная электромагнитная совместимость
• Компактные габариты

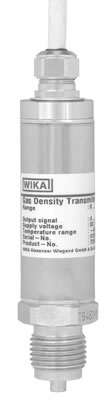

Датчик плотности элегаза. Модели WIKA GD10-C, GD10-L

С L-разъемом или со встроенным кабелем.

Области применения

• Мониторинг плотности элегаза в закрытых резервуарах
• Для применения в помещениях или на открытом воздухе в коммутационной аппаратуре с элегазовой изоляцией

Технические характеристики

• Диапазон измерения от 0 ... 10 г/литр до 0 ... 80 г/литр
• Выходной сигнал 4 ... 20 мА, двухпроводная линия
• Контактирующие с измеряемой средой детали из нержавеющей стали, цельносварная конструкция
• Степень защиты IP4 до IP68, в зависимости от способа электрического подключения
• Долговременная стабильность параметров, высокие характеристики по электромагнитной совместимости, маркировка CE о соответствии требованиям директив ЕС

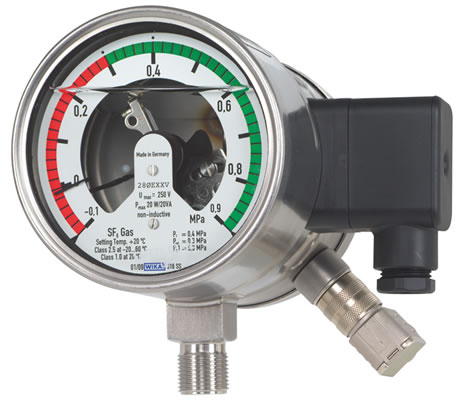

Монитор плотности элегаза. Модель WIKA GDM 233.52.100 TI

Со встроенным датчиком плотности элегаза.

Области применения

• Мониторинг плотности элегаза в закрытых резервуарах
• Для применения в помещениях или на открытом воздухе в коммутационной аппаратуре с элегазовой изоляцией

Технические характеристики

• Усовершенствованный манометр с трубкой Бурдона со встроенным датчиком плотности элегаза внутри корпуса
• Индикатор плотности с сигнальыми контактами
• Удаленное считывание показаний плотности (сигнал 4 … 20 мА по двухпроводной линии ), диапазон измерений 0 ... 10 г/литр до 0 ... 80 г/литр
• Прекрасные характеристики по электромагнитной совместимости, маркировка CE
• Герметичный корпус, отсутствие влияния колебаний атмосферного давления и географической высоты объекта

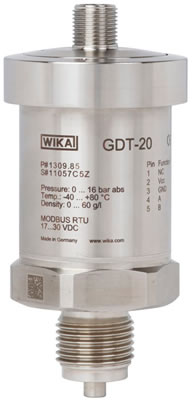

Датчик WIKA с выходом MODBUS. Модель GDT-20

Контроль плотности, температуры, давления и влажности элегаза.

Области применения

• Непрерывный мониторинг основных параметров состояния элегаза в закрытых резервуарах
• Для оборудования с элегазовой изоляцией, установленного в помещении или вне помещений

Технические характеристики

• Высокоточная сенсорная технология
• Выходные данные по протоколу MODBUS по интерфейсному каналу RS-485
• Степень защиты IP65
• Высокая стабильность параметров и гарантированная электромагнитная совместимость
• Компактные габариты

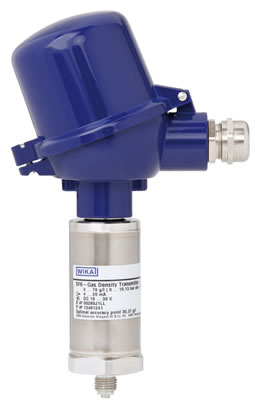

Датчик плотности элегаза. Модель WIKA GD10-F2

С выходом сигнала плотности 4 ... 20 мА и сигнала температуры 4 ... 20 мА.

Области применения

• Мониторинг плотности элегаза в закрытых резервуарах
• Для применения в помещениях или на открытом воздухе в коммутационной аппаратуре с элегазовой изоляцией
• Легко встраивается в систему мониторинга состояния газа

Технические характеристики

• Два выходных сигнала: плотность и температура
• Глубокий корпус датчика содержит температурный преобразователь
• Выходной сигнал: 2 x 4 ... 20 мА
• Контактирующие с измеряемой средой детали из нержавеющей стали, цельносварная конструкция
• Долговременная стабильность параметров, высокие характеристики по электромагнитной совместимости, маркировка CE о соответствии требованиям директив ЕС

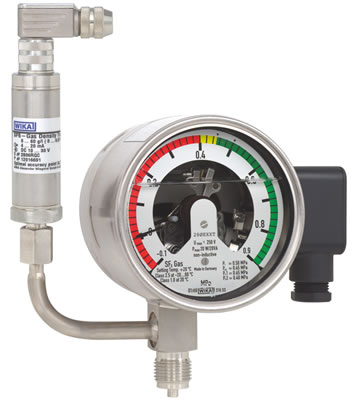

Монитор плотности элегаза. Модель WIKA GDM 233.52.100 TA

С присоединенным датчиком плотности элегаза.

Области применения

• Мониторинг плотности элегаза в закрытых резервуарах
• Для применения в помещениях или на открытом воздухе в коммутационной аппаратуре с элегазовой изоляцией

Технические характеристики

• Усовершенствованный манометр с трубкой Бурдона со встроенным датчиком плотности элегаза внутри корпуса
• Индикатор плотности с сигнальыми контактами
• Удаленное считывание показаний плотности (сигнал 4 … 20 мА по двухпроводной линии ), диапазон измерений 0 ... 10 г/литр до 0 ... 80 г/литр
• Прекрасные характеристики по электромагнитной совместимости, маркировка CE
• Герметичный корпус, отсутствие влияния колебаний атмосферного давления и географической высоты объекта

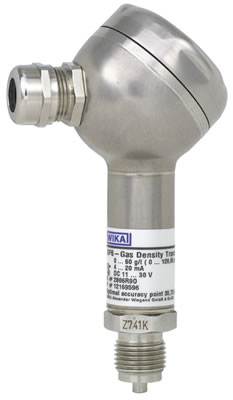

Датчик плотности элегаза. Модель WIKA GDHT-20

В корпусе для наружной эксплуатации.

Области применения

• Мониторинг плотности элегаза в закрытых резервуарах
• Для применения на открытом воздухе в коммутационной аппаратуре с элегазовой изоляцией

Технические характеристики

• Диапазон измерений от 0 ... 10 г/литр до 0 ... 80 г/литр
• Выходной сигнал 4 ... 20 мА, двухпроводная линия
• С температурной компенсацией, герметичный корпус, отсутствует влияние температурных изменений, колебания атмосферного давления и высоты над уровнем моря
• Контактирующие с измеряемой средой детали из нержавеющей стали, цельносварная конструкция
• Степень защиты IP67, корпус в полевом исполнении, долговременная стабильность, высокие характеристики по электромагнитной совместимости, маркировка CE о соответствии требованиям директив ЕС

Датчик плотности элегаза. Модель WIKA GD10-FT

С выходом сигнала плотности 4 ... 20 мА и сигнала температуры с терморезистора Pt10

Области применения

• Мониторинг плотности элегаза в закрытых резервуарах
• Для применения в помещениях или на открытом воздухе в коммутационной аппаратуре с элегазовой изоляцией
• Легко встраивается в систему мониторинга состояния газа

Технические характеристики

• С выходом сигнала плотности 4 ... 20 мА и сигнала температуры с терморезистора Pt100
• Оборудован дополнительным термодатчиком
• Выходной сигнал: 1 x 4 ... 20 мА, 1 x Pt100
• Контактирующие с измеряемой средой детали из нержавеющей стали, цельносварная конструкция
• Долговременная стабильность параметров, высокие характеристики по электромагнитной совместимости, маркировка CE о соответствии требованиям директив ЕС

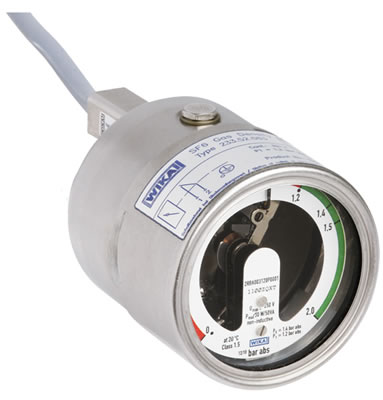

Монитор плотности элегаза. Модель WIKA GDM-063

С газовым заполнением корпуса.

Области применения

• Мониторинг плотности элегаза в закрытых резервуарах

Технические характеристики

• Специализированный манометр с трубкой Бурдона с температурной компенсацией
• Предназначен для применения вне помещений
• Контактирующие с измеряемой средой части из нержавеющей стали
• Индикатор плотности с сигнальными контактами
• Полностью герметичный корпус, обеспечивающий независимость показаний индикатора от колебаний атмосферного давления и влияния высоты над уровнем моря

Газовый детектор WIKA. Модель GIR-10

Инфракрасный детектор.

Области применения

• Поиск и количественная оценка утечки элегаза из оборудования с газовой изоляцией
• Определение скорости утечки в процессе окончательной инспекции оборудования с элегазовым заполнением

Технические характеристики

• Возможно обнаружение даже минимальных концентраций до 0,6 ppmv
• Прибор реагирует только на элегаз и следовательно, не подвержен помехам в виде влаги или в виде обычных летучих органических компонентов
• Простая эксплуатация
• Малое время отклика
• Заводская поверка на сертифицированных газовых смесях

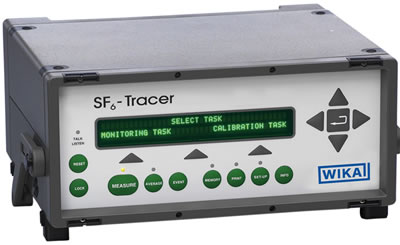

Высокоточный анализатор коцентрации элегаза. Модель WIKA GA65

Анализатор предназначен для измерения малых концентраций элегаза.

Области применения

• Определение скорости утечки в процессе окончательной инспекции оборудования с элегазовым заполнением
• Мониторинг коцентрации элегаза в воздухе закрытых помещений

Технические характеристики

• Высокоточные и воспроизводитемые результаты измерения в ppb диапазоне
• Малое время отклика
• Простой принцип действия и длительный межсервисный интервал
• Не требует расходных материалов, таких как очищающий газ
• С помощью мультиплексора возможно расширение до 24 измерительных точек

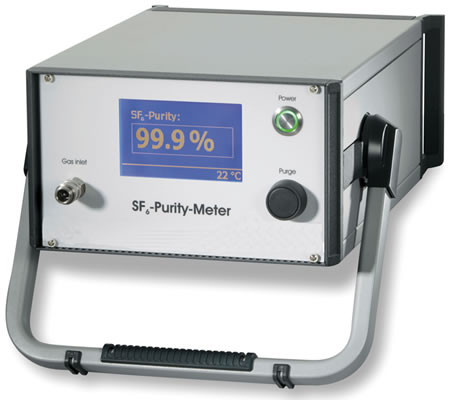

Анализатор чистоты элегаза. Модель WIKA GA50

Экономичный аналитприбор, определяющий соответствие норме процентного содержания элегаза в оборудовании с газовой изоляцией.

Области применения

• Измерение процентной концентрации элегаза в распределительных устройствах

Технические характеристики

• Быстрое получение результата измерений, обычно 2 мин
• Компактная и легкая конструкция
• Требуется минимальное обслуживание
• Интерфейс на основе сенсорного дисплея
• Конструкция для работы в полевых условиях

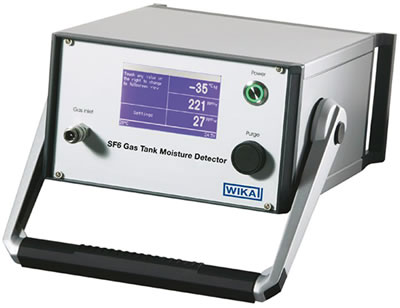

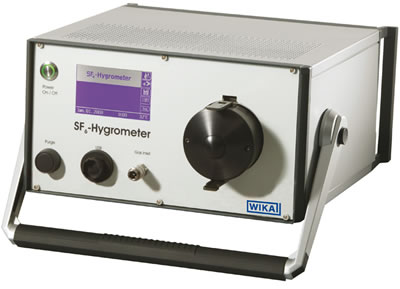

Анализатор WIKA для определения влажности элегаза. Модель GA40

Высокоточный аналитприбор, определяющий содержание влаги в элегазегазе. Позволяет контролировать и сводить к минимуму влажность элегаза для обеспечения безаварийной и долговременной работы оборудования.

Области применения

• Высокоточное измерение содержания влаги в распределительном оборудовании с элегазовой изоляцией

Технические характеристики

• Небольшая погрешность
• Автоматическое определение окончания измерений
• Динамическая коррекция влияния загрязнения
• Предельно короткое время измерения
• Передача данных с помощью простого USB-интерфейса

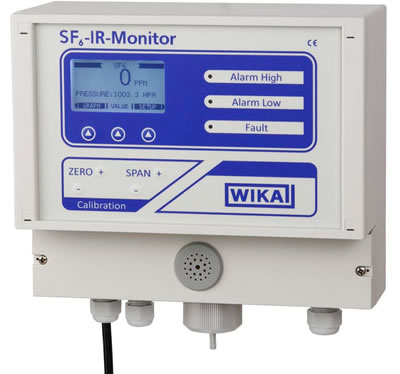

Прибор WIKA для мониторинга концентрации элегаза. Модель GA35

Монитор для непрерывного определения концентрации элегаза в закрытых помещениях.

Области применения

• Мониторинг концентрации элегаза в окружающем воздухе для охраны труда персонала в закрытых помещениях

Технические характеристики

• Прибор реагирует только на элегаз и следовательно, не подвержен помехам в виде влаги или в виде обычных летучих органических компонентов
• Малое время отклика
• Непрерывное измерение
• Легко встроить в систему распределенного контроля благодаря стандартному выходному сигналу 4 ... 20 мА
• Защита доступа к управлению с помощью пароля

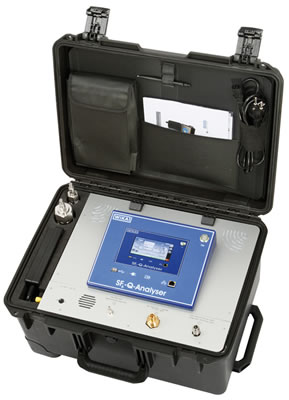

Аналитический прибор WIKA. Модель GA11

Аналитприбор служит для контроля качества элегаза.

Области применения

• Анализ качества элегаза в оборудовании с газовым заполнением

Технические характеристики

• Измеряет значения влажности, чистоты и концентрации продуктов распада
• Небольшой вес 25 кг облегчает транспортировку
• Три способа обращения с пробой газа после анализа исключают эмиссию в атмосферу:
  - Непосредственная обратная закачка пробы газа в резервуар с элегазом
  - Закачка пробы газа во внешний газовый баллон
  - Вывод газа во внешний мешок для временного хранения
• Батарейное питание позволяет выполнять пять измерений, либо работа от сети
• Нет ограничений по транспортировке

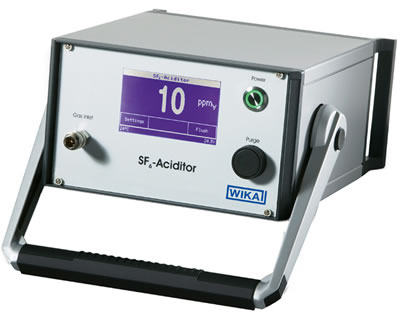

Анализатор WIKA для определения концентрации диоксида серы в элегазе. Модель GA25

Аналитприбор, определяющий концентрацию диоксида серы в элегазовом распределительном оборудовании. Концентрация SO₂ является индикатором наличия продуктов распада в элегазе.

Области применения

• Измерение концентрации диоксида серы в элегазе в распределительном оборудовании

Технические характеристики

• Быстрое получение результатов измерений в течение приблизительно 2 мин
• Малые габариты и вес
• Не требует обслуживания
• Управление прибором с помощью сенсорного дисплея
• Длительная работа без подзарядки

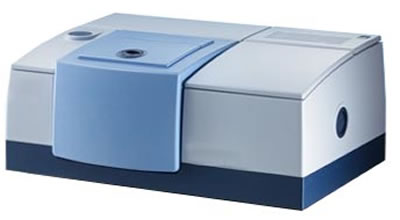

Измерительная система WIKA для лабораторного анализа продуктов разложения элегаза. Модель GFTIR

Аналитприбор, определяющий неразрушающим методом наиболее важные продукты разложения элегаза. Способен определять количественную концентрацию агрессивных веществ, вызывающих сильную коррозию.

Области применения

• Анализ проб элегаза, взятого из оборудования с газовым заполнением
• Лабораторный анализ с помощью ПК, программного обеспечения и базы данных

Технические характеристики

• Определение наличия и точное количественное измерение основных продуктов разложения элегаза
• Устойчивость к высокоагрессивным газам
• Неразрушающий метод измерения
• Заводская поверка, высокая и долговременная стабильность системы

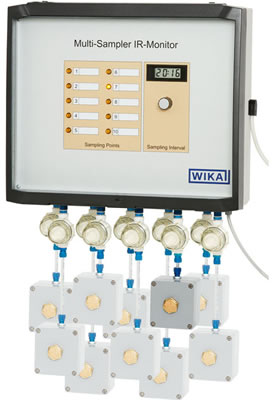

Мультиплексор WIKA для мониторинга концентрации элегаза. Модель GA35

Мультиплексор подключается на вход монитора эмиссии, модель GA35 или GA38. Обычно мониторинг концентрации элегаза производится в закрытых помещениях КРУЭ.

Области применения

• Позволяет организовать 5 или 10 измерительных точек совместно с приборами моделей GA35 или GA38

Технические характеристики

• Настриваемый интервал опроса измерительных точек
• Простая конструкция

Анализатор WIKA для контроля качества элегаза. Модель GA10

Инновационный анализатор элегаза с доступной ценой.

Области применения

• Анализ качества элегаза в оборудовании с газовым заполнением

Технические характеристики

• Модульный прибор определяет до четырех параметров элегаза (чистоту, влажность, концентрацию)
• Встроенный модуль обработки данных и резервуар для хранения проб
• Проверка соответствия результатов измерений предельными значениями по CIGRE, IEC или заданным пользователем граничными значениями
• Быстрое получение результатов 5 ... 7 мин
• Простота эксплуатации

Анализатор WIKA для определения влажности элегаза. Модель GA20

Аналитприбор, определяющий содержание влаги в элегазегазе. Позволяет контролировать и сводить к минимуму влажность элегаза для обеспечения безаварийной и долговременной работы оборудования.

Области применения

• Измерение содержания влаги в распределительном оборудовании с элегазовой изоляцией

Технические характеристики

• Быстрое получение результатов, приблизетельно через 5 мин
• Малые габариты и вес
• Не требует обслуживания
• Управление прибором с помощью сенсорного дисплея
• Длительная работа без подзарядки

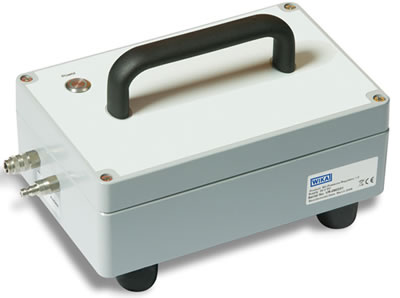

Устройство WIKA для контроля давления на входе газового анализатора. Модель GA05

Аналитприбор для анализа давления элегаза в оборудовании с небольшим избыточным давлением.

Области применения

• Повышает давление на входе газового анализатора

Технические характеристики

• Используется как переносной прибор благодаря батарейному питанию
• Совместим со всеми анализаторами элегаза WIKA
• Работает в замкнутых контурах элегаза
• Прост в обращении
