Система TRsystems BQS 224 для контроля поломки сверла

Система рассчитана на работу в токарных и фрезерных станках, обрабатывающих центрах и ротационных установках.

Система TRsystems BQS 224 для контроля поломки сверла является чрезвычайно полезным дополнительным устройством в токарных и фрезерных станках, обрабатывающих центрах и ротационных установках.

Комплектное решение включает в себя датчик и модуль управления.

Датчик BQS 224 надежно сканирует рабочий инструмент или заготовку на наличие и размеры. Благодаря многоуровневой системе герметизации прибор контроля поломки сверла справляется со всеми условиями классической металлообработки: эмульсии, смазки, агрессивные СОЖ, мелочь и стружка никак не влияют на датчик. Выдерживая до 10 миллионов циклов, BQS 224 чрезвычайно надежен. Держатель стилуса имеет диаметр 1,2 мм и может регулироваться до переменной длины макс. 165 мм.

Преимущества системы контроля поломки сверла BQS 224

• Меньше простоев системы, отходов и косвенных убытков благодаря надежному мониторингу инструмента
• Простая установка и техническое обслуживание благодаря малым габаритам и простой конструкции
• Прочный анодированный корпус
• Длительный срок службы - до 10 миллионов циклов благодаря концепции многоуровневого уплотнения и прочной конструкции

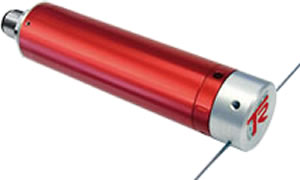

Датчик BQS 224

Преимущества

• Экономия средств за счет надежной системы контроля инструмента
• Малогабаритная конструкция с высокой плотностью монтажа комплектующих
• Отсутствие отходов и повреждений
• Простота монтажа, легкий доступ
• Прочный анодированный алюминиевый корпус
• Концепция многоступенчатой герметизации

Технические характеристики

• Класс защиты IP68
• Корпус алюминиевый, анодированный
• Срок службы до 10 миллионов циклов
• Угол сканирования 15°...300° в обе стороны
• Помехоустойчивость по DIN EN 61000-4-4
• Температура окружающей среды 0...+80 °С

Контроллер BQS с интерфейсом I/O

Преимущества

• Простота обращения
• Малогабаритная контсрукция
• Цанга монтажа на DIN-рейку
• USB 2.0 - обновляемый
• Светодиодный дисплей - Power, OK, KO, Error
• 4 цифровых входа
• 4 цифровых входа/выхода (программируемые)
• Мощность питания 12 Вт
• Выходы защищены от короткого замыкания
