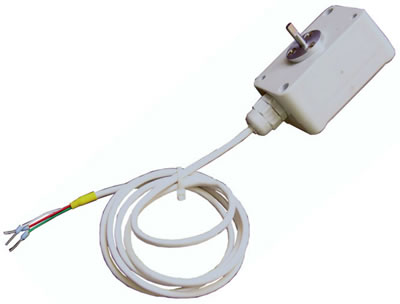

Энкодеры ТЭРА представляют собой оптоэлектронные датчики для определения отрезков траектории, частоты вращения, позиционирования и т.п.
Энкодер преобразовывает вращательное движение вала в электрические импульсы. Вращательный момент через передаточный трос передается на вал энкодера.
На валу закреплен диск с отверстиями напротив оптопары. Вращаясь он перекрывает-открывает световой поток. Наличие-отсутствие светового потока преобразовывается в электрический сигнал. Выходным устройством прибора является транзистор NPN структуры с открытым коллектором. Это дает возможность легко согласовать энкодер с измерительными приборами, такими как счетчик импульсов, тахометры и пр.

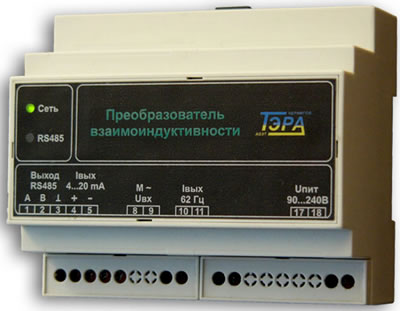

Преобразователи взаимоиндуктивности ТЭРА предназначены для преобразования входного унифицированного сигнала датчика взаимной индуктивности (манометра, дифманометра, вакуумметров, и тд.) в выходной унифицированный токовый сигнал и (или) RS485.
Данные преобразователи ТЭРА применяются в системах измерения, контроля и автоматического управления давлением, разности давления, разрежения и тяги. Работают с манометрами, дифманометрами, вакуумметрами, мановакуумметрами, напорометрами, тягомерами, а также с любыми другими датчиками, имеющими унифицированный выход взаимной индуктивности -10…10 и 0…10 мГн. Имеют встроенный режим градуировки потребителем под реальные датчики, возможность перестройки под нижнее или верхнее значение взаимоиндуктивности ±1мГн.
Разработанное схемное решение позволяет исключить влияние длины питающего кабеля на точность преобразования, а также отфильтровать промышленные помехи с частотами 50 Гц и ее гармониками.
