Плавающие захваты

Плавающие присоски – это специальные захваты с пневматическим управлением. Встроенный вакуумный генератор работает по принципу Бернулли. Такой захват Schmalz минимально соприкасается с деталью, поэтому идеален для перемещения очень хрупких изделий. Данный захват «плавает» над поверхностью изделия на воздушной подушке.

Преимущества плавающих присосок Schmalz

• Встроенный вакуумный генератор
• Перемещение с минимальным контактом
• Высокообъёмный поток
• Разделение тонких, пористых деталей

Номенклатура плавающих захватов Schmalz

• SBS 20 SF M5-IG, 10.01.01.12633
• SBS 20 HF M5-IG, 10.01.01.12650
• SBS 30 SF M5-IG, 10.01.01.12636
• SBS 30 HF M5-IG, 10.01.01.12651
• SBS 40 SF G1/8-IG, 10.01.01.12638
• SBS 40 SF G1/8-IG CS, 10.01.01.12776
• SBS 40 HF G1/8-IG, 10.01.01.12653
• SBS 60 SF G1/8-IG, 10.01.01.12641
• SBS 60 SF G1/8-IG CS, 10.01.01.12777
• SBS 60 HF G1/8-IG, 10.01.01.12655
• SBS 100 SF G1/8-IG, 10.01.01.12688
• SBS 100 HF G1/8-IG, 10.01.01.12689
• SBS 120 SF G1/8-IG, 10.01.01.13136
• SBS 120 HF G1/8-IG, 10.01.01.13139

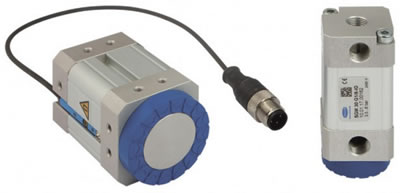

Магнитные захваты

Магнитные захваты приводятся в действие сжатым воздухом или вакуумом, поэтому ими можно управлять с помощью пневматических клапанов и малогабаритных эжекторов.

Создаваемое постоянным магнитом поле обеспечивает безопасный захват детали. Магнитные захваты Schmalz не нуждаются во внешнем источнике электропитания.

Преимущества магнитных захватов Schmalz

• Постоянный магнит обеспечивает безопасный захват
• Не требуется внешний источник электропитания
• Захватом можно управлять сжатым воздухом или сочетанием сжатого воздуха и вакуума

Номенклатура магнитных захватов Schmalz

• SGM 30 G1/8-IG, 10.01.17.00162
• SGM-HD 30 G1/8-IG, 10.01.17.00184
• SGM-S 30 G1/8-IG PNP, 10.01.17.00200
• SGM-S 30 G1/8-IG NPN, 10.01.17.00216
• SGM-HD-S 30 G1/8-IG PNP, 10.01.17.00352
• SGM 40 G1/4-IG, 10.01.17.00163
• SGM-HD 40 G1/4-IG, 10.01.17.00185
• SGM-S 40 G1/4-IG PNP, 10.01.17.00201
• SGM-S 40 G1/4-IG NPN, 10.01.17.00217
• SGM-HD-S 40 G1/4-IG PNP, 10.01.17.00348
• SGM 50 G1/4-IG, 10.01.17.00164
• SGM-HD 50 G1/4-IG, 10.01.17.00273
• SGM-S 50 G1/4-IG PNP, 10.01.17.00202
• SGM-S 50 G1/4-IG NPN, 10.01.17.00218
• SGM-HD-S 50 G1/4-IG PNP, 10.01.17.00270
• SGM 70 G1/4-IG, 10.01.17.00165
• SGM-HD 70 G1/4-IG, 10.01.17.00272
• SGM-S 70 G1/4-IG PNP, 10.01.17.00203
• SGM-S 70 G1/4-IG NPN, 10.01.17.00219
• SGM-HD-S 70 G1/4-IG PNP, 10.01.17.00354

Игольчатые захваты

Игольчатые захваты приводятся в действие сжатым воздухом. Иглы вдавливаются в изделие сжатым воздухом, а вытягиваются либо посредством пружины, либо также сжатым воздухом. Для надёжного захвата изделия иглы располагаются под углом.

Преимущества игольчатых захватов Schmalz

• Безопасное перемещение мягких и легко меняющих форму материалов
• Различные типы захватов для различных условий работы
• Выбор игол различного диаметра
• Регулируемый ход иглы

Номенклатура игольчатых захватов Schmalz

• SNG-AP
• SNGi-AE
• SNG-V
• SNG-V-HP
• SNG-M
• SNG-DL
• SNG-R / RV
• SNG-D / DV
• SNG-YV
• SNG-BV
• Монтажные принадлежности для игольчатых захватов Schmalz

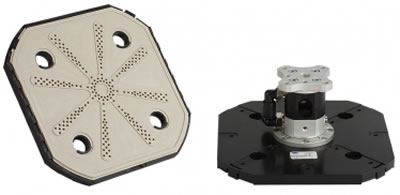

Захваты Schmzlz для тонких пластин

Специальные захваты для тонких пластин управляются пневматически с помощью встроенного вакуумного генератора. Эти захваты Schmalz идеально подходят для перемещения хрупких деталей, особенно для комплектующих фотоэлектрических систем - кремниевых панелей и секций. Благодаря высокообъёмному потоку и умеренному уровню вакуума, данные захваты Schmalz идеально подходят для работы с очень хрупкими изделиями.

Преимущества захватов Schmalz для тонких пластин

• Предельно быстрое и точное перемещение
• Достижение кратчайших циклов обработки (менее одной секунды)
• Максимальная производительность при сохранении качества фотоэлектрических секций
• Высокообъёмный поток с незначительным потреблением воздуха
• Встроенный генератор вакуума с функцией сброса
• Регулируемый расход всасываемого воздуха (дополнительно)

Номенклатура захватов Schmalz для тонких пластин

• SWGm, размеры: 125 мм х 125 мм и 156 мм x 156 мм
• SWGm Wet, размеры: 125 мм х 125 мм и 156 мм x 156 мм

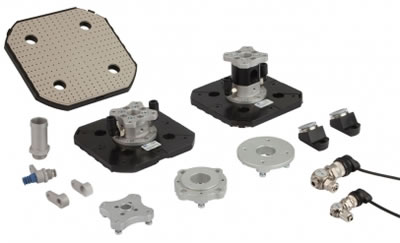

• Модульные комплектующие для захватов SWGm

Захваты Schmalz SCG для композитных материалов. Присоски для этих захватов

Специальные захваты Schmalz для композитных материалов управляются пневматически с помощью встроенного вакуумного генератора. Благодаря высокообъёмному потоку и умеренному уровню вакуума они идеально подходят для перемещения хрупких деталей.

Преимущества захватов Schmalz для композитных материалов

• Безопасный захват пористых материалов, а также деталей, которые лишь частично перекрывают присасывающую поверхность
• Предельно короткое время цикла и точное позиционирование
• Встроенный генератор вакуума
• Высокообъёмный поток
• Встроенная функция сброса
