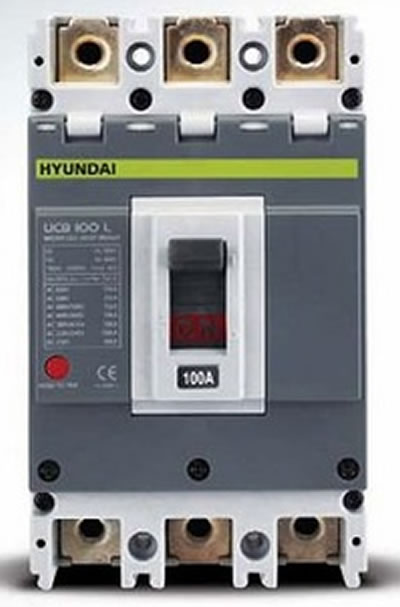

Автоматы HHI в литом корпусе общего назначения

Общая информация

Автоматические выключатели Hyundai серии U, отвечающие стандарту IEC 60947-2, имеют современные габариты, широкий диапазон настраиваемых рабочих характеристик и мощные функциональные возможности. Регулируемые параметры в полном диапазоне с различными приводными механизмами предоставляет пользователю широкие возможности для проектирования системы и повышенную гибкость для различных нагрузок цепи.

Тип UAB, компактный

• 30-100 AF, 5-30 кА при напряжении 380/415 В переменного тока, 2-4 полюса
• Компактные габариты 75(ширина) x 130(высота) x 60(глубина) мм, 3 полюса

Тип UCB, универсальный

• 50 -1600 AF, 18-130 кА при напряжении 380/415 В переменного тока, 2-4 полюса
• Фиксированный или регулируемый механизм теплового отключения до 800 AF
• Электронный механизм отключения для 1000 - 1600 AF

Тип UPB, повышенной мощности

• 125-630 AF, 85-150 кА при напряжении 380/415 В переменного тока, 3-4 полюса, Ics = 100 % Icu
• Фиксированный или регулируемый механизм теплового отключения до 250 AF
• Электронный механизм отключения для 400-630 AF

Автоматы HHI в литом корпусе специального назначения

Hyundai Heavy Industries также выпускает автоматические выключатели в литом корпусе для решения различных специальных прозводственных задач, а также для общей защиты цепей.

Тип Motor Protection - защита двигателя

• 125-250 AF, 100-130 кА при напряжении 380/415 В переменного тока, 3 полюса
• Для защиты электродвигателей
• Внешнее исполнение по типу UPB

Тип Q-class (UL 489, NEMA AB-1)

• 100-250 AF, 85 кА при напряжении 380/415 В переменного тока, 3 полюса
• Для использования на атомных электростанциях
• Внешнее исполнение по типу UPB

Тип Switch Disconnector - выключатель-разъединитель

• 50-1250 AF, 3 полюса
• Только для включения-отключения
• Внешнее исполнение по типам UAB, UCB и UPB

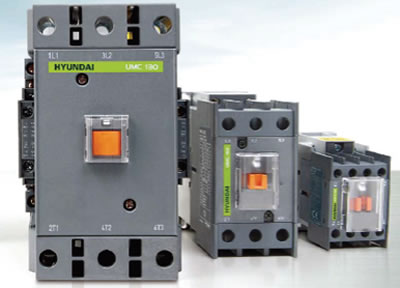

Контакторы Hyundai Heavy Industries

Общая информация

Выпускаетмые Hyundai Heavy Industries контакторы серии U соответствуют стандарту с IEC 60947-4-1. В них используется модульная конструкция, которая позволяет в одно касание устанавливать дополнительные принадлежности. Благодаря оптимизированной конструкции и конструкции, спроектированной для обеспечения самых строгих требований к безопасности, контакторы серии U можно использовать в различных системах управления, а также на верфях и электростанциях, где высокая надежность и производительность являются главными критериями при выборе комплектующих.

Контакторы 9-100 AF

• Рабочее напряжение переменного и постоянного тока
• Прямое подключение к тепловым реле перегрузки
• Возможен монтаж на винтах и на DIN-рейке
• Функция переключения конденсатора с помощью дополнительного коммутационного блока

Контакторы 115-800 AF

• Работа независимо от вида напряжения (переменное и постоянное) (постоянного/переменного) напряжения
• Отсутствие помех за счет применения технологии намагничивания постоянным током
• Простота осмотра и замены
• Компактные габариты и малый вес

Принадлежности

• Вспомогательный контактный блок
• Блок механической блокировки
• Блок механической фиксации
• Блок электронного таймера
• Разрядник
• Поглотитель перенапряжений

Реле Hyundai Heavy Industries

К контакторам серии U Hyundai Heavy Industries предлагает предлагает различные реле, обеспечивающие контроль замыкания, защиту от перегрузки и защиту двигателя.

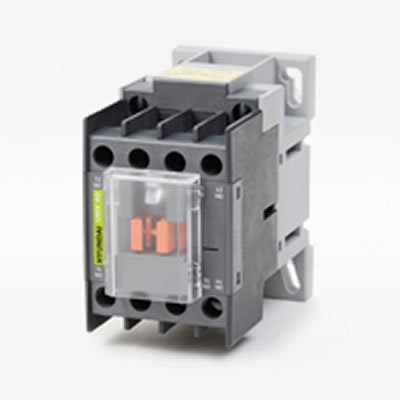

Реле управления

• Рабочее напряжение переменного и постоянного тока
• Контактные пары: 4NC, 1NO + 3NC, 2NO+2NC, 3NO + 1NC, 4NO
• Быстрое срабатывание в цепях управления и системах автоматизации производства

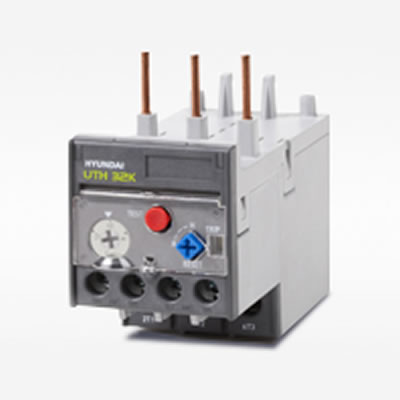

Термореле максимального тока

• 9 А - 800 А
• Прямое подключение к контактору и переходнику на DIN-рейке до 100 AF
• Гарантированная надежность благодаря тесту II на совместную работу с контактором

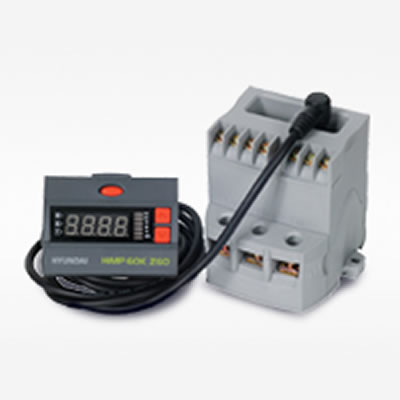

Реле защиты двигателя

• Многофункциональная защита и дистанционное управление
• Точность измерения с помощью микросхемы РМС
• Анализ данных с помощью коммуникационной функции
• Простота замены благодаря модульной структуре

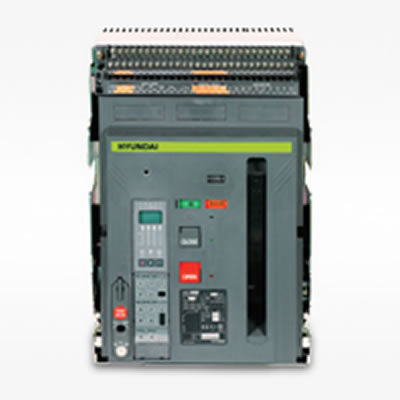

Воздушные автоматы Hyundai Heavy Industries типов UAN и UAS

Общая информация

Воздушные выключатели Hyundai Heavy Industries соответствуют стандарту IEC 60947-2 и оптимизированы для использования в промышленном и морском оборудовании. Благодаря мощной защите, особой конструкции и надежной работе, эти аппараты являются лучшим решением для электрической системы.

Основные особенности автоматов UAN и UAS

• Наибольшая отключающая способность: 150 кА (6300 AF на 500 В)
• 100% мощности для N-фазы
• Простота обслуживания благодаря рамочной системе крепления
• Различные принадлежности и дополнительные защитные реле отключения (реле перегрузки)
• Три типа подключения (вертикальное или горизонтальное, переднее, комбинированное)
• Одобрено основными судовыми регистрами
• Номинальное импульсное выдерживаемое напряжение (Uimp): 12 кВ
• Одобрено KS/CB, испытано DEKRA

Технические характеристики

• Выходная мощность: 50 кВт, 100 кВт, 250 кВт
• Выходное напряжение: 380 В, 400 В
• Максимальный КПД: 94.6 - 97.0 %
• Класс защиты: IP20 (установка внутри помещения)
• Коэффициент мощности: >0.99
• Защитные функции: повышенное или пониженное напряжение на входе, перегрузка по току на входе, повышенное или пониженное напряжение на выходе, перегрузка по току на выходе, аномальная частота электрической системы, аварийное секционирование энергосистемы, повышенная температура

Автоматы типа UAN

• 630 - 6300 AF
• 65 кА -100 кА при 690 В переменного тока

Автоматы типа UAS

• 630 - 6300 AF
• 55 кА -100 кА при 690 В переменного тока

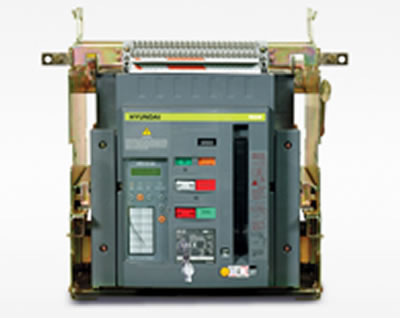

Воздушные автоматы Hyundai Heavy Industries типов HiAN и HiAS

Основные особенности

• Многофункциональное реле защиты с семью опциями
• Специальная конструкция для простоты монтажа, эксплуатации и проверки
• Различные принадлежности

Технические характеристики

Автоматы типа HiAN

• 630 - 6300 AF
• 70 кА -120 кА при 500 В переменного тока

Автоматы типа HiAS

• 630 - 6300 AF
• 50 кА -65 кА при 500 В переменного тока

Вакуумные автоматы Hyundai Heavy Industries по стандарту IEC

Вакуумные автоматы Hyundai Heavy Industries по стандарту ANSI

Общая информация

Вакуумные выключатели Hyundai Heavy Industries обеспечивает высокую производительность для промышленных объектов, электростанций и судов через передовые вакуумные технологии.

Технические характеристики

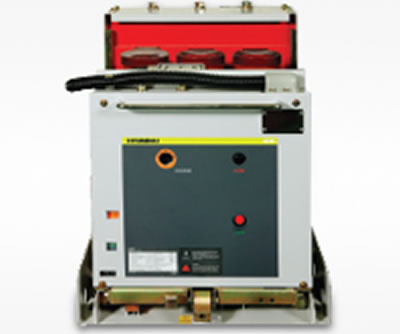

Вакуумные автоматы по стандарту IEC

• 7,2-17,5 кВ, 25-50 кА, 630-4000 А
• 24/25,8 кВ; 12,5-40 кА, 630-3150 А
• 36/40,5 кВ 25-31,5 кА, 630-3150 А
• Высокая диэлектрическая прочность за счёт вакуумного прерывателя 10⁻⁷ мбар
• Надежные механические характеристики и длительный срок службы
• Жесткая конструкция моторно-пружинного механизма
• Прекрасная размыкающая способность благодаря специальным материалам контактов

Вакуумные автоматы по стандарту ANSI

• 4,76 кВ, 25-50 кА, 1200-4000 А
• 15 кВ, 25-40 кА, 1200-3000 А
• 38 кВ, 31,5-40 кА, 1200-3000 А
• Высокая диэлектрическая прочность за счёт вакуумного прерывателя 10⁻⁷ мбар
• Надежные механические характеристики и длительный срок службы
• Жесткая конструкция моторно-пружинного механизма
• Прекрасная размыкающая способность благодаря специальным материалам контактов

Вакуумные контакторы Hyundai Heavy Industries, тип UVC

Вакуумные контакторы Hyundai Heavy Industries, тип HCA

Общая информация

Вакуумные контакторы Hyundai Heavy Industries разработаны и изготовлены для режимов частого переключения. Особое внимание в этих моделях уделено вопросам безопасности и гарантии качества. Вакуумные контакторы HHI также можно использовать для коммутации и управления электродвигателями среднего напряжения с короткозамкнутым и фазным ротором, для нагрузок нагрузок среднего напряжения, печей сопротивления, конденсаторов и трансформаторов.

Технические характеристики

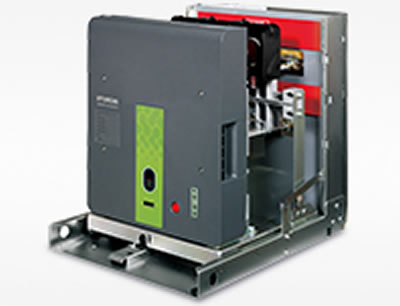

Вакуумные контакторы HHI, тип UVC

• 3,6-7,2 кВ, 200-400 А
• Механизм постоянно под напряжением или блокируемый
• Тип: закреплённый или выкатной
• Компактные габариты и пониженное энергопотребление
• Отсутствие помех благодаря использованию ШИМ-контроллера
• Гарантированное качество после испытаний на прерывание, ток 50 кА, с предохранителем 24R, и испытания на выносливость при настенном монтаже

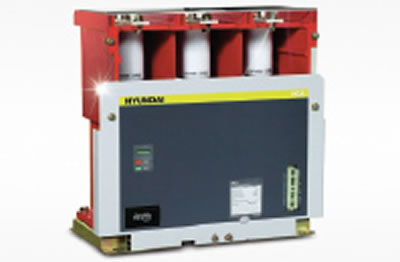

Вакуумные контакторы HHI, тип HCA

• 3,6-7,2 кВ, 200-400 А
• Механизм постоянно под напряжением или блокируемый
• Тип: закреплённый или выкатной
• Наличие металлического затвора, проходного и заземляющего выключателя
• Гарантированное качество после испытаний на прерывание, ток 50 кА, с предохранителем 24R

Вакуумные прерыватели Hyundai Heavy Industries

Общая информация

При малых габаритах вакуумные прерыватели Hyundai Heavy Industries обладают высокой способностью прерывать токи повреждения и отключать нагрузку в электрораспределительных системах. Прерыватели HHI прошли испытания в лабораториях KEMA и KERI по стандартам IEC и ANSI. Вакуумные прерыватели Hyundai продолжают надежно работать после различных испытаний и полного производственного процесса.

• 7,2-40,5 кВ, 4-50 кА, 400-4000 А
• Применяется в вакуумных выключателях, вакуумных контакторах, РПН масляных трансформаторов и элегазовых распредустройствах.



Миниатюрные автоматические выключатели Hyundai Heavy Industries

Аппараты Hyundai миниатюрной серии являются составной частью группы автоматических выключателей и контакторов HHI, обеспечивая полную защиту от перегрузки, короткого замыкания, тока утечки на землю, а также мониторинг системы. Их можно применять на жилых, коммерческих и промышленных объектах. Аппараты Hyundai миниатюрной серии отличаются безопасностью, простотой установки и удобством использования при высокой надежности, которая высоко оценена международными сертификационными организациями по стандартам IEC.

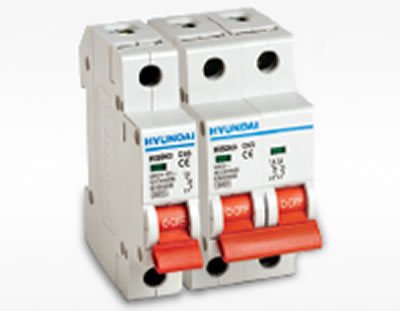

Миниатюрные автоматические выключатели, тип HiBD

• Защита от перегрузки и токов короткого замыкания
• 3, 4.5, 6, 10 кА в при напряжении переменного тока 240/415 В
• 1, 2, 3, 4, 5, 6, 10, 13, 15, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А
• Полюсы: 1, 2, 3, 4, 1+n и 3+N
• Кривая B, С, D
• Вспомогательный выключатель, выключатель аварийной сигнализации, независимый расцепитель, минимальный расцепитель напряжения

Миниатюрные автоматические выключатели, тип HBD

• Защита от перегрузки и токов короткого замыкания
• 5, 10 кА при 240/460 В переменного тока
• 10, 15, 20, 30, 40, 50, 60, 70, 80, 90, 100 А
• Полючы: 1, 2, 3

Дифференциальные автоматические выключатели Hyundai Heavy Industries

Тип HiRC

• Защита от тока утечки на землю
• 16, 25, 32, 40, 63, 80, 100 А
• 10, 30, 100, 300, 500 мА
• 2, 4 полюса
• Тип: AC, A

Тип HiRO

• Защита от перегрузки, токов короткого замыкания и утечки на землю
• 4,5 кА при 240 В переменного тока
• 1, 3, 5, 6, 10, 16, 20, 25, 32, 40 А
• 10, 30, 100, 300, 500 мА
• Полюсы: 1+N
• Тип: AC

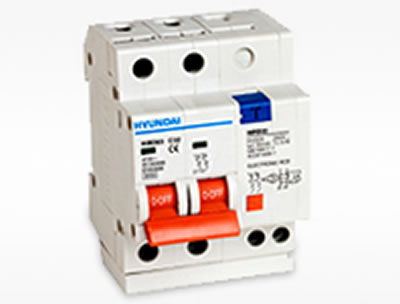

Тип HiRD

• Защита от перегрузки, токов короткого замыкания и утечки на землю
• 6, 10 кА при 40/415 В переменного тока
• 1, 2, 3, 4, 5, 6, 10, 13, 15, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А
• 10, 30, 100, 300, 500 мА
• Полюсы: 1+N
• Тип: AC

Миниатютные выключатели-разъединители Hyundai Heavy Industries

• Разъединение
• 16, 32, 63, 100, 125 А
• 1, 2, 3, 4 полюса
