Баллонные аккумуляторы

Гидропневматические аккумуляторы с эластичным разделительным баллоном в качестве разделительного элемента между сжимаемой газовой камерой и рабочей жидкостью.

Баллонные аккумуляторы HYDAC состоят из сварного или кованного бака высокого давления, разделительного баллона, а также из арматуры для подвода газа и жидкости.

Наряду со стандартной конструкцией также возможны специальные конструкции для специальных случаев применения, в особенности для очень высоких скоростей отбора (например до 100 л/с) и давлений (например, до1 000 бар).

Основные характеристики

• Номинальный объем: 0,5 ... 450 л
• Допустимое рабочее избыточное давление: до 1 000 бар
• Стандартные эластомеры: акрилнитрилбутадиеновый каучук (NBR), эпихлоргидриновый каучук (ECO), изобутиленизопреновый каучук (IIR), фторэластомер (FKM) (фтор-пропилен-мономер – FPM)
• Материалы корпуса аккумулятора: высокоуглеродистая сталь, нержавеющая сталь, алюминий

Преимущества баллонных аккумуляторов HYDAC

• Высокая скорость забора
• Отсутствие перепада давлений между жидкостью и газом
• Малые габариты
• Отсутствие потребности в трудоемком техобслуживании
• Высокая частота зарядки и разрядки

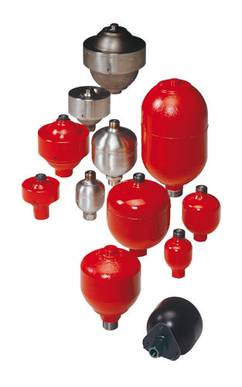

Мембранные аккумуляторы

Гидропневматические аккумуляторы с эластичной мембраной в качестве разделительного элемента между сжимаемой газовой подушкой и рабочей жидкостью. Компания HYDAC предлагает более 30 вариантов мембранных аккумуляторов и более 300 различных разъемов для жидкостей.

При этом мембранные аккумуляторы HYDAC имеют сварную или резьбовую конструкцию, изготавливаются из различных сортов стали, эластомеров, и обладают различными разъемами для подключения газа.

Основные характеристики

• Номинальный объем: 0,075 ... 4 л
• Допустимое рабочее избыточное давление: 40 ... 750 бар
• Эластомеры: акрилнитрилбутадиеновый каучук (NBR), эпихлоргидриновый каучук (ECO), изобутиленизопреновый каучук (IIR), фторэластомер (FKM) (фтор-пропилен-мономер – FPM) и другие
• Материалы корпуса аккумулятора: высокоуглеродистая сталь, нержавеющая сталь, алюминий и другие.

Преимущества

• Оптимизированная с точки зрения функций и веса конструкция
• Любое положение при монтаже
• Отсутствие перепада давлений между жидкостью и газом
• Отсутствие потребности в трудоемком обслуживании и продолжительный срок службы

Поршневые аккумуляторы

Гидропневматические аккумуляторы со свободно двигающимся поршнем в качестве разделительного элемента между сжимаемой газовой подушкой и рабочей жидкостью.

Поршневые аккумуляторы компании HYDAC состоят из сверхчисто обработанной внутри цилиндрической оболочки с, как правило, ввинченной со стороны газа и жидкости крышки и поршня со специальными системами уплотнения.

Поршневые аккумуляторы можно очень гибко адаптировать к требованиям клиентов. Объем выбирается плавно. Положение поршня можно увидеть и использовать для функций переключения в гидравлической системе.

Основные характеристики

• Номинальный объем: до 3 300 л
• Допустимое рабочее избыточное давление: до 1 000 бар
• Скорость перемещения поршня: в зависимости от системы уплотнения, в нормальном случае до 5 м/с; возможны более высокие скорости
• Материалы корпуса аккумулятора: высокоуглеродистая сталь, нержавеющие материалы, алюминий.

Преимущества

• Минимальный перепад давлений между жидкостью и газом
• Большой полезный объем
• Разное положение при монтаже
• Возможен контроль положения поршня при помощи различных систем
• Отлично подходят для послевключенного оборудования
• Очень большой объемный расход
• Газ не выходит резко в случае дефекта уплотнения

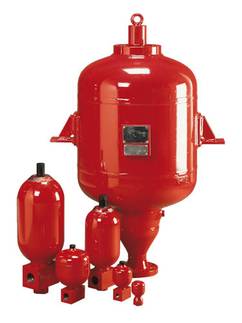

Гидравлические демпферы

Обобщенное понятие для демпферов пульсаций, стабилизаторов подачи на всасывании, гасителей гидравлических ударов или амортизаторов ударов и шумогасителей звука (гидроакустические глушители или шумопоглотители).

Демпферы пульсаций состоят, как правило, из баллонных, поршневых или мембранных аккумуляторов, снабженных блоками, впускающими и выпускающими рабочую жидкость, или без них.

Стабилизаторы подачи на всасывание и шумогасители основываются на различных конструктивных принципах.

Колебания объема или давления, возникающие в гидравлических системах, отрицательно сказываются на функционировании и сроке службы отдельных компонентов оборудования. Эти пульсации можно демпфировать благодаря применению гидропневматических демпферов после точного анализа системы и последующего определения размера демпфера. Таким образом, применение гидравлических демпферов компании HYDAC дает экономические преимущества и обеспечивает технологическую безопасность.

Основные преимущества

• Уменьшение пульсаций давления, улучшение характеристик объемных насосов на выходе
• Предотвращение поломок линий и арматуры
• Защита измерительных устройств и их функции в системе
• Уменьшение шумовой нагрузки в гидравлических системах
• Снижение затрат на техническое обслуживание и ремонт
• Увеличение срока службы оборудования.

Аккумуляторные станции

Полностью соединенные трубопроводами, готовые к эксплуатации установки со всеми необходимыми клапанами, арматурой и предохранительными устройствами в качестве отдельного аккумулятора или в исполнении для дополнительного подключения баллонов с азотом для увеличения полезного объема.

Благодаря системному мышлению компании HYDAC, за счет объединения отдельных компонентов HYDAC возникает система HYDAC, например, баллонная или поршневая аккумуляторная станция.

Благодаря модульной конструкции аккумуляторных станций компания HYDAC в состоянии точно реализовывать пожелания клиентов. С учетом необходимых клиенту эксплуатационных параметров, компания HYDAC рассчитывает необходимый объем аккумуляторов при помощи программы для расчета параметров аккумуляторов: ASP – Accumulator Simulations Program (программа для моделирования аккумуляторов).

Для защиты гидроаккумуляторов от недопустимого повышения температуры и/или превышения давления HYDAC рекомендует применять штатные предохранительные устройства одноименной марки.

Сильфонные аккумуляторы

Гидропневматические аккумуляторы с металлическим сильфоном в качестве разделительного элемента между сжимаемой газовой подушкой и рабочей жидкостью.Разделительный элемент представляет собой сильфон или сварной мембранный сильфон.

Применение металлических сильфонных аккумуляторов компании HYDAC разнообразно. Например, они используются для демпфирования пульсаций в больших дизельных двигателях или в химической промышленности. В авиационной промышленности эти аккумуляторы зачастую служат в качестве аккумулятора энергии или для компенсации объема.

Основные характеристики

• Номинальный объем: до 6 л
• Допустимое рабочее избыточное давление: до 210 бар

Преимущества

• Газонепроницаемые
• Не требуют технического обслуживания
• Устойчивы к действию среды в широком диапазоне температур

Специальные аккумуляторы

HYDAC является единственным производителем, который поставляет аккумуляторы всех типов собственной разработки и производства.

Наиболее известными типами аккумуляторов являются баллонные, поршневые и мембранные аккумуляторы. С учетом требований клиентов, отраслей и рынка постоянно осуществляются усовершенствования и создаются новые аккумуляторы, которые включают в себя специальные конструкции, такие как пружинные и легковесные аккумуляторы.

Благодаря этому не только предлагается широчайший ассортимент стандартной продукции, но и разрабатываются специальные решения, которые оптимально адаптируются к конкретному случаю, в том числе и комплектные системы.

Некоторые сферы применения, где предъявляются особые требования к давлению, объему, энергии, разделительной среде, а также к эластомерам и материалу, из которого изготавливаются аккумуляторы

• Аккумулирование энергии
• Энергоснабжение испытательных стендов
• Компенсация объемного расширения
• Компенсация утечек масла
• Поддержание давления на постоянном уровне
• Компенсация температуры
• Сглаживание пульсаций насосов
• Демпфирование гидравлических ударов
• Глушение шума
• Разделение сред в смазочных системах
• Балансировка
