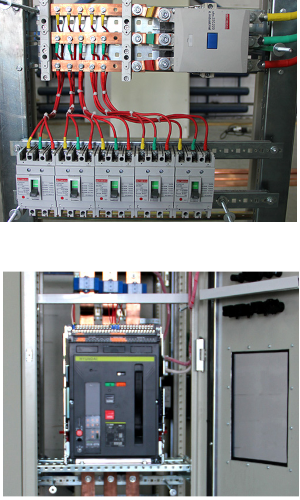

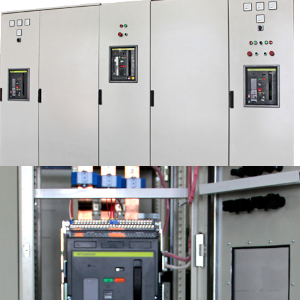

ГРЩ E.NEXT устанавливается для распределения электроэнергии и защиты линий от короткого замыкания или перегрузки на объектах гражданского и жилищного строительства, трансформаторных подстанциях (ТП 6-10 кВ), являясь, как правило, её низковольтной составляющей.
Главный распределительный щит (ГРЩ), или распределительный щит низкого напряжения, РЩНН – распределительный щит, через который осуществляется прием и распределение электроэнергии по объекту электроснабжения или какой-либо его части. Щиты ГРЩ предназначены для приема и распределения электроэнергии (также в отдельных случаях учета) в сетях переменного тока с разделенными нулевыми защитным и рабочим проводниками, возможно подключение к сетям с глухозаземленной нейтралью (тип заземления TN-C, TN-S, TN-CS) напряжением до 380 В, частотой 50 Гц, защиты линий при перегрузках и коротких замыканиях. В качестве ГРЩ может служить щит, изготовленный по индивидуальному заказу, вводно-распределительное устройство или щит низкого напряжения подстанции, например щит из панелей ЩО-90. ГРЩ включает в себя защитные коммутационные аппараты (автоматические выключатели, предохранители, блоки АВР) и средства учета электроэнергии. Исполнение щитов ГРЩ и их габаритные размеры определяются схемой главных цепей, в зависимости от которой может быть установлено следующее оборудоваание: автоматические выключатели, выключатели погрузки, блок-рубильники с предохранителями, рубильники-разъединители, блоки АВР.
Входящие в состав системы компоненты имеют разрешение на применение в опасных зонах.

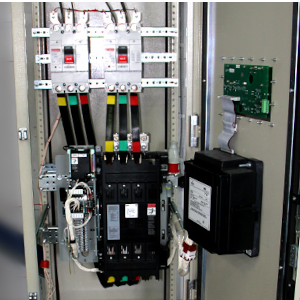

Устройства автоматического ввода резерва предназначены для приема и распределения электрической энергии переменного тока частотой 50 Гц в глухозаземленных сетях нейтралью, для восстановления питания потребителей путем включения резервного ввода при отключении основного, а также для защиты линий, отходящих от перегрузок и токов замыкания.
Шкафы АВР имеют исполнение с односторонним обслуживанием и предназначены для установки на промышленных, жилых, коммерческих и общественных объектах, их климатическое исполнение и категория размещения согласно ГОСТ 15150-69 соответствует УЗ. В качестве третьего независимого источника питания для особой группы I категории электроприемников могут использоваться специальные агрегаты бесперебойного питания, дизельные электростанции, аккумуляторные батареи и т.п.

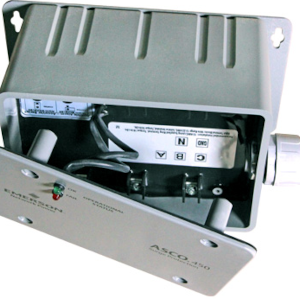

Устройство защиты от выбросов (перенапряжений) PULSAR серии 450 фирмы ASCO – это высококачественная система отвода выбросов тока, разработанная для защиты чувствительного электронного оборудования от импульсных помех и электрических шумов. Изделия специально разработаны для защиты телекоммуникаций (базовые станции связи, сотовая связь, объекты закрытой связи и т.п.).
Данное устройство ASCO представляет собой высококачественную систему отвода выбросов тока, разработанную для защиты чувствительного электронного оборудования от импульсных помех и электрических шумов, вызываемых переходными процессами в электрической сети, за счет использования сборок быстродействующих варисторов. подобранных по своим параметрам с высокой точностью. Конструктивное исполнение и технические параметры подавителей PULSAR позволяют перекрыть все классы защиты. Достигается это, прежде всего, высоким быстродействием, менее 0,5нс (превосходит любые аналоги более чем в 40 раз), большой перегрузочной способностью (даже самая маломощная модель способна выдержать ток импульсной помехи в 40 000 А), комплексной защитой (обеспечивается контроль фазных, линейных напряжений, а также потенциала между нейтралью и контуром заземления).
Устройства компенсации реактивной мощности служат для повышения коэффициента мощности cos(φ) электроустановок промышленных предприятий и распределительных сетей, а также для автоматической поддержки его на заданном уровне (cos(φ) не ниже 0,9).
Настройки компенсации реактивной мощности E.NEXT типа УКМ предназначены для автоматической компенсации реактивной мощности нагрузки потребителей трехфазных электрических сетей напряжением 0,4 кВ, частотой 50 Гц. Конденсаторные установки компенсации реактивной мощности УКМ изготавливаются в зависимости от мощности в навесном или напольном исполнении. Установки УКМ соответствуют всем действующим требованиям ПУЭ. В данных установках используются только высококачественные сухие самовосстанавливающиеся МКР конденсаторы, контакторы со особыми приставками опережающего включения и микропроцессорные регуляторы реактивной мощности. Установки компенсации реактивной мощности типа УКМ выпускаются мощностью от 25 до 1000 кВАр.
КРУ применяются в качестве распределительных устройств напряжением 6-10 кВ трансформаторных подстанций, включая комплектные и контейнерные, а также в качестве распределительных пунктов.
Малогабаритные модульные комплектные распределительные устройства е.DF и е.DR внутренней установки и одностороннего обслуживания предназначены для приема и распределения электрической энергии переменного трехфазного тока частотой 50 Гц с напряжением 6–24 кВ и номинальным током до 800 А (опционально — до 1250 А). Ячейки е.DF и е.DR применяются в распределительных пунктах и трансформаторных подстанциях городских и сельских распределительных сетей, а также сетей промышленного назначения. Конструкция ячеек е.DF и е.DR позволяет использовать их при реконструкции распределительных пунктов и подстанций, а также для расширения энергообъектов. Модульная концепция, объединяющая все функции систем среднего напряжения, удовлетворяет всем требованиям, предъявляемым к данному классу, в части безопасности персонала и защиты окружающей среды и позволяет реализовать самые разнообразные и сложные схемные решения с минимальными финансовыми затратами и максимальной экономией пространства.
Ячейки е.DF и е.DR – это компактный дизайн, удобство и простота монтажа и обслуживания, надежность, экономичность и эксплуатационная безопасность. Система малогабаритных распределительных устройств среднего напряжения е.DF и е.DR представляет собой комплекс ячеек различного назначения, сконструированных по модульному или блочному принципу. В качестве коммутационных аппаратов используются вакуумные выключатели и элегазовые выключатели нагрузки, поэтому габаритные размеры ячеек минимальны для оборудования такого класса напряжения, что особенно важно в условиях ограниченного пространства. Ячейки оборудованы всеми блокировками, исключающими ошибки эксплуатационного и обслуживающего персонала, обеспечивая тем самым легкое и безопасное управление коммутационными аппаратами. Дополнительная опция — система сброса давления, защищающая персонал от последствий возникновения дуги внутри корпуса.

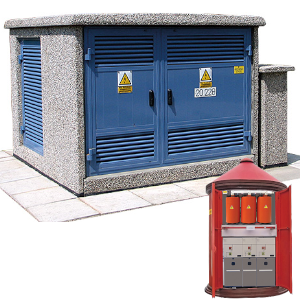

КТП используются для преобразования напряжений в электрических сетях. Технологически могут быть исполнены в различных корпусах: в корпусе из железобетона; в металлическом корпусе; в корпусе из сэндвич-панелей. Комплектация КТП осуществляется согласно опросному листу и однолинейной схеме, предоставляемых Заказчиком.
Комплектные трансформаторные подстанции предназначены для приема, преобразования и распределения электроэнергии трехфазного переменного тока частотой 50 Гц с напряжением 10(6)кВ в радиальной или кольцевой схемах сетей электроснабжения потребителей. Подразделяются на: однотрансформаторные и двухтрансформаторные подстанции внутреннего (e.cts.i) и внешнего (e.cts.o, e.cts.r) обслуживания. Бетонные трансформаторные подстанции используются заместо строительства закрытых трансформаторных подстанций. Все подстанции E.NEXT e.cts изготовлены из высококачественного бетона марки В-35. Толщина стен и качество бетона гарантируют прочность, обеспечивают достаточную теплоизоляцию и предотвращают образование росы на оборудовании внутри подстанции.
Строение состоит из надземной части и кабельного отсека, которые после монтажа по месту установки являются одним компактным сооружением. Все элементы здания выполнены из негорючих или не поддерживающих горение материалов. Маслосборники под трансформатором рассчитаны на 100% содержания масла установленных трансформаторов (в случае применения масляных трансформаторов). Благодаря разнообразию архитектурного выполнения крыш и широкой гамме цветов окраски наружных стен подстанция гармонично вписывается в окружающую архитектуру. Все подстанции высокой степени готовности, с инсталляцией внутреннего освещения, к месту монтажа поставляются автомобильным транспортом. После установки по месту, производится монтаж трансформатора, подключение кабелей и системы заземления.
