Шинные системы BELIMO MP-Bus

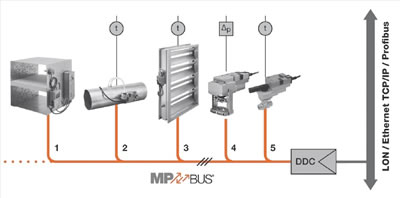

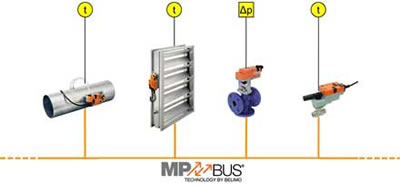

MP-Bus это шина BELIMO, построенная по принципу ведущий (MP-Master) / ведомый (Slave). К ведущему MP-Master может быть подключено по шине до 8 шт. ведомых : MP/MFT(2) приводов для воздушных заслонок или MP/MFT(2) приводов для устройств регулировки водяного потока, МР приводов для противопожарных клапанов или МР устройств для систем VAV.

МР-Master является коммуникационным узлом (SPS или DDC контроллеры с МР интерфейсом) или МР устройством перехода (для подключения к полевой шине). BELIMO PC-Tool MFT-P также MP-Master.

В системе MP-Bus к одному MP/MFT(2) приводу может быть подключен один датчик (S). Данные , получаемые с датчика, записываются приводом и в цифровом виде передаются через MP-Bus шину. Определение и расчет данных с датчика производится в MP-Master. К МFT приводам могут подключаться активные датчики (с выходным сигналом 0…10 В=) и переключатели ОТКР/ЗАКР. Кроме того пассивные резистивные датчики (например Pt1000) могут подключаться к приводам типа MP/MFT2 .

Передача данных и электропитание в системе MP-Bus осуществляется по одному кабелю. Напряжение питания MP/MFT(2) приводов защищено заземлением и питанием 24 В ~ или 24 В=. Ведущий MP-Master контроллер осуществляет коммуникацию с подключенными приводами через МР коммуникационный кабель, который одновременно используется и для «земли» и для подачи напряжения.

Не требуется ни специальный кабель, ни закрывающие резисторы. Шина MP-Bus может быть установлена с использованием любого доступного кабеля. Система BELIMO MP-Bus была спроектирована специально по принципу ведущий – ведомый для приводов и датчиков в системах ОВиК. Она позволяет сгруппировать любые 8 элементов вместе и подключить их к любой системе высшего уровня (BACnet®, LonWorks®, Modbus RTU, EIB/KNX, Profibus DP, Ethernet TCP/IP и т.д.). Управляющим устройством MPMaster могут быть как шлюзы UK24BAC, UK24LON, UK24MOD или UK24EIB, выпускаемые BELIMO, так и любой другой шлюз и контроллер другого производителя с интегрированным МР интерфейсом.

Распределённые системы управления LON (Local Operating Network)

Преимущества системы LON включают в себя значительное снижение расходов на проводку, большую доступность, понятное расположение и существенное увеличение функциональности.

Независимый комитет (LonMark) контролирует совместимость отдельных изделий путем установления стандартов и принятия решения об обновлениях. Члены LonMark - производители продуктов (например, Belimo), системные интеграторы и конечные пользователи. LonMark продвигает стандарт LonMark и удостоверяют различные продукты в целях достижения интероперабельности взаимодействия. Продукты Belimo LonWorks были сертифицированы LonMark.

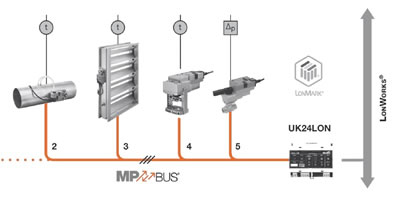

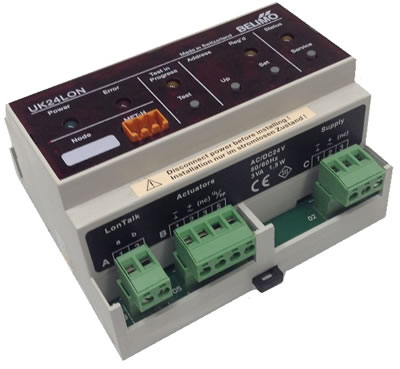

Шлюз UK24LON преобразует сигналы по протоколу MP, поступающих от MP- и MFT-устройств и датчиков, в сеть LONWORKS®. В UK24LON, цифровая информация от системы управления с обратной связью преобразуется в стандартные сетевые переменные (SNVTs). Таким образом, функции приводов могут быть напрямую связаны с LONWORKS®.

Подключение датчиков

Один датчик может быть подключен в MP / MFT (2) привода. Таким образом, аналоговый сигнал из датчиков может быть легко оцифрованы с приводом Belimo - и передается с помощью LONWORKS® UK24LON.

Устройства BELIMO, работающие по протоколу Modbus RTU

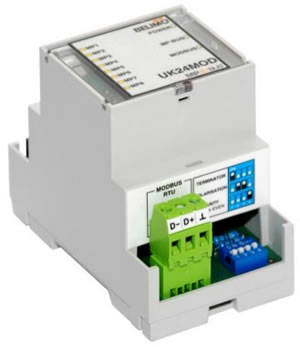

Шлюз UK24MOD

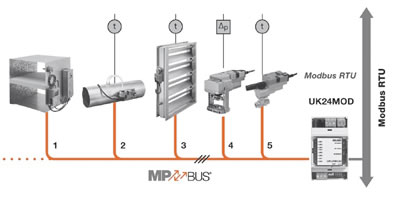

С помощью шлюза UK24MOD в систему, работающую по протоколу Modbus RTU (RS-485), можно установить до восьми -совместимых приводов BELIMO, совместимых с шиной MP-Bus. Шлюз UK24MOD позволяет управлять приводами с цифровым управлением через шину MP-Bus и контролировать их текущий статус . Информация об управлении и обратной связи осуществляется в UK24MOD и обрабатываются с помощью команд по протоколу Modbus.

Подключение датчиков

Один датчик можно подключить к приводу MP/MFT(2). Это может быть пассивный датчик сопротивления (PT1000, NI1000 или NTC), активный датчик (выход 0 ... 10 В) или переключающий контакт. Это обеспечивает простой способ оцифровки аналогового сигнала датчиков с приводом Belimo и передачи его через UK24MOD к Modbus. Очень простой ввод в эксплуатацию. Modbus параметризуется с помощью DIP переключателей (адрес, скорость, прекращение работы сети, поляризация).

Устройства BELIMO, работающие по протоколу BACnet

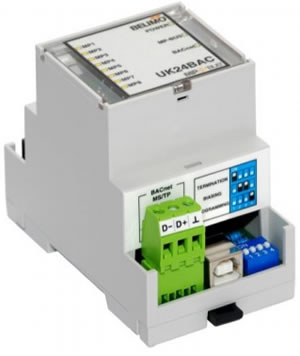

Шлюз UK24BAC

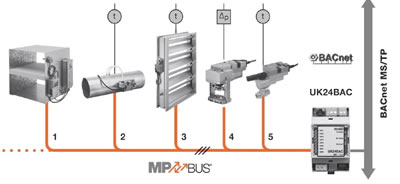

С помощью шлюза UK24BAC в систему, работающую по протоколу MS/TP (RS-485), можно установить до восьми MP-Bus-совместимых приводов BELIMO. Шлюз UK24BAC позволяет управлять приводами цифровым сигналом через шину MP-Bus и получать обратно их текущий статус. Информация о управлении и обратной связи отображается в UK24BAC как объекты BACnet. Шлюзу UK24BAC соответствует определенный профиль контроллера BACnet Application (B-ASC).

Подключение датчиков

Один датчик можно подключить к приводу MP/MFT(2). Это может быть пассивный датчик сопротивления (PT1000, NI1000 или NTC), активный датчик (выход 0 ... 10 В) или переключающий контакт. Это обеспечивает простой способ оцифровки аналогового сигнала датчиков с приводом Belimo и передачи его через UK24BAC к BACnet. Очень простой ввод в эксплуатацию. Основные параметры (адрес, скорость, ...) настроены с помощью переключателей DIP.

Устройства BELIMO, работающие с коммуникационной шиной KNX

Шлюз UK24EIB

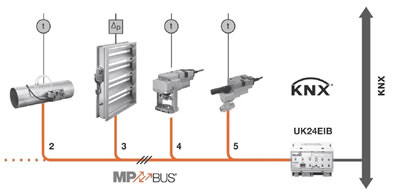

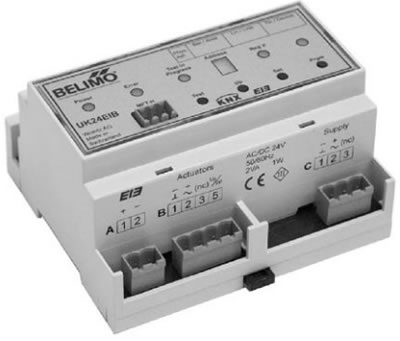

Шлюз UK24EIB сертифицирован Европейской ассоциацией по инсталляционным шинам (EIBA). Шлюз соединяет шину BELIMO MP-Bus с шиной KNX. С помощью UK24EIBДо можно подключить до восьми приводов со стороны МP-Bus. Оцифроманная информация, идущая от систем управления и обратной связи, преобразуется в сигнал по протоколу KNX.

Подключение датчиков

Один датчик можно подключить к приводу MP. Таким образом, аналоговый сигнал датчика легко преобразуется в цифровой, идёт на привод BELIMO и передается с помощью через шлюз UK24EIB по протоколу KNX.

Совместимость

Шлюз UK24EIB не выполняет функций управления. Эти функции выполняет KNX-совместимый контроллер на стороне шины KNX. Контроллер связан со шлюзом UK24EIB через KNX, с помощью которого он управляет приводами MP на MP-Bus, а также считывает значения с датчиков.
