Абсолютные, инкрементальные и тросовые
поворотные энкодеры TR Electronic

Стандартные компактные поворотные энкодеры

22 мм. Оригинальные многооборотные энкодеры TR Electronic в миниатюрном исполнении 22 мм. SSI, аналоговые

22 мм. Оригинальные многооборотные энкодеры TR Electronic в миниатюрном исполнении 22 мм. SSI, аналоговые


  • Абсолютный энкодер CMV22 - A, <= 256 Rev. (C) Компактный энкодер, (V) Сплошной вал, аналоговый
  • Абсолютный энкодер CMV22 - A, <= 4096 Rev. (C) Компактный энкодер, (V) Сплошной вал, аналоговый
  • Абсолютный энкодер CMV22 - SSI (C) Компактный энкодер, (V) Сплошной вал, SSI
  • Абсолютный энкодер CMV22 - ASI (C) Компактный энкодер, (V) Сплошной вал, ASI

36 мм. Компактное исполнение энкодеров 36 мм. Полностью магнитное сканирование. Повышенная непроницаемость и безопасность при промывке (IP69k)

36 мм. Компактное исполнение энкодеров 36 мм. Полностью магнитное сканирование. Повышенная непроницаемость и безопасность при промывке (IP69k)


  • Наружный диаметр 36 мм
  • Одно- и многооборотные энкодеры, простые и двойные детекции
  • Выпускаются в исполнении с полным резервироваием с 2 передачами, 2 детекторами, 2 блоками питания магнитная до 12 бит, оптическая до 18 бит на оборот, однооборотные / инкрементные а также с защитой по IP69k; корпус сварной газонепроницаемый

Энкодеры C__582 – стандартная конструкция с максимально улучшенными характеристиками

Энкодеры C__582 – стандартная конструкция с максимально улучшенными характеристиками


  • Высокоточные оптические: 15 бит/оборот, 18 бит/оборот
  • Надежные магнитные: 13 бит/оборот, 15 бит/оборот
  • До 256 000 абсолютно сканированных оборотов
  • Поддерживают современные протоколы Industrial Ethernet, другие промышленные интерфейсы от SSI до PROFIBU
  • Сервофланец, зажимной фланец
  • Накладной полый вал до 15 мм
  • Сквозной полый вал до 15 мм
  • Муфты осевые или радиальные
  • Параметрируемый редуктор
  • Время обновления менее 1 мс
  • Новейшие стандарты связи для Industry 4.0
  • Предустановка «на лету» для корректировки в процессе

Энкодеры TR Electronic CD_58MM

Энкодеры TR Electronic CD_58MM


Энкодеры CD_58MM — это полностью дублированные многооборотные датчики, которые вписываются в стандартное монтажное пространство энкодера диаметром 58 мм. Обычному энкодеру с накладным полым валом (валом с глухим отверстием) требуется глубина около 65 мм при номинальном диаметре 58 мм и боковой муфтк. Таким образом, энкодер CD_58MM подходит везде, где может работать простой SSI или инкрементный поворотный датчик диаметром 58 мм. Угловое положение главного вала и многооборотных сателлитов определяется только с помощью магнита, что делает энкодер нечувствительным к конденсации. Электроника обоих модулей энкодера спроектирована с резервированием от источника питания до выхода сигнала. Возможны различные тактовые частоты SSI и независимо запрограммированное разрешение и нулевые точки.

  • Синхронный последовательный интерфейс
  • Сплошной вал и накладной полый вал
  • Стандартные европейские (метрические) и американские (британские) валы и фланцы
  • Полностью независимые одно- и многооборотное сканирование

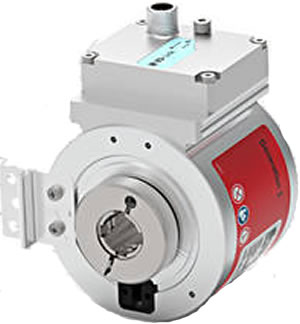

Энкодеры TR Electronic C_H 80

Энкодеры TR Electronic C_H 80


  • Энкодеры C_H 80 — под сплошной вал до 25 мм (без паза 27 мм)
  • Прямые интерфейсы, полевые шины, Industrial Ethernet

Энкодеры TR Electronic C_H110

Энкодеры TR Electronic C_H110


  • Энкодеры C_H110 — под сплошной вал до 50 мм
  • Прямые интерфейсы, полевые шины, Industrial Ethernet

Энкодеры TR Electronic Q_H80

Энкодеры TR Electronic Q_H80


  • Энкодеры с полым валом и двойным интерфейсом
  • Опционально со вторым однооборотным сканированием

Энкодеры TR Electronic AEV70

Энкодеры TR Electronic AEV70


  • Энкодеры AEV70 во взрывозащищённом исполнении
  • Абсолютные энкодеры, отвечающие требованиям ATEX, в корпусах из алюминия или нержавеющей стали для оборудования с повышенными санитарно-гигиеническими требованиями. Корпуса защищены от давления и способны работать в самых суровых условиях температурного класса T6 в зоне 1 (газы) или 21 (пыль)
  • Огромный выбор интерфейсов включает подходящий энкодер для любых требований

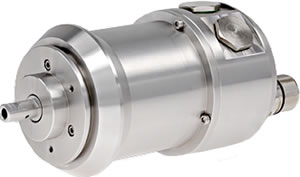

Энкодеры TR Electronic CEV84

Энкодеры TR Electronic CEV84


  • Энкодеры CEV84 в корпусах из нержавеющей стали
  • Для агрессивных условий окружающей среды: прямые интерфейсы, полевая шина, Industrial Ethernet

Энкодеры TR Electronic C_V115

Энкодеры TR Electronic C_V115


  • Энкодеры C_V115 — еще один компонент, расширяющий свободу пользователя в использовании современных энкодеров
  • Энкодеры TR Electronic C_V115 идеально подходят для применения в тяжелой промышленности, на открытых горных работах и в логистических системах «судно-берег»
  • Монтаж с помощью фланца 115 мм или монтажной лапы
  • Все интерфейсы энкодеров серии C__582: PROFIBUS, PROFINET, CANopen, EtherCAT, EtherCAT P, EtherNet/IP, Ethernet POWERLINK, DRIVE-CLiQ, Interbus-S, IO-Link, RS485, SSi, ASI RS485
  • Валы 12 мм, 14 мм и 20 мм, шпоночный паз и/или резьба на конце в качестве опции
  • Обогрев при эксплуатации в диапазоне температур до –40 °C

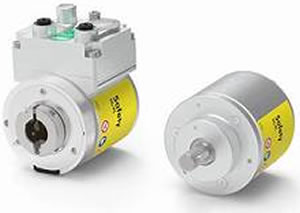

Энкодеры TR Electronic CD_582 + FS

Энкодеры TR Electronic CD_582 + FS


  • Энкодеры CD_582 + FS — стандартный промышленный корпус с типоразмером 58 мм содержит полностью двойную систему датчиков с прямой оценкой безопасности и подключением к PROFINET / PROFIsafe
  • Повышенная безопасность оборудования и персонала гарантирована сертификацией п отребования SIL (сертифицированы в соответствии с действующими стандартами (IEC 61508 / EN 62061, EN ISO 13849-1)
  • В зависимости от возможной опасности защитные функции разрабатываются в соответствии с SIL 3/PLe или SIL2/PLd, т.е. TR-Electronic предлагает идеально адаптированные абсолютные и инкрементальные энкодеры для обоих уровней безопасности

Энкодеры TR Electronic CD_75

Энкодеры TR Electronic CD_75


  • Энкодеры TR Electronic CD_75 — это встраиваемые устройства отвечающие нормам SIL3/PLe и определяющие фиксированные положения и значения частоты вращения
  • Абсолютные многооборотные измерения
  • Установка непосредственно в шинных системах с защитой от ошибок PROFISAFE (Profibus, Profinet)
  • Протокол Open Safety (Powerlink)
  • Функциональная безопасность через EtherCAT
  • Аналогичны исполнению по ATEX для зоны 2/22

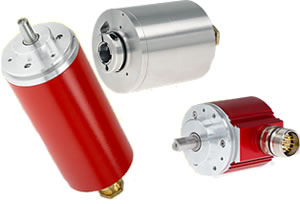

Энкодеры TR Electronic AD_88

Энкодеры TR Electronic AD_88


  • Энкодеры TR Electronic AD_88 удовлетворяют нормам SIL3 и предназначены для взрывоопасных зон 1/21
  • Отвечают требованиям ATEX, в корпусах из алюминия или нержавеющей стали для систем с повышенными санитарно-гигиеническими нормами
  • Корпуса защищены от давления и могут использоваться в самых суровых условиях температурного класса T6 в зоне 1 (газы) или 21 (пыль)
  • Огромный выбор интерфейсов позволяет выбрать подходящий энкодер под любые требования заказчика

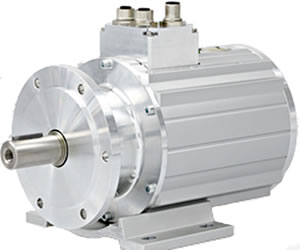

Энкодеры TR Electronic CDV115

Энкодеры TR Electronic CDV115


  • Энкодеры TR Electronic CDV115 безопасны внутри, а снаружи рассчитаны на тяжёлые условия работы.
  • Усиленные подшипники
  • Прочный корпус
  • Стабильный монтажный фланец по IL3, PLe
  • Безопасная шинная система

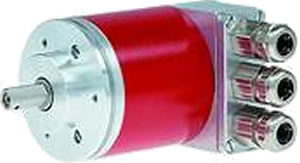

Энкодеры TR Electronic 65

Энкодеры TR Electronic 65


  • Энкодеры TR Electronic 65 дают больше пространства для подключения устройств полевой шины с протоколами PROFIBUS, DeviceNET, CANopen
  • Крышка полевой шины позволяет выполнять прямую прокладку кабелей на строительной площадке

Инкрементальные поворотные энкодеры. Тросовые энкодеры

Энкодеры TR Electronic серии IM_36

Энкодеры TR Electronic серии IM_36


  • Компактные инкрементальные энкодеры с наружным диаметром 36 мм

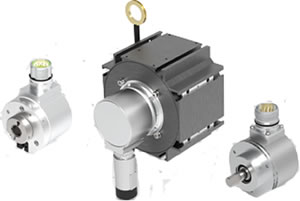

Энкодеры TR Electronic серий IEV, IES, IEH 58

Энкодеры TR Electronic серии IEV, IES, IEH 58


  • Инкрементальные энкодеры с фиксированным разрешением

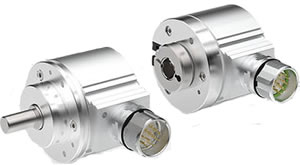

Энкодеры TR Electronic серий IE58/IH58

Энкодеры TR Electronic серий IE58/IH58


  • Обычные аппаратные энкодеры в корпусе 58 мм, разрешение определяется диском скодовой прошивкой

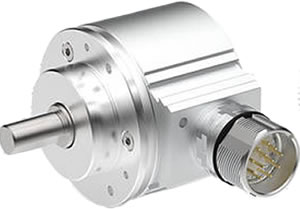

Энкодеры TR Electronic серии IDx58P

Энкодеры TR Electronic серии IDx58P


  • Компактные двойные инкрементные энкодеры для широкого круга заказчиков

Энкодеры TR Electronic серии I_58+FS

Энкодеры TR Electronic серии I_58+FS


  • Обеспеыивают функциональную безопасность оборудования по требованиям SIL3, PLe

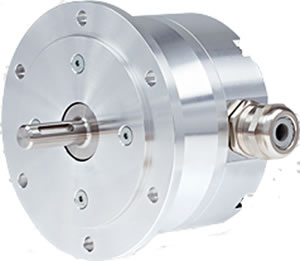

Энкодеры TR Electronic серии I_99

Энкодеры TR Electronic серии I_99


  • Энкодеры в корпусе повышенной прочности, со сплошным и глухим валом

Энкодеры TR Electronic серий IE_582/IO_582

Энкодеры TR Electronic серий IE_582/IO_582


  • Логистическое чудо: разрешение выбирается с помощью программного обеспечения, до 65536 шагов/оборот

Энкодеры TR Electronic серии IH76

Энкодеры TR Electronic серии IH76


  • Энкодеры с полым валом диаметром до 28 мм

Энкодеры TR Electronic серии IH 120

Энкодеры TR Electronic серии IH 120


  • Энкодеры со сквозным полым валом, диаметр до 55 мм

Тросовые энкодеры TR Electronic

Тросовые энкодеры TR Electronic


  • Тросовые энкодеры TR Electronic - абсолютные или инкрементальные - идеально подходят для конкретных требований к энкодерам
  • Три класса удовлетворяют специфические требования по механической нагрузке, рабочему циклу, сроке службы, разрешению и воспроизводимости
  • Энкодеры SL 30 рассчитан на многолетнее использование с высокой скоростью работы. Благодаря большому количеству опций систему можно адаптировать под различные требования к оборудованию
  • Механизмы вытягивания троса также рассчитаны на использование во взрывоопасной среде и совместимы с энкодерами TR Electronic AE_70
