Преобразователи частоты AC650 и AC650V

Общая информация

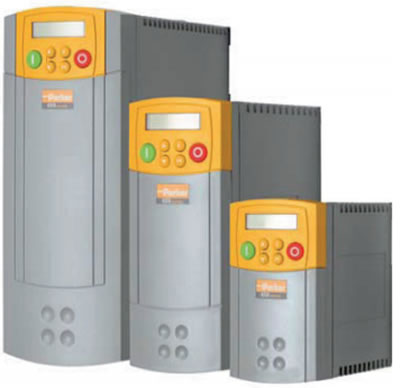

Преобразователи частоты Parker серий AC650 и AC650V


Преобразователи частоты серий AC650 и AC650V представляют собой семейство приводов переменного тока, которые предлагают удобное, экономичное решение для самых разных систем управления электродвигателями переменного тока без обратной связи, от простейших до самых сложных.

Серия AC650 имеет выбираемые одной клавишей заранее запрограммированные приложения, так что настройка происходит быстро и легко без ненужных поисков. Частотники AC650V имеют дополнительное преимущество векторного алгоритма сверхвысокого вращающего момента и гибкость управления полностью программируемым блоком управления. Имеются приводы мощностью до 110 кВт с трехфазным питанием 400 В и мощностью 1,5 кВт с напряжением питания 230 В.

Все частотники Parker имеют встроенные фильтры, отвечающими стандартам электромагнитной совместимости.

ПО ConfigEd Lite+ ConfigEd Lite+ для настройки и конфигурирования частотников Parker

ConfigEd Lite+ ConfigEd Lite+ – программное обеспечение на основе ОС Windows, значительно упрощающее конфигурирование, параметризацию, мониторинг и диагностику приводов переменного и постоянного тока, осуществляемых из одного пакета. При запуске программы пользователь c помощью инструкций меню настройки шаг за шагом выполняет процедуру ввода системы в эксплуатацию. Это обеспечивает достижение максимальной эффективности работы привода за минимальное время без необходимости поиска ненужных параметров или пунктов меню. После запуска параметры могут быть отслежены в виде цифровых значений или с помощью 4 каналов регистрирующего масштабирующего устройства. Для упрощения мониторинга пользователь может включить любой параметр в специальный персонализированный список или же просматривать только те из них, чьи величины отличаются от стандартных заводских настроек.

Технические особенности преобразователей частоты Parker

Питание

  • Однофазные устройства: 220- 240 В перем.тока ±10%; 50-60 Гц ±5%
  • Трехфазные устройства: 380-460В перем.тока ±10%; 50-60 Гц ±5%

Окружающая температура: от 0 до 40°C

Перегрузка: 150% в течение 30 с

Выходная частота: 0 – 240 Гц

Класс защиты: IP20

Входы и выходы

  • Аналоговые входы: 2; управление частотой вращения (0-10В, 4-20 мА)
  • Аналоговые выходы: 1; конфигурируемая пользователем выходная частота/нагрузка (0-10 В)
  • Цифровые входы: 3 (650В - 6); конфигурируемые пользователем пуск/ остановка/ направление/заданные скорости (8)
  • Цифровые входы /выходы: 1 (650В 2); конфигурируемые пользователем как входы или выходы
  • Цифровые релейные выходы: 1; конфигурируемые пользователем релейные выходы (1A при 240В)
  • Все выходы конфигурируются по следующей логике: при (не при) скорости/при (выше) минимальной скорости / работающий (остановленный/ работоспособный (отключенный)/выше (ниже) заданной нагрузки.
  • Термисторный вход двигателя

Встроенный модуль программирования и управления

Защищенная паролем клавиатура с шестью кнопками, обеспечивающая управление следующими функциями:

  • пуск/стоп
  • направление
  • увеличить/понизить скорость
  • навигация по меню
  • настройка параметров

ЖК-дисплей с подсветкой, показывающий 4-значный отсчет:

  • выходного тока
  • частоты заданной точки
  • выходной частоты
  • предупредительный сигнал для вращения привода
  • статус аварийных сигналов привод готов
  • ошибка при перегрузке по току
  • ошибка при превышении напряжения
  • повышенная температура теплоотвода
  • повышенная температура двигателя
  • перегрузка I x t
  • пониженное напряжение
  • потеря сигнала 4-20 мА
  • остановка двигателя
  • внешняя ошибка
  • ошибка динамического тормоза

Технические характеристики

Однофазные приводы, номинальное напряжение 230 В. Указаны номинальная мощность (кВт), выходной ток (А) и типоразмер

  • 650(V)-002-230-F / 0,25 / 1,5 / 1
  • 650(V)-003-230-F / 0,37 /2,2 / 1
  • 650(V)-005-230-F / 0,55 /3,0 /1
  • 650(V)-007-230-F / 0,75 / 4,0 / 1
  • 650(V)-011-230-F / 1,1 / 5,5 / 2
  • 650(V)-015-230-F / 1,5 / 7,0 / 2

Трёхфазные приводы, номинальное напряжение 400 В. Указаны номинальная мощность (кВт), выходной ток (А) и типоразмер

  • 650(V)-003-400-F / 0,37 / 1,5 / 2
  • 650(V)-005-400-F / 0,55 / 2,0 / 2
  • 650(V)-007-400-F / 0,75 / 2,5 / 2
  • 650(V)-011-400-F / 1,1 / 3,5 / 2
  • 650(V)-015-400-F / 1,5 / 4,5 / 2
  • 650(V)-022-400-F / 2,2 / 5,5 / 2
  • 650(V)-030-400-F / 3,0 / 6,8 / 3
  • 650(V)-040-400-F / 4,0 / 9,0 / 3
  • 650(V)-055-400-F / 5,5 / 12 / 3
  • 650(V)-075-400-F 7,5 16 3
  • 650VC-0110-400 / 11 (15) / 23 (31) / C
  • 650VC-0150-400 / 15 (18) / 30 (37) / C
  • 650VD-0180-400 / 18 (22) / 38 (45 ) / D
  • 650VD-0220-400 / 22 (30) / 45 (59) / D
  • 650VD-0300-400 / 30 (37) / 59 (73) / D
  • 650VE-0370-400 37 (45) 73 (87) / E
  • 650VE-0450-400 / 45 (55) / 87 (105) / E
  • 650VF-0550-400 / 55 (75) / 105 (145) / F
  • 650VF-0750-400 / 75 (90) / 145 (165) / F
  • 650VF-0900-400 / 90 (110) / 180 (205) / F

Стандарты

Серия 690+ отвечает требованиям всем международным стандартов стандартов, если устройства установлены в полном соответствии с руководством для конкретного изделия.

Маркировка CE - стандарт EN50178 (безопасность, директива для низковольтной аппаратуры), стандарт EN61800-3 (электромагнитная совместимость) со встроенными фильтрами
