Низковольтная коммутационная аппаратура Mitsubishi Electric

Низковольтные автоматические выключатели. Контакторы и пускатели

Силовые автоматические выключатели низкого напряжения

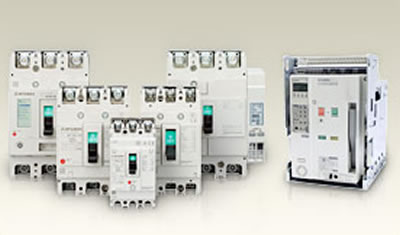

Низковольтные силовые выключатели Mitsubishi Electric

Уже более полувека компания Mitsubishi Electric активно представлена на рынке низковольтной коммутационной аппаратуры. Например, серией WS-V с новой, прорывной технологией расцепления. В зависимости от области применения, силовые выключатели Mitsubishi Electric подразделяются на различные типовые ряды.

  • Компактные автоматические силовые выключатели
  • Устройства защитного отключения (УЗО)
  • Силовые выключатели для распределительных щитов и шкафов
  • Воздушные силовые выключатели
  • Реле дифференциальной токовой защиты
  • Принадлежности и сопутствующая продукция

Компактные силовые автоматические выключатели Mitsubishi Electric

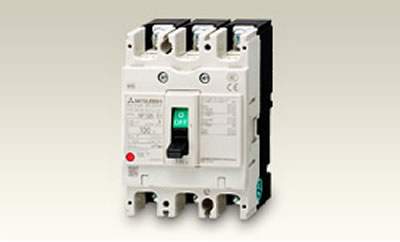

Компактные силовые автоматические выключатели Mitsubishi Electric

Mitsubishi Electric выпускает обширную номенклатуру аппаратов защиты от перегрузки и короткого замыкания Эти автоматы являются главными устройствами для защиты оборудования среднего напряжения. Автоматические выключатели имеют различные исполнения (например, малогабаритное), что повышает удобство для пользователей.

Автоматические выключатели в литом корпусе компании Mitsubishi Electric с электронной индикацией перегрузки – одни из самых миниатюрных и передовых автоматических выключателей в мире. В частности, они разработаны на основе хорошо зарекомендовавшей себя микропроцессорной технологии.

Новые автоматы WSS отвечают национальным и международным классам защиты, соответствующим стандартам EN и IEC для аппаратов промышленного назначения и для расширенных поставок. Новая технология защитного отключения гарантирует высокую надежность и максимальную защиту.

Главные особенности

  • От 30 А до 1600 А в одном типоразмере (3- и 4-полюсные)
  • Система расцепления максимального тока (термомагнитная или электронная)
  • Исполнение для неразъемного или вставного монтажа
  • Отключающая способность до 200 кA

Устройства защитного отключения (УЗО)

Устройства защитного отключения Mitsubishi Electric

Mitsubishi Electric представляет обширную производственную программу устройств защиты от перегрузки, короткого замыкания и поражения электричеством в низковольтных установках. Эти аппараты являются главными устройствами для защиты оборудования среднего напряжения. Коммутационная аппаратура имеет различные исполнения (например, малогабаритные), что повышает удобство для пользователей.

Устройства защитного отключения ELCB применяются для защиты от поражения электричеством, а также для противопожарной защиты. В остальном они работают аналогично силовым выключателям в литом корпусе.

Силовые автоматические выключатели для распределительных щитов и шкафов

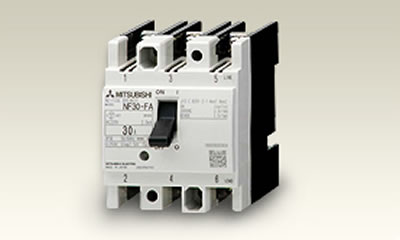

Силовые автоматические выключатели Mitsubishi Electric для распределительных щитов и шкафов

Этот обширная номенклатура малогабаритных выключателей открывает широкие возможности выбора. Данные выключатели экономят место при встраивании в распределительные шкафы или щиты. Они имеют особо компактное исполнение.

Серия BH

Силовые автоматические выключатели Mitsubishi Electric для распределительных щитов и шкафов

Выключатели этой серии хорошо встраиваются в распределительные шкафы и щиты.

Воздушные силовые автоматические выключатели Mitsubishi Electric

Воздушные силовые автоматы Mitsubishi Electric

Воздушные силовые автоматы Mitsubishi Electric образуют неотъемлемую часть системы защиты оборудования уже на участке ввода питания. Воздушные силовые выключатели обладают высоконадежной коммутирующей способностью и отвечают самым строгим требованиям, предъявляемым к электроснабжению зданий, заводов, морских судов и т. п.

Силовые выключатели – SUPER AE

Серия воздушных выключателей SUPER AE включает модели от 1000 А до 6300 A с широким диапазоном регулируемой отключающей способности. В нижнем секторе серии находится модель AE1000 с самой малой настройкой тока Ir, равной 157 А. Максимальная возможная настройка 6300 А у модели AE6300.

Основные особенности

  • Весь диапазон выключателей
  • Типоразмеры от 1000 A до 6300 A
  • Широкий диапазон параметров
  • Отключающая способность до 130 кA
  • Наращиваемая силовая нагрузка
  • Оптимальная система отключения при перегрузке

Модельный ряд: стандартное исполнение SW, высокоэффективное исполнение SH

Реле дифференциальной токовой защиты

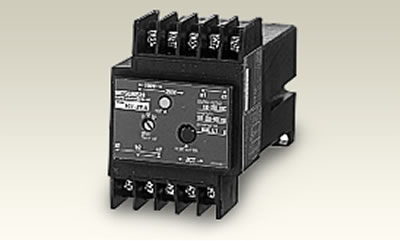

Дифференциальные защитные реле Mitsubishi Electric

Эти реле защищают от тока утечки, дополняя уже имеющуюся защиту электрооборудования.

  • NV-ZBA. Реле действуют по принципу самоудержания. Занимают мало места при монтаже и относятся к классу "compact economic"
  • NV-ZHA. Реле имеют электрическое самоудержание и относятся к классу "harmonic surge ready" ("готовность к гармоническим всплескам"). Применяются в системах с преобразователями частоты
  • NV-ZAA. Реле имеют функцию самосброса. Возможно комбинирование с трансформатором тока (ZCT). Реле распознает токи утечки и при отключении напряжения автоматически сбрасывается

Принадлежности и сопутствующие изделия

Принадлежности к низковольтным коммутационным аппаратам Mitsubishi Electric

Принадлежности помогают расширить функциональность автоматического выключателя Обширный выбор внутренних и внешних принадлежностей. Все принадлежности предлагаются в виде опциональных устройств. Они повышают безопасность и удобство эксплуатации автомата.

  • Внутренние принадлежности. Эти принадлежности встраиваются в выключатель в предусмотренных для этого местах. Они служат для индикации состояния выключателя или для дистанционного расцепления выключателя
  • Внешние принадлежности. Эти принадлежности устанавливаются вне выключателя. Они служат для электрического привода дистанционного привода рычага выключателя или для блокировки рычага во избежание недозволенного переключения выключателя
  • Контрольные приборы. Тестеры, позволяющие проверить, проконтролировать и настроить значения срабатывания выключателей серии WS-V электронного типа, типоразмеров от 125 A до 250 A

Контакторы и пускатели

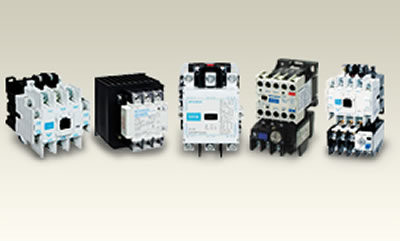

НКонтакторы и пускатели Mitsubishi Electric

Компактное исполнение, модульные возможности расширения и энергоэкономная конструкция – таковы главные особенности низковольтных коммутационных приборов Mitsubishi Electric. Серия MS-N включает в себя силовые контакторы, максимальные реле тока и вспомогательные контакторы. Благодаря монтажу на стандартных DIN-рейках и единому расстоянию между клеммами, монтаж и соединение проводкой выполняются особенно просто. Силовые контакторы Mitsubishi Electric отвечают всем наиболее важным мировым стандартам и классификациям судов.

Пускатели серии MS-N имеют компактную конструкцию, могут применяться в международном масштабе, легко обслуживаются, надежны и экологичны. Они соответствуют множеству международных сертификатов, безопасны при эксплуатации и находят универсальное применение - от распределительных щитов до машин.

Контакторы Mitsubishi Electric

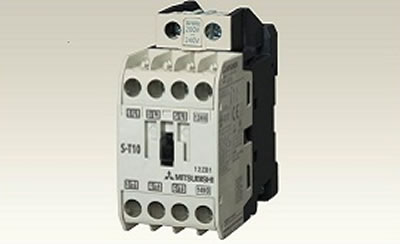

Контакторы Mitsubishi Electric

Mitsubishi Electric предлагает современные контакторы в компактномисполнении, с модульной расширяемостью и энергоэкономной конструкцией - в полном соответствии с основными требованиями, предъявляемыми пользователями к основным и вспомогательным контакторам.

Крепление на рейке DIN и стандартизованные крышки клемм означают для пользователя экономию стоимости и удобство монтажа аппаратуры и проводки.

Силовые контакторы

Силовые контакторы серии MS-N можно использовать для непосредственного управления трехфазными двигателями. Они располагают достаточной гибкостью для коммутации омическими нагрузками, например, нагревателями и осветительными установками.

Компактные силовые контакторы, трёхполюсные

Компактные контакторы с тремя полюсами без вспомогательных контактов. Имеются также опциональные модели с вспомогательными контактами.

Вспомогательные контакторы

Вспомогательные контакторы Mitsubishi Electric

Mitsubishi Electric предлагает контакторы для переменного и постоянного тока с несколькими открытыми и закрытыми конфигурациями контактов, пригодными для множества применений. Их можно использовать для сигнализации, датчиков, переключения сигналов, а также для распознания неполадок и реагирования на неполадки, которые могут возникать в электрических цепях.

Вспомогательные контакторы обладают повышенной надежность контакта благодаря двум контактным точкам. Возможен монтаж на DIN-рейке и на контакторе.

Пускатели электродвигателей

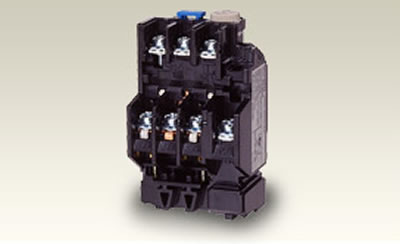

Пускатели Mitsubishi Electric

Реле максимального тока Mitsubishi Electric защищают двигатели и их кабели от перегрева в результате превышения тока и/или исчезновения фазы. Реле максимального тока серии TH-N можно использовать в сочетании с силовыми контакторами Mitsubishi Electric или в качестве автономной защиты от превышения тока.

Реле максимального тока с защитой от ошибки фазы

Контактор с тремя нагревательными элементами обеспечивает защиту двигателя при превышении тока, при заблокированном роторе и исчезновении фазы.

Опциональные устройства и принадлежности

Опциональные устройства и принадлежности для контакторов Mitsubishi Electric

Контакторы и вспомогательные контакторы Mitsubishi Electric серии MS-N удобны в пользовании и легко устанавливаются. Для них предлагаются принадлежности, способные ответить на запросы практически любой задачи коммутации.

В перечень принадлежностей входят: блоки вспомогательных выключателей, устройства защиты от перенапряжений и крышки клемм для обеспечения требований по защите и коммутации.
