Регистраторы. Аналитические приборы Honeywell для жидкостей
Регистраторы (самописцы)

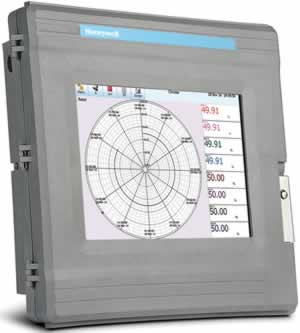

Безбумажный регистратор данных Honeywell DR Graphic
- Цветной ЖК-дисплей 307 мм (активная TFT-матрица), XGA
- Аналоговые входы — до 16
- Хранение данных — карта памяти SD card/USB-накопитель
- Частота выборки — 20 мс (линейный вход)/100 мс
- Цифровые входы и выходы — до 16 входов и 16 выходов
- Работа с сетями — Ethernet/RS485
- Математические функции/сценарии — Да/Да
- Базовая погрешность — 0,1 % типовая, для термопар
- Конфигурация — через ПК или с передней панели
- Дистанционный просмотр — Да

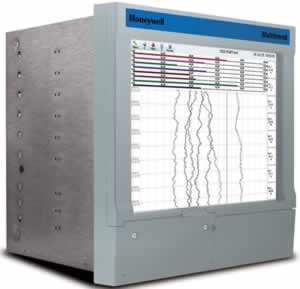

Безбумажный регистратор Honeywell Multitrend SX
- Цветной ЖК-дисплей 307 мм (активная TFT-матрица), XGA
- Аналоговые входы — до 48
- Хранение данных — карта памяти SD card/USB-накопитель
- Частота выборки — 20 мс (линейный вход)/100 мс
- Цифровые входы и выходы — до 48 входов и 48 выходов
- Работа с сетями — Ethernet/RS485
- Математические функции/сценарии — Да/Да
- Базовая погрешность — 0,1 % типовая, для термопар
- Конфигурация — через ПК или с передней панели
- Дистанционный просмотр — Да

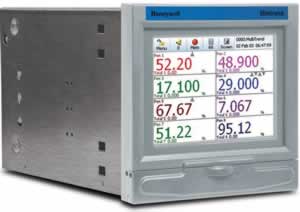

Безбумажный регистратор Honeywell Minitrend QX
- Цветной ЖК-дисплей 145 мм (активная TFT-матрица), VGA
- Аналоговые входы — до 16
- Хранение данных — карта памяти SD card/USB-накопитель
- Частота выборки — 20 мс (линейный вход)/100 мс
- Цифровые входы и выходы — до 16 входов и 16 выходов
- Работа с сетями — Ethernet/RS485
- Математические функции/сценарии — Да/Да
- Базовая погрешность — 0,1 % типовая, для термопар
- Конфигурация — через ПК или с передней панели
- Дистанционный просмотр — Да

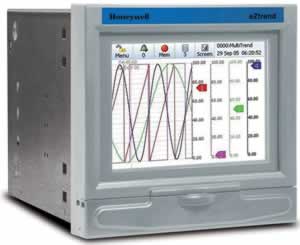

Безбумажный регистратор Honeywell eZtrend QXe
- Цветной ЖК-дисплей 145 мм (активная TFT-матрица), QVGA
- Аналоговые входы — до 12
- Хранение данных — карта памяти SD card/USB-накопитель
- Частота выборки — 100/200/500 мс
- Цифровые входы и выходы — до 8 входов и 8 выходов
- Работа с сетями — Ethernet
- Математические функции/сценарии — Да/Нет
- Базовая погрешность — 0,1 % типовая, для термопар
- Конфигурация — через ПК или с передней панели
- Дистанционный просмотр — Да

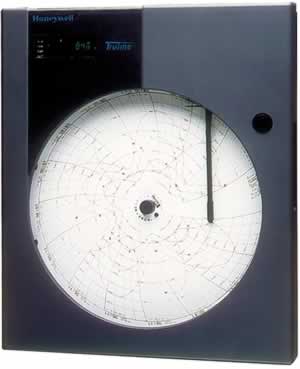

Регистратор Honeywell DR4500 Truline, с круговой диаграммой
- Размер диаграммы — 305 мм
- Базовая погрешность — 0,10 %
- Аналоговые входы — 4
- Цифровой дисплей — Да
- Тип диаграммы — термобумага
- Управление — 2 контура
- Математические операции — Да
- Подключение к сетям — Modbus RTU
- Дополнительное ПО — Trend Manager Pro/Specview
Регистратор Honeywell DR4500 Classic, с круговой диаграммой
- Размер диаграммы — 305 мм
- Базовая погрешность — 0,10 %
- Аналоговые входы — 2
- Цифровой дисплей — Да
- Тип диаграммы — предварительно отпечатанная
- Управление — 2 контура
- Математические операции — Да
- Подключение к сетям — Modbus RTU
- Дополнительное ПО — Trend Manager Pro/Specview

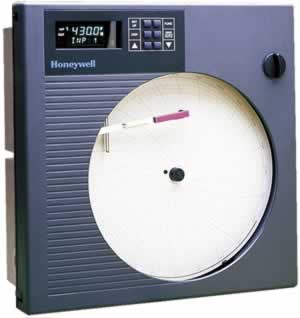

Регистратор Honeywell DR4300, с круговой диаграммой
- Размер диаграммы — 254 мм
- Базовая погрешность — 0,20 %
- Аналоговые входы — 2
- Цифровой дисплей — Да
- Тип диаграммы — предварительно отпечатанная
- Управление — 2 контура
- Математические операции — суммирование
- Подключение к сетям — Modbus RTU
- Дополнительное ПО — Trend Manager Pro/Specview
Регистратор Honeywell DR4300 Basic, с круговой диаграммой
- Размер диаграммы — 254 мм
- Базовая погрешность — 0,35 %
- Аналоговые входы — 2
- Цифровой дисплей — Нет
- Тип диаграммы — предварительно отпечатанная
- Управление — Нет
- Математические операции — Нет
- Подключение к сетям — Нет
- Дополнительное ПО — Нет
Аналитприборы для жидкостей
Контактные датчики электропроводности Honeywell серий 4973, 4905, 4909
Датчики серии 4973
- Диапазон измерений — постоянные датчика: 0,01; 0,1; 1,0; 10,0; от 0,055 мкСм/см до 250 мСм/см
- Давление и температура — 1724 кПа при 140 °C
- Материалы конструкции — титан или графит
- Крепления — патрубок со стандартной трубной резьбой 3/4
Датчики серии 4905
- Диапазон измерений — постоянные датчика: 0,01; 0,1; 10,0; 50; от 0,055 мкСм/см до 1 См/см
- Давление и температура — 1034 кПа при 130 °C
- Материалы конструкции — никель или платина
- Крепления — патрубок со стандартной трубной резьбой 1″
Датчики серии 4909
- Диапазон измерений — постоянные датчика: 0,01; 0,1; 10,0; 50; от 0,055 мкСм/см до 1 См/см
- Давление и температура — нержавеющая сталь: 3,45 бар при +140 °C; ХПВХ: 2,07 бар при +140 °C
- Материалы конструкции — никель или платина
- Крепления — узел установки и извлечения шарового клапана из ХПВХ или нерж. стали допускает установку и извлечение датчика без прерывания техпроцесса
Тороидальный датчик электропроводности Honeywell APT 2000/4000CC
- Корпус (ВхШхГ) — пластмассовый корпус из полибутилентерефталата (PBT), NEMA 4X, класс защиты IP65
- Дисплей — ЖК-дисплей, 7-сегментный
- Точность отображаемых показаний — Удельная электропроводность: 1 % от измеренной величины или ±(0,2 мкСм/см ±1 значащая цифра)
- Возможности управления и расширенные функции — измерение электропроводности или химической концентрации; диагностика электроники и датчика, поддержка протокола HART в качестве дополнительной функции
- Условия эксплуатации — −20 ... +55 °C
- Рабочее напряжение — модель 2000: 14-42 В пост. тока, модель 4000: 20-253 В перем. или пост. тока
- Аналоговые выходы — один, 4–20 мА
- Реле — модель 2000: нет; модель 4000: реле двухуровневых аварийных сигналов
- Крепления — монтаж на стене, на трубе или на панели
- Сертификаты — CE; FM класс 1, раздел 2 (APT4000)

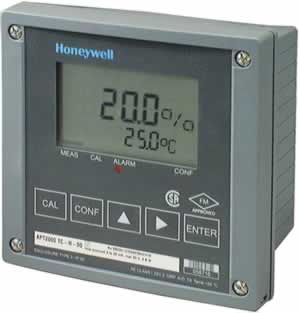

Контактный датчик электропроводности Honeywell APT 2000/4000CC
- Корпус (ВхШхГ) — пластмассовый корпус из полибутилентерефталата (PBT), NEMA 4X, класс защиты IP65
- Дисплей — ЖК-дисплей, 7-сегментный
- Точность отображаемых показаний — Удельная электропроводность: 1 % от измеренной величины или ±(0,4 мкСм/см постоянной датчика)
- Возможности управления и расширенные функции — измерение электропроводности, удельного сопротивления или солености; диагностика электроники и датчика, поддержка протокола HART для связи с преобразователем
- Условия эксплуатации — −20 ... +55 °C
- Рабочее напряжение — модель 2000: 14-42 В пост. тока, модель 4000: 20-253 В перем. или пост. тока
- Аналоговые выходы — модель 2000: один, 4–20 мА; модель 4000: два, 4–20 мА (один выделен для измерений температуры)
- Реле — модель 2000: нет; модель 4000: реле двухуровневых аварийных сигналов
- Крепления — монтаж на стене, на трубе или на панели
- Сертификаты — CE; FM класс 1, раздел 2 (APT4000); FM класс I, раздел 1, IS (APT2000) и Cenelec
Крепления 7773, 7774, 7777 7794, серия HB/HBD
Крепление 7773
- Диапазон измерений — 0-14 pH ±1600 мВ (ORP)
- Диапазон температур — зависит от датчика
- Номинальное давление и температура — погружной вариант из полипропилена: 689 кПа при +60 °C, нерж. сталь (316 SS): 689 кПа при 80 °C. Проточный вариант из полипропилена: 689 кПа при 60 °C, нерж. сталь (316 SS): 515 кПа при 80 °C
- Материалы конструкции — полипропилен, полифенилсульфид (Ryton) или нерж. сталь (316 SS)
- Специальные функции — отдельные измерительный и контрольный электроды в одном креплении
- Тип крепления — погружной или проточный
Крепление 7774
- Диапазон измерений — 0-14 pH ±1600 мВ (ORP)
- Диапазон температур — зависит от датчика
- Номинальное давление и температура — нерж. сталь (316 SS): зависит от электрода ХПВХ: 689 кПа при 50 °C
- Материалы конструкции — шаровой клапан, монтажный наконечник и удлинительная трубка — нерж. сталь (316 SS) или ХПВХ; кольцевые уплотнения: этилен-пропиленовый каучук (EPDM) и фторированный каучук (Viton)
- Специальные функции — установка/снятие под давлением без прерывания техпроцесса
- Тип крепления — ниппель с трубной резьбой 1 1/4″ (316 SS) или 1 1/2″ (ХПВХ) через шаровой клапан
Крепление 7777
- Диапазон измерений — 0-14 pH ±1600 мВ (ORP)
- Диапазон температур — зависит от датчика
- Номинальное давление и температура — до 689 кПа при 50 °C
- Материалы конструкции — корпуса электродов, Durafet и стеклянного: фторированный каучук (Viton)
- Тип крепления — погружной или через встроенный тройник (патрубок с трубной резьбой 3/4")
Крепление 7794
- Диапазон измерений — 0-14 pH
- Диапазон температур — от −10 °C до +110 °C
- Номинальное давление и температура — до 689 кПа при 100 °C
- Материалы конструкции — корпус: полисульфон
- Специальные функции — санитарный сертификат 3-A для пищевых и молочных продуктов
- Тип крепления — трехзажимный фланец 1½", 2" или 3"
Серия HB/HBD
- Диапазон измерения — 0-14 pH ±1600 мВ (ORP)
- Диапазон температур — зависит от датчика
- Номинальное давление и температура — ХПВХ и полипропилен: 689 кПа при +100 °C, Kynar: 1034 кПа при 140 °C
- Материалы конструкции — корпус: ХПВХ, полипропилен, поливинилиденфторид (Kynar), нестеклянный электрод Durafet для серии HBD
- Специальные функции — прочная конструкция сводит к минимуму загрязнение и отравление при эксплуатации в тяжелых условиях
- Тип крепления — модель 546: встраиваемый или погружной, модель 547: шаровой кран, модель 551: зажимная гайка
Система измерения pH Honeywell HPW7000 HI-PHURITY
- Диапазон измерений 4-10 pH
- Диапазон температур +10 ... +80 °C
- Номинальное давление и температура от 0,249 до −2,49 кПа, +10 ... +80 °C
- Материалы конструкции: проточная камера из нерж. стали (316L), стеклянные электроды, датчик температуры из нерж. стали (316L)
- Специальные функции: точность 0,1 pH в техпроцессах с электропроводностью продукта <10 мкСм/см
- Тип крепления: возможность панельного монтажа
рН-электроды Honeywell серии НВ
- Твердотельный pH-электрод Durafet
- Стеклянный pH-электрод Meredian II
- Окислительно-восстановительный электрод (ORP)

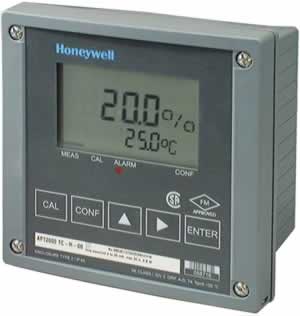

Датчик-анализатор Honeywell2000/4000PH
- Измеряемые показатели — pH/ORP
- Корпус (ВхШхГ) — пластмассовый корпус из материала PBT, NEMA 4X, класс защиты IP65
- Дисплей — ЖК-дисплей, 7-сегментный
- Точность отображаемых показаний — pH: ±0,02, температура: ±0,1 °C
- Возможности управления и расширенные функции — диагностика электроники и датчика, автоматическое распознавание буферного раствора, поддержка протокола HART для связи с преобразователем
- Условия эксплуатации — −20 ... +55 °C
- Рабочее напряжение — модель 2000: 14-40 В пост. тока; модель 4000: 20-253 В пост. тока
- Аналоговые выходы — модель 2000: один, 4–20 мА; модель 4000: два, 4–20 мА (один выделен для измерений температуры)
- Реле — модель 2000: нет; модель 4000: реле двухуровневых аварийных сигналов
- Тип крепления — настенный монтаж, на трубе или на панели
- Сертификаты — CE; FM класс 1, раздел 2 (APT4000); FM класс I, раздел 1, IS (APT2000) и Cenelec

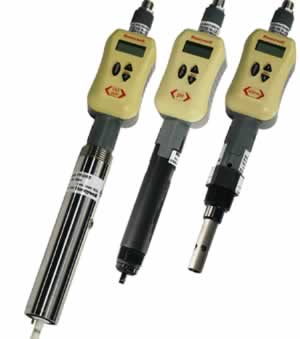

Электронные модули DirectLine DL421/422 для электродов Durafet II pH и Meredian II pH/ORP
- Электронный блок DirectLine можно устанавливать прямо на электрод pH/ORP и получать на выходе сигнал 4-20 мА пропорциональный значению pH. Выход электронного модуля DirectLine подсоединяется непосредственно к системе мониторинга или к управляющему устройству, которое способно принимать стандартный сигнал 4-20 мА
- Измеряемые показатели — pH/ORP
- Корпус (ВхШхГ) — пластмассовый полисульфоновый корпус, NEMA 4X, 123×48×46 мм
- Дисплей — ЖК-дисплей, 4-разрядный, 7-сегментный
- Точность отображаемых показаний — pH: ±0,02, температура: ±1,0 (°C или °F)
- Возможности управления и расширенные функции — конструкция, объединяющая электронику и датчик, поверка по одной или двум точкам, автоматическое распознавание буферного раствора
- Условия эксплуатации — −20 ... +85 °C
- Рабочее напряжение — 16-42 В пост. тока
- Аналоговые выходы — один, 4-20 мА
- Реле — нет
- Тип крепления — встроенный: крепление для электроники не требуется. Совместный или раздельный монтаж: на трубе, стене или на DIN-рейке
- Сертификаты — CE для применения в промышленности, UL — общего назначения; CSA — общего назначения, FM класс I, раздел 1, группы A-D (IS); FM класс I, раздел 2, группы A-D (неискробезопасное подключение КИП)

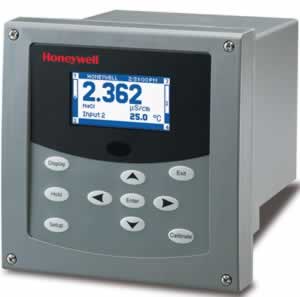

Универсальный двухканальный анализатор Honeywell UDA2182
- Измеряемые показатели — pH/ORP
- Корпус (ВхШхГ) — пластмассовый корпус из материала GE Valox® 357 CSA Тип 4X (NEMA 4X)
- Дисплей — точечная ЖК-матрица, 128×64 точек на дюйм
- Точность отображаемых показаний — 0,05 % от показания
- Возможности управления и расширенные функции — ПИД-регулирование, обмен данными по протоколам Ethernet и Modbus, настройка с помощью КПК и через инфракрасный порт, автоматическая поверка с использованием буферного раствора, компенсация температуры воды высокой степени очистки, период обновления показаний 0,2 с, поддержка восточноевропейских языков
- Условия эксплуатации — 0 ... +60 °C
- Рабочее напряжение — 90-264 В перем. тока 47-63 Гц
- Аналоговые выходы — до трех, 4-20 мА
- Реле — до 4
- Тип крепления — монтаж на стене, на трубе или на панели
- Сертификаты — CE; FM класс 1, раздел 2; UL/CSA — общего назначения
