Датчики, клапаны, регуляторы давления, расходомеры и уровнемеры

Предохранительные отсекающие клапаны. Регуляторы давления газа. Уровнемеры и расходомеры различного типа. Датчики давления и температуры

Предохранительный отсекающий клапан HON 711

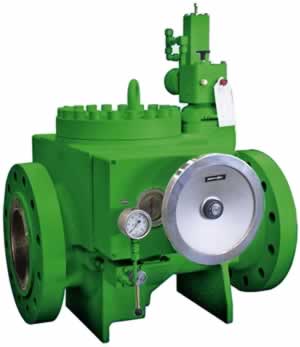

Предохранительный отсекающий клапан Honeywell HON 711


  • Предохранительный отсекающий клапан (ПОК) прямого и непрямого действия по DIN EN 14382
  • Маркировка CE согл. PED
  • Cертифицирован по SIL (уровень целостности безопасности) согласно IEC 61508
  • Макс. допустимое давление PS = 100 бар
  • Макс. рабочее давление pmax до 100 бар
  • Диапазон настройки для превышения давления — Wdso 50 мбар до 90 бар, для нехватки давления — Wdsu 10 мбар до 90 бар
  • Подключение: фланец DIN Ру 25, Ру 40 и фланец класс 300, класс 600 по ANSI 16.5 в Ду 25 до Ду 150
  • Время срабатывания t= от 0,1 c до 0,3 с
  • Вспомогательное устройство (по желанию заказчика)
  • Электромагнитное срабатывание
  • Электрический датчик сигналов положения клапана «ЗАКР» (датчик приближения)

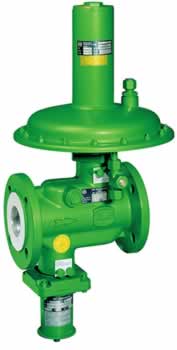

Регулятор давления газа HON 330

Регулятор давления газа Honeywell HON 330


  • Регулятор для коммунального хозяйства, малых и промышленных предприятий. Пригоден для динамичных линий регулирования (подключения газовых горелок)
  • Типоразмеры 25 мм, 50 мм, 80 мм, 100 мм
  • Фланцевое соединение Ру 16, ANSI 150
  • Пружинная фиксация
  • Превосходный контроль выходного давления
  • Встроенный предохранительно-запорный клапан (ПЗК), срабатывающий при повышении и понижении давления
  • Встроенный предохранительно-сбросной клапан (ПСК)
  • Диапазон рабочих температур от −20 °C до +60 °C
  • Монтажное положение корпуса мембраны — горизонтальное
  • Макс. допустимое давление PS = 1,6 МПа
  • Диапазон регулирования выходного давления Wds 2 кПа до 100 кПа (необходимы различные пружины настройки давления)
  • Группа зон давления закрытия SZ 2,5
  • Диапазон настройки ПСК Wdsbv 1 кПа до 30 кПа свыше pds для RE1
  • Диапазон настройки ПСК Wdsbv 1,5 кПа, 4 кПа, 13 кПа свыше pds для RE2
  • Диапазон настройки ПЗК: Wdso 5 кПа до 450 кПа, Wdsu 1 кПа до 40 кПа

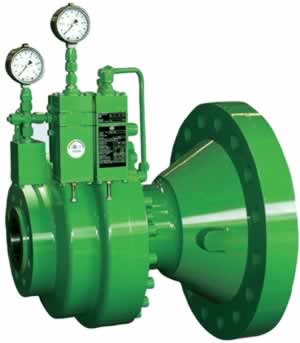

Регулятор давления газа Honeywell HON 512

Регулятор давления газа Honeywell HON 512


  • Регулятор давления газа непрямого действия (работающий со вспомогательной энергией из зоны входного давления) по DIN EN 334
  • Маркировка CE согл. PED
  • Cертифицирован по SIL (уровень целостности безопасности) согласно IEC 61508
  • Для передаточных станций в газотранспортных сетях, для электростанций и промышленных установок
  • Макс. допустимое давление PS = 100 бар
  • Макс. входное давление pu max до 100 бар
  • Диапазон регулирования Wd 0,3 бар до 90 бар
  • Минимальный перепад давления 1,5 бар
  • Меньший минимальный перепад давления по запросу
  • Группа зон давления закрытия SZ 2,5
  • Подключение: фланец DIN Ру 25, Ру 40; фланец класс 150, класс 300, класс 600 по ANSI 16.5; в номин. внутренних диаметрах входа — Ду 25, Ду 50,Ду 80, Ду 100, Ду 150, Ду 200, Ду 250

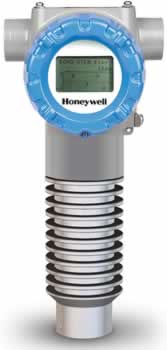

Уровнемеры Honeywell Smartline

Уровнемеры Honeywell Smartline


  • Дисплей уровнемера SmartLine отображает измеренные значения для положения фланца, уровня границы раздела сред и незаполненного объема
  • Полную кривую эхо-сигнала можно отобразить с помощью пользовательских интерфейсов рабочей станции Honeywell Experion или SmartLine DTM, используя общие отраслевые инструменты настройки, например, Honeywell FDM
  • Возможности измерения уровня жидкостей, сыпучих материалов и раздела сред
  • Погрешность: ±3 мм или 0,03 % от измеренного расстояния
  • Повторяемость: ±1 мм
  • Разрешение: 1 мм
  • Подача питания через 2-проводной контур 4–20 мА
  • Поддержка протоколов HART, Foundation Fieldbus
  • Защита от внесения изменений в конфигурацию датчика
  • Изоляция (2 кВ) для предотвращения образования паразитных цепей с замыканием через землю и электрических помех
  • Широкие возможности для местного отображения показаний
  • Настройка и поверка на месте установки с помощью трехкнопочной панели
  • Поставляется с 15-летней гарантией
  • Запоминание данных последней правильной поверки
  • Не зависящие от полярности электрические соединения
  • Встроенные средства всесторонней диагностики
  • Полное соответствие требованиям SIL 2/3 в стандартом исполнении
  • Усовершенствованный дисплей поддерживает:
    - До 8 экранов в трех форматах: технологическая переменная, гистограмма и график
    - Полная библиотека технических единиц измерения с возможностью добавлять пользовательские единицы
    - Настраиваемый период отображения разных экранов
    - Пользовательский интерфейс на нескольких языках
    - Два варианта индикации результатов диагностики
    - Возможность поворота корпуса с шагом 90°

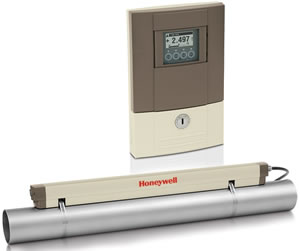

Накладные ультразвуковые расходомеры Honeywell VersaFlow

Накладные ультразвуковые расходомеры Honeywell VersaFlow


Области применения

  • Химические добавки
  • Питьевая вода
  • Общее управление техпроцессами
  • Очищенная вода
  • Широкий спектр очищенных углеводородов
  • Измерение расхода в санитарных трубопроводах
  • Деионизированная и деминерализованная вода
  • Охлаждающая вода и вода для систем центрального отопления

Особенности

  • Минимальная неопределяемость
  • Простота монтажа датчика
  • Оптимальная надежность
  • Мастер установки
  • Минимальные требования к техническому обслуживанию
  • Полнофункциональная система
  • Эффективный принцип смазки
  • Возможна поставка переносного варианта

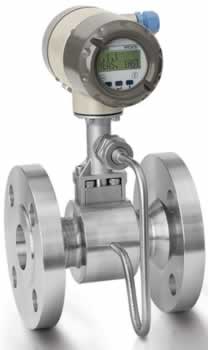

Вихревые расходомеры Honeywell VersaFlow

Вихревые расходомеры Honeywell VersaFlow


  • Единственные расходомеры, имеющие встроенную компенсацию по давлению и температуре и двухпроводную связь
  • Двупроводное устройство со встроенными функциями компенсации давления и температуры
  • Износостойкая, полностью сварная конструкция из нержавеющей стали с высокой стойкостью к коррозии, давлению и температуре
  • Оптимальная надежность контроля техпроцессов благодаря функции ISP (интеллектуальная функция обеспечения стабильных показаний без внешней обработки сигнала)
  • Удобство эксплуатации — автоматическая настройка при подключении
  • Необслуживаемая конструкция датчика
  • Данные о давлении и температуре можно снимать по протоколу HART

Области применения

  • Измерение расхода перегретого и насыщенного пара
  • Текущий контроль работы паровых котлов
  • Текущий контроль параметров на выходе компрессора
  • Измерение расхода в системах сжатого воздуха
  • Измерение расхода промышленных газов
  • Процессы местной чистки и стерилизации в пищевой и фармацевтической промышленности
  • Измерения для электропроводных и неэлектропроводных жидкостей

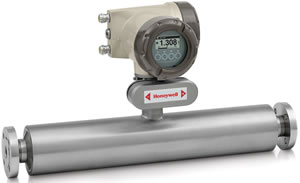

Кориолисовые массовые расходомеры Honeywell VersaFlow

Кориолисовые массовые расходомеры Honeywell VersaFlow


  • Позволяют измерять массовый расход, плотность, объем, температуру, массовую или объемную концентрацию и содержание твердых частиц
  • VersaFlow Coriolis — это единственные прямотрубные датчики, которые могут быть изготовлены из титана, хастеллоя или нержавеющей стали
  • Дополнительный защитный корпус датчика, выдерживающий высокое давление
  • Защитный корпус, выдерживающий давление до 100 бар
  • Диапазон расхода: 0,3–430 000 кг/ч
  • Удобство слива жидкости и чистки
  • Превосходная устойчивость нуля
  • Быстрая обработка сигнала даже при смене продукта, изменениях температуры и резких скачках плотности
  • Модульная концепция электроники, резервное копирование снимаемых данчиком данных и удобство замены электронных модулей с автоматической настройкой

Области применения

  • Вязкие или чувствительные к сдвигу продукты
  • Продукты, требующие малого расхода
  • Для однородных смесей
  • Продукты, содержащие твердые частицы или газ
  • Измерение объемного и массового расхода
  • Измерение плотности, температуры и концентрации
  • Системы коммерческого учета

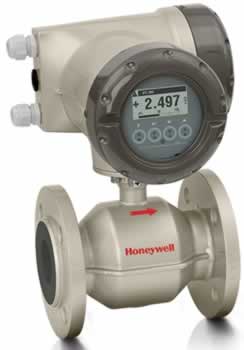

Электромагнитные расходомеры Honeywell VersaFlow

Электромагнитные расходомеры Honeywell VersaFlow


  • Универсальные расходомеры, обеспечивающиевысочайшую достоверность измерений даже в случае измерения быстро изменяемой среды, изменения рН, высокой концентрации твердых частиц или пульсирующего расхода
  • Электропроводность до 1 мкС/см
  • Температура до +180 °C
  • Концепция «выбрал, установил и забыл»
  • Доступные размеры: для трубопроводов номинальным диаметром (DN) 2,5–3000
  • Поставляются электроды из разных материалов
  • Стандартные покрытия: перфторалкоксиполимер (PFA), тефлон (PTFE), сополимер этилена и тетрафторэтилена (ETFE), твердая резина и полиуретан

Области применения

  • Подходит для всех электропроводных продуктов
  • От прозрачных жидкостей до суспензий и паст с высоким содержанием твердых частиц
  • Устойчивость к истиранию, воздействию химических веществ и вакуума
  • Устойчивость к высоким температурам
  • Системы коммерческого учета

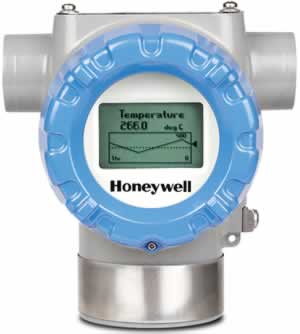

Датчики температуры Honeywell SmartLine STT850 и STT750

Датчики температуры  Honeywell SmartLine STT850 и STT750


STT700

  • Универсальный преобразователь температуры
  • Совместим с импортными и отечественными градуировками термопар и термосопротивлений в том числе 100П, 100М, и ХКL
  • Типоразмер DIN form A
  • Может встраиваться в корпус датчика температуры либо поставляться в отдельном взрывозащищенном корпусе, возможен монтаж на DIN-рейку
  • Одно- и двуханальное исполнение
  • Сертификация SIL2/3
  • Встроенная диагностика работоспособности преобразователя
  • Встроенная диагностика состояния дачтика и линии связи

STT170

  • Встраиваемый в корпус датчика температуры, недорогое решение с передачей данных по линиям связи 4–20 мА
  • Конфигурируется по HART
  • Работает с термосопротивлениями (RTD) и термопарами
  • Может поставляться в отдельном корпусе
  • Может комплектоваться дисплеем для индикации показаний
  • Функция контроля целостности чувствительного элемента
  • Благодаря миниатюрному размеру, входит в корпус самой маленькой соединительной головки стандарта DIN B
  • Поддержка FieldBus

Многопараметрические датчики Honeywell SmartLine SMV800

Многопараметрические датчики Honeywell SmartLine SMV800


  • Обладают всеми преимуществами датчиков линейки SmartLine
  • Нечувствительность к полярности, датчики работают при любой полярности подключения проводов
  • Используются для измерения расхода практически всех видов жидкости, газа, перегретого или насыщенного пара
  • Совместимы со всеми известными типами сужающих устройств, диафрагм, труб Вентури, усредняющих трубок Пито
  • Поддерживают различные стандарты приведения расхода к массовому расходу для жидкостей и пара или приведения расхода к нормальным условиям для газообразной среды
  • Во встроенной библиотеке имеется свыше более 100 наиболее распространённых технологических сред (жидкостей или газов) на выбор заказчика
  • Погрешность — до 0,04% для измерения дифференциального давления. Погрешность — до 0,0375% для измерения статического давления. Погрешность — до 0,1°C для измерения температуры. Погрешность — до 0,6% для измерения расхода
  • Встроенная компенсация статического давления и температуры
  • Диапазон перенастройки шкалы 400:1
  • Время отклика по расходу — 0,5 с
  • Универсальные клеммы датчика
  • Модульная конструкция
  • Универсальный, конфигурируемый вход по температуре технологического процесса
  • Поддержка протокола HART7/DE

Датчики давления Honeywell SmartLine ST700 и ST800

Датчики давления Honeywell SmartLine ST700 и ST800


Общие характеристики датчиков

  • Компенсация статического давления и температуры
  • Электрические соединения без контроля полярности
  • Модульные компоненты
  • Сертификация по стандартам SIL2/SIL 3
  • Двойное уплотнение
  • Пакет ПО Smart Connection Suite, позволяющий отображать режимы техобслуживания и передачи сообщений из диспетчерской

Датчик давления ST 800

  • Подходит для применения в важнейших контурах управления технологическими процессами, в системах учета продукции и установках с уровнем полноты безопасности SIL2
  • Лучшая в отрасли стабильность показаний — 0,01 % от диапазона в год в течение 10 лет
  • Точность — 0,0375 % от диапазона (стандартная) и 0,025 % от диапазона (по запросу)
  • Широкий выбор материалов и диапазонов измерений
  • Диапазон перенастройки шкалы 400:1
  • Возможно предоставление гарантии на весь срок службы

Датчик давления ST 700

  • Отличные характеристики по доступной цене
  • Подходит для текущего контроля, управления и сбора данных
  • Стабильность показаний — 0,02 % от диапазона в год в течение 5 лет
  • Точность — 0,05 % от диапазона
  • Диапазон перенастройки шкалы 100:1
