Поворотные энкодеры HEIDENHAIN

Поворотные энкодеры HEIDENHAIN для измерения частоты вращения

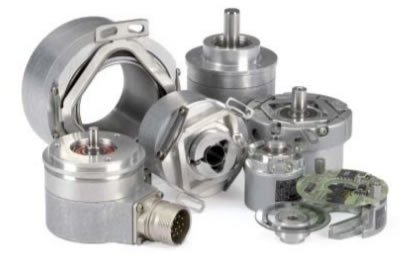

Поворотные энкодеры HEIDENHAIN


Поворотные энкодеры со встроенными подшипниками и муфтой статора закрепляются непосредственно на валу. При угловых ускорениях муфта статора компенсирует возникающий при трении крутящий момент, уменьшая, таким образом, статические и динамические погрешности. Кроме того, муфта со стороны статора компенсирует аксиалное биение вала двигателя.

Другими преимуществами муфты статора являются:

  • Простота монтажа
  • Небольшие габариты
  • Высокая собственная частота вращения
  • Сквозной полый вал

Поворотные энкодеры со встроенными подшипниками и без муфты статора имеют сплошной вал. При подключении энкодеры к валу через рекомендуемую муфту компенсируются радиальные и аксиальные биения вала.

Поворотные энкодеры без подшипников работают без трения. Считывающая головка и стеклянный диск с рисками (металлический диск с рисками или лента) юстируются друг относительно друга при монтаже.

Преимущества:

  • Большой диаметр полого вала
  • Рассчитаны на высокие обороты
  • Отсутствует дополнительный момент вращения при пуске

Назначение поворотных энкодеров HEIDENHAIN

поворотные энкодеры HEIDENHAIN служат для измерения частоты враще ния , а при его монтаже на ходовом винте или шарико-винтовой паре ( ШВП ) – для измерения линейных перемещений . Эти энкодеры применяются в двигателях, станках, прессах, деревообрабатывающих и текстильных станках, роботах и манипуляторах, КИП.

  • Количество штрихов обычно составляет от 50 до 5000
  • Точность до ± 12“ (± 1/20 периода деления, зависит от количества штрихов)
  • Шаг измерения до 0,001°.
    Синусоидальные выходные сигналы позволяют получить высокую степень интерполяции, что необходимо при управлении цифровыми приводами.

Модели поворотных энкодеров

  • ECN/EQN, ERN. Со встроенными подшипниками , для монтажа с муфтой статора
    Аабсолютные (одно- и многооборотные)
    Инкрементальные
  • ROC/ROQ, RIC/RIQ, ROD. Со встроенными подшипниками без соединительной муфты
    А абсолютные (одно- и многооборотные)
    Инкрементальные
  • ECI/EQI, ERO. Без подшипников а
    А бсолютные (одно- и многооборотные)
    И инкрементальные
