Силовые автоматические выключатели, рубильники и устройства автоматического ввода резерва (АВР)

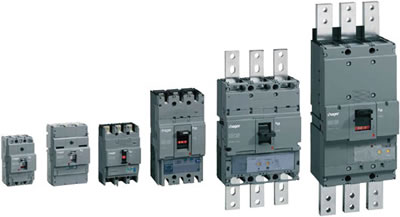

Автоматические выключатели Hager в литом корпусе до 1600 А

Стационарные и втычные силовые автоматические выключатели с термомагнитным и электронным расцепителями

Автоматы Hager в литом корпусе до 1600 А


Общая информация

Модельный ряд силовых автоматических выключателей Hager обеспечивает надежность и легкость решений по защите низковольтных линий. Обновленный спектр автоматических выключателей дают проектным организациям и сборщикам щитового оборудования широкий спектр преимуществ и удобных функций. Особое внимание уделяется эргономичности и удобству интеграции в распределительные щиты.

Преимущества силовых автоматов Hager в литом корпусе

  • Широкий спектр автоматических выключателей c фиксированными и регулируемыми уставками, с электронными расцепителями
  • Упрощённый монтаж
  • Быстрая и простая установка принадлежностей
  • Прошли поверку при 50 °С

Технические характеристики силовых автоматов Hager

  • Шесть типоразмеров x160, x250, h250, h630, h1000, h1600
  • Отключающая способность от 18 кА до 70 кА
  • Термомагнитные расцепители в автоматических выключателях до 250А
  • Электронные расцепители от 16 А до 1600 А
  • Широкий спектр принадлежностей

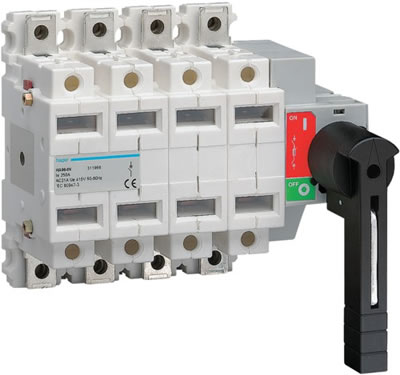

Рубильники Hager с ручным управлением в литом корпусе до 1600 А

Рубильники на 160 А - 1600 А для установки на монтажную пластину

Рубильники Hager с ручным управлением в литом корпусе до 1600 А


Общая информация

В номенклатуру оборудования Hager входят рубильники на 160 А - 1600 А, устанавливаемые на монтажную пластину. Рубильники предназначены для безопасного замыкания и размыкания цепи. Поворотная рукоятка рубильников располагается либо непосредственно на приборе, либо может быть вынесена на дверцу электрощита.

Рубильники Hager с видимым разрывом, 250 А и 400 А

  • Устанавливаются на монтажную панель или на монтажные комплекты Quadro AC22, AC23A 400D AC
  • Номинальное напряжение изоляции Ui 800В
  • Номинальное импульсное выдерживаемое напряжение 8 кВ
  • Присоединение наконечниками или шинами под болт М8

Рубильники Hager на 160 А-1600 А без видимого разрыва

  • Позволяют замыкать и размыкать цепь под нагрузкой
  • Поворотная рукоятка непосредственно на приборе, блокируется замком в состоянии ВЫКЛ
  • Установка на монтажную пластину
  • Номинальный ток от 160 А до 1600 А
  • Количество полюсов 3P, 4P
  • Напряжение изоляции: 750 - 1000 В ~ в зависимости от номинального тока
  • Указатель положения контактов для безопасного разрыва цепи
  • Принадлежности: поворотная рукоятка, дополнительные контакты, клеммы и изолирующие крышки

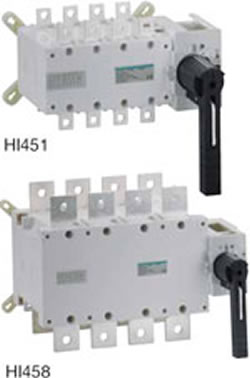

Рубильники-переключатели Hager в литом корпусе, до 1600 А, с ручным управлением

Рубильники-переключатели I-O-II в литом корпусе

Рубильники-переключатели Hager в литом корпусе, до 1600 А, с ручным управлением


Общая информация

Рубильник –переключатели предназначены для переключении нагрузки на резервную сеть при исчезновении питания в основной сети. Рубильники на токи от 125А до 1600А устанавливаются на монтажную пластину. В нашей линейке представлены четырехполюсные рубильники на 3 положения I-0-II.

Технические характеристики

  • Номинальный ток 63 А-125 А
  • Номинальное напряжение 400 В - 690 В
  • Количество полюсов 4P
  • Степень защиты IP20
  • Три положения I-0-II
  • Установка на DIN-рейку, малые габариты

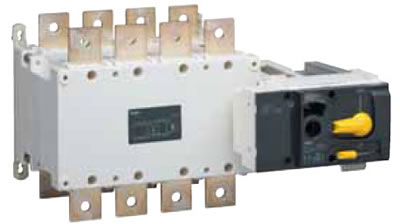

Моторизованные рубильники-переключатели Hager, от 125 А до 1600 А

Рубильники-переключатели с моторным приводом, 125 А - 1600 А

Моторизованные рубильники-переключатели Hager, от 125 А до 1600 А


Общая информация

Рубильники-переключатели с моторным приводом 125 А - 1600 А служат для дистанционного переключения двух питающих линий с низким напряжением с безопасным разрывом цепи. В рубильниках-переключателях с моторным приводом реализована специальная конструкция переключателей – два расположенных друг над другом рубильника с блокировкой и моторным приводом для возможности дистанционного переключения.

Технические характеристики рубильников Hager с моторным приводом

  • Номинальный ток 125 А - 1600 A
  • Количество полюсов 4P, по запросу 3P
  • Номинальное напряжение 400 В - 690 В
  • Три положения I-0-II
  • Указатель положения
  • Рычаг для аварийного ручного отключения
  • Возможность блокировки в положении 0
  • Компактность
  • Подключение дистанционного управления с помощью штыревого разъёма
  • Выводные контакты с возможностью подключения проводов большого сечения

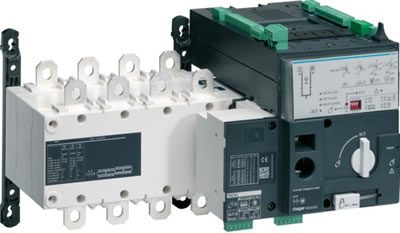

Моноблочные устройства АВР от 125 А до 3200 А

Моноблочные устройства автоматического ввода резерва на токи от 125 А до 3200 А

Моноблочные устройства АВР Hager от 125 А до 3200 А


Общая информация

Моноблочные устройства автоматического ввода резерва на токи от 125 А до 3200 А служат для дистанционного переключения двух питающих линий низкого напряжения с безопасным разрывом. Устройства АВР Hager серии HIC представляют собой единое устройство, устанавливаемое на монтажную плату. К одном корпусе устройства объединены два рубильника-переключателя 4P I-O-II со взаимной механической блокировкой, мотор-приводом и программируемым контроллером. Устройства АВР серии HIC осуществляют переключение между двумя вводами.

Моноблочные устройства АВР серии HIC соответствуют IEC EN 60947-3, EN 60947-6-1 IEC, имеют сертификат соответствия ТР ТС.

Технические моноблочных устройств АВР Hager

  • Номинальный ток от 125 А до 3200 А
  • Количество полюсов: 4
  • 2 ввода, 1 вывод; положения I-0-II
  • Безопасный разрыв цепи с указанием положения
  • Возможность ручного переключения вводов Блокировка в положении 0
  • Интерфейсный разъем RJ45
  • Возможность подсоединения медных шин от 2000 А
  • Встроенные дополнительные контакты
  • Функция тестирования
  • Светодиодная индикация положения переключения и готовности сети
  • Выдача команды запуска генератора

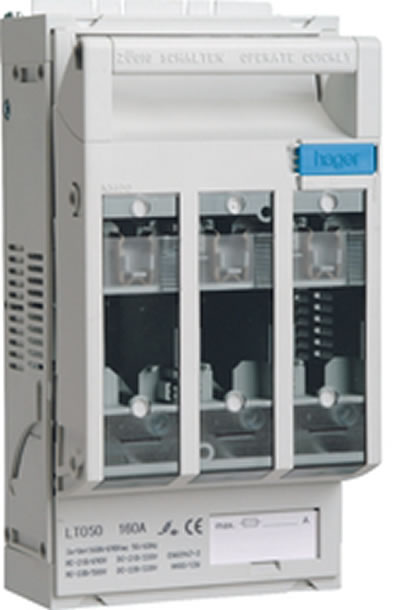

Рубильники с предохранителями NH 100 А - 630 A

Рубильники Hager с предохранителями - альтернатива автоматам для защиты цепей от короткого замыкания

Рубильники–держатели предохранителей NH 100 А - 630 A


Общая информация

В качестве альтернативы автоматическому выключателю для защиты линии от перегрузок и короткого замыкания часто используются рубильники с предохранителями. К их достоинствам можно отнести быстрое срабатывание путем выгорания плавкой вставки, продолжительное время использования, обеспечение видимого разрыва контактов, простота в обслуживании заменой плавкой вставки. Предлагаемые российским заказчикам рубильники – держатели предохранителей HAGER пользуются большим спросом в странах Европы благодаря высокому качеству материала и удобству конструкции.

Номенклатура рубильников Hager с предохранителями

  • LT0050. NH000, 100A Входящая и отходящая линия 50м², пломбируемый
  • LT0054. NH000, 100 A Отходящая линия 50 , блок рамочных зажимов, отходящая линия снизу, пломбируемый
  • LT0056. NH000, 100A Отходящая линия 50 мм², блок рамочных зажимов, отходящая линия снизу, пломбируемый
  • LT050. NH00, 160A Входящая и отходящая линия 70 мм², блок рамочных зажимов, пломбируемый
  • LT051. NH00, 160A Входящая линия 70 мм², блок рамочных зажимов, отходящая линия 3x16 мм², пломбируемый
  • LT052. NH00, 160 A Входящая и отходящая линия с винтом для присоединения M8, пломбируемый
  • LT053. NH00, 160A Отходящая линия с винтом для присоединения M8, предварительный монтаж для отходящей линии сверху, возможность отходящей линии снизу, пломбируемый
  • LT054. NH00, 160A Отходящая линия 70 мм², рамочный зажим, предварительный монтаж для отводящей линии сверху, возможность отходящей линии снизу. пломбируемый
  • LT055. NH00, 160A Отходящая линия 3 x 16 мм², предварительный монтаж для отходящей линии сверху, возможность отходящей линии снизу, пломбируемый
  • LT056. NH00, 160A Отходящая линия 70 мм², блок рамочных зажимов крепежные винты M8, предварительный монтаж для отходящей линии сверху, пломбируемый
  • LT057. NH00, 160A Предварительный монтаж для отходящей линии сверху с призматическими зажимами 70 мм², для Cu/Al, крепежные винты M8, отходящая линия снизу за счет поворота крючка сборной шины, пломбируемый
  • LT150. NH1, 250A Входящая и отходящая линия с универсальным подключением M10, пломбируемый
  • LT152. NH1, 250A Отходящая линия с присоединительным винтом M10, пломбируемый
  • LT153. NH1, 250A Изготовлено для отходящей линии сверху, входящая и отходящая линия с универсальным подключением M10 (кроме шкафа 205 / 218 мм глубины), отходящая линия снизу за счет вращения крюка сборных шин, пломбируемый
  • LT250. NH2, 400A Входящая и отходящая линия с универсальным подключением M10, пломбируемый
  • LT253. NH2, 400A Изготовлено для отходящей линии сверху, отходящая линия с универсальным подключением M10 (кроме шкафа 205/218 мм глубины), отходящая линия снизу за счет поворота крюка сборных шин, пломбируемый
  • LT350. NH3, 630 A С соединительным винтом M12, пломбируемый
  • LT353. NH3, 630 A С соединительным винтом M10, пломбируемый
