Модульные аппараты Hager

Модульные автоматические выключатели 4,5 кА и 6 кА

Модульные автоматические выключатели до 63А, отключающие способности 4,5 кА и 6 кА

Модульные автоматические выключатели Hager на 4,5 кА и 6 кА


Общая информация

Автоматические выключатели Hager – современные модульные устройства защиты кабелей и проводов от перегрузок и коротких замыканий. Автоматические выключатели MY с отключающей способностью 4,5 кА, кривая С, автоматические выключатели 6 кА MB (кривая В) и MC (кривая С) и другая модульная аппаратура HAGER производится в г.Оберне, Франция. В данных автоматических выключателей реализована технология «Bi Connect» (подключение снизу двух типов шин – гребенчатой и вильчатой), что позволяет быстро и надежно произвести все электрические соединения. Продуманность конструкции автоматических выключателей Hager позволяет без применения инструментов устанавливать на приборы дополнительные устройства, такие как независимые расцепители и расцепители минимального напряжения.

Автоматические выключатели Hager с номинальной отключающей способностью 4,5 кА и 6 кА – это широчайший ассортимент классических европейских приборов. Данные изделия нашли широкое применение в системах энергораспределения и защиты в жилищном и гражданском строительстве. Приборы Hager являются важной элементной базой при серийном производстве щитового оборудования для промышленного использования в рамках систем промышленной автоматизации, вентиляционного оборудования, систем обеспечения бесперебойного питания, систем промышленного электрообогрева и т.д.

Преимущества модульных автоматов Hager 4,5 кА и 6 кА

  • Надежный монтаж приборов на дин–рейку за счет прочных металлических зажимов (для серий MY, MB и MC)
  • Фиксация металлического зажима в открытом положении позволяет быстро и надежно установить и закрепить прибор на дин–рейку одним щелчком пальца (для серий MY, MB и MC)
  • Уникальная защита от ложного подключения проводников к аппарату с помощью диэлектрической защитной шторки
  • Возможность пломбирования приборов
  • Высокая степень защиты от случайного прикосновения за счет изоляции токоведущих элементов прибора
  • Возможность подключения дополнительных устройств
  • Pull- up – клеммы обеспечивают дополнительную защиту при подключении. Винт всегда остается на одном уровне, фиксировать провод можно при помощи отвертки с изолированным жалом
  • Универсальная возможность электрического соединения с помощью гребенчатых и вильчатых фазных шин
  • Долговечная и четкая маркировка электрических цепей благодаря специальным пластиковым прозрачным крышкам на автоматических выключателях (для серий MCN и MBN)
  • Новая технология электрического соединения Quick Connect – простая и быстрая установка автоматических выключателей с помощью встроенных самозажимных клемм (для серий MCS и MBS)
  • Специальная конструкция крепления автоматов – увеличенный ход крепежного фиксатора, позволяет быстро и просто произвести демонтаж прибора из группы выключателей (для серий MCN/MCS и MBN/MBS)

Технические характеристики модульных автоматов Hager

  • Отключающая способность – 4,5 кА и 6 кА
  • Номинальный ток (серия MY) – от 6 А до 63А
  • Номинальный ток (серии MB, MC, MBN, MCN, MBS, MCS) – от 0,5А до 63А
  • Количество полюсов – от 1P до 3P (серия MY), от 1P до 4P, 1P+N, 3P+N (серии MB, MC, MBN, MCN, MBS, MCS)
  • Степень защиты IP2х
  • Номинальное напряжение –230/400 В, возможность применения в цепях постоянного тока
  • Сечение подключаемого провода до 25 мм²
  • Возможность подключения с помощью гребенчатой или вильчатой шины
  • Возможность установки вспомогательных контактов

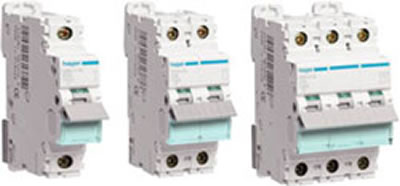

Модульные автоматические выключатели 10 кА-25 кА

Модульные автоматические выключатели Hager до 63 А, отключающие способности 10 кА-25 кА

Модульные автоматические выключатели Hager до 63 А, отключающие способности 10-25 кА


Общая информация

Автоматические выключатели Hager 10-25 кА – это обновленная сбалансированная линейка качественных приборов защиты электрических сетей от высоких токов короткого замыкания. Все приборы изготовлены в соответствии с директивами Международной комиссии по электротехнике EN 60898, 60947. Производство автоматических выключателей Hager расположено во Франции, г. Оберней – это современный европейский завод нового поколения, возможности которого позволяют обеспечить уникальную технологию поточного 100%-го контроля качества выпускаемых изделий.

Преимущества модульных автоматов Hager 10 кА -25 кА

  • Повышенная электрическая безопасность благодаря конструкции с защитой от прикосновения (токоведущие части защищены от непреднамеренного прикосновения)
  • Возможен одиночный демонтаж из ряда установленных приборов, подключенных фазными шинами, благодаря новой системе креплений на din-рейку с увеличенным ходом крепежного фиксатора
  • Технология вставных соединений прибора позволяет применять проводники без защитных наконечников на жилах (металлических гильз, охватывающих и удерживающих вместе концы многопроволочных проводников)
  • Долговечная и четкая маркировка электрических цепей благодаря специальным пластиковым прозрачным крышкам на автоматических выключателях
  • Pull- up – клеммы, дополнительная защита при подключении, винт всегда остается на одном уровне, фиксировать провод можно при помощи отвертки с изолированным жалом
  • Долговечная и четкая маркировка благодаря наличию отдельных полей для выполнения надписей (места на передней поверхности аппарата рядной установки для обозначения защищаемой электрической цепи) с прозрачной защитной крышкой
  • Благодаря механической фиксации фазной шины входящий провод может быть легко и надёжно установлен
  • Однозначная цветовая индикация (красное- зеленое) реального места контакта на рычаге управления (положение коммутации на рычажке включения). Распознаёт приваренные из-за перегрузки или короткого замыкания контакты – важная функция для надёжной работы установки
  • Установка дополнительных приспособлений, таких как блок-контакт и расцепитель минимального напряжения, без применения инструментов
  • Установка дополнительных приспособлений, таких как блок-контакт и расцепитель минимального напряжения, без применения инструментов

Технические характеристики модульных автоматов Hager NBN, NCN, NDN 10 кА

  • Отключающая способность – 10 кА
  • Номинальный ток (серия NBN) – от 6 А до 63А
  • Номинальный ток (серии NCN и NDN) – от 0,5А до 63А
  • Количество полюсов (NBN и NCN) – 1, 2, 3
  • Количество полюсов (NDN) – 1, 3
  • Степень защиты IP2х
  • Номинальное напряжение –230/400 В, возможность применения в цепях постоянного тока
  • Сечение подключаемого провода до 25 мм²
  • Возможность подключения с помощью гребенчатой или вильчатой шины
  • Возможность установки вспомогательных контактов

Технические характеристики модульных автоматов Hager NRN, NSN 25-15 кА

  • Отключающая способность – 25 кА при номиналах тока от 0,5 до 25 А
  • Отключающая способность – 20 кА при номиналах тока от 32 до 40 А
  • Отключающая способность – 15 кА при номиналах тока от 50 до 63 А
  • Номинальный ток – от 0,5А до 63А Количество полюсов – 1, 2, 3, 4
  • Степень защиты IP2х
  • Номинальное напряжение –230 до 240/ 400 до 415 В, возможность применения в цепях постоянного тока
  • Сечение подключаемого провода многопроволочного - до 25 мм², жесткого – 35 мм²
  • Возможность подключения с помощью гребенчатой или вильчатой шины
  • Возможность установки вспомогательных контактов

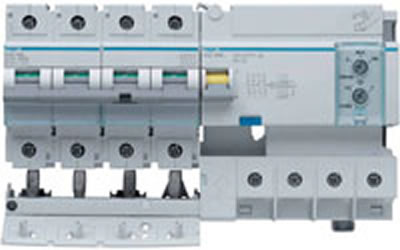

Модульные автоматические выключатели Hager 80-125 А, 10-15 кА

Модульные автоматические выключатели 80-125 А, отключающая способность 10-15 кА

Модульные автоматические выключатели Hager 80-125 А, 10-15 кА


Общая информация

Ассортимент автоматических выключателей Hager включает специальное продуктовое решение – линейку профессиональных модульных автоматических выключателей номинальными токами 80-125 А, отключающей способностью 10 и 15 кА. Данные приборы являются профессиональным, надежным и экономичным средством электрозащиты при больших токах. Производство г. Оберней, Франция; продукция соответствует нормам EN 60698 для 80-125А.

Преимущества модульных автоматов Hager 80-125 А, 10-15 кА

  • Все приборы этой серии снабжены клеммами с зажимами новой эксклюзивной конструкции, где применены новаторские инженерные решения: система компенсации зажима, усиленная конструкция зажима и зубчатые контакты
  • Конструкция автоматического выключателя включает в себя специальный дополнительный контакт. Это сделано для обеспечения максимального удобства при подключении электропитания к маломощным вспомогательным цепям (устройство экстренной остановки, устройство сигнализации неполадок и т.д.)
  • Специальное выдвижное стопорное устройство позволяет заблокировать рабочий орган автоматического выключателя 80-125 А в выключенном положении, чтобы на время на 100% исключить возможность подачи электропитания
  • Специальные блокирующие приспособления, которые не позволяют закрыть крышку устройства, пока не затянуты все винты
  • Экономичность прибора за счет малых потерь мощности: 5,5 Вт при 100 А. Скорость работы контактов не зависит от скорости рычага автоматического выключателя
  • Повышенная электрическая безопасность благодаря конструкции с защитой от прикосновения (токоведущие части защищены от непреднамеренного прикосновения)
  • Долговечная и четкая маркировка благодаря наличию отдельных полей для выполнения надписей (места на передней поверхности аппарата рядной установки для обозначения защищаемой электрической цепи) с прозрачной защитной крышкой
  • Установка дополнительных контактов без применения инструментов

Технические характеристики модульных автоматов Hager HMF 10 кА, тип С

  • Отключающая способность – 10 кА
  • Номинальный ток – 80, 100, 125 А
  • Количество полюсов – 1, 2, 3, 4
  • Количество модулей по 17,5 мм – 1,5; 3; 4,5; 6
  • Степень защиты IP20
  • Номинальное напряжение –240/415 В
  • Сечение подключаемого провода: многопроволочный - 35 мм², однопроволочный – 70 мм²
  • Дополнительный вывод – плоская клемма от 2,5 до 3,5 мм; для кабеля от 1,5 до 6 мм² (мах. 6А)
  • Возможность установки вспомогательных контактов

Технические характеристики модульных автоматов Hager HMB, HMC, HMD, 15 кА, тип B, C, D

  • Отключающая способность – 15 кА
  • Номинальный ток – 80, 100, 125 А
  • Количество полюсов – 1, 2, 3, 4
  • Количество модулей по 17,5 мм – 1,5; 3; 4,5; 6
  • Степень защиты IP20
  • Номинальное напряжение –240 / 415 В
  • Сечение подключаемого провода: многопроволочный - 35 мм², однопроволочный – 70 мм²
  • Дополнительный вывод – плоская клемма от 2,5 до 3,5 мм; для кабеля от 1,5 до 6 мм² (мах. 6А)
  • Возможность установки вспомогательных контактов

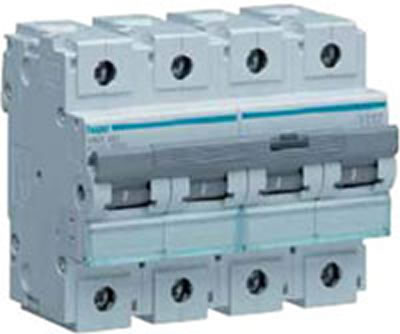

Модульные автоматические выключатели Hager 30 кА и 50 кА

Модульные автоматические выключатели 80-125 А, отключающая способность 10-15 кА

Модульные автоматические выключатели Hager 30 кА и 50 кА


Общая информация

Модульные автоматические выключатели Hager 30 кА и 50 кА – ассортимент приборов с номиналами до 125 А, предназначенные для электрозащиты от сверхтоков и токов короткого замыкания. Автоматические выключатели совмещают в себе массу технических преимуществ: небольшие габаритные размеры и возможность установки на DIN – рейку, оптимальную линейку по номинальным токам и отключающим способностям. Все это позволяет построить современную надежную, компактную и экономичную систему электрозащиты.

Преимущества модульных автоматов Hager 30 кА И 50 кА

  • Все приборы этой серии снабжены клеммами с зажимами новой конструкции, где предусмотрена система компенсации зажима, усиленная конструкция зажима и зубчатые контакты
  • Конструкция автоматического выключателя включает в себя специальный дополнительный контакт. Это сделано для обеспечения максимального удобства при подключении электропитания к маломощным вторичным цепям (устройство экстренной остановки, устройство сигнализации неполадок и т.д.)
  • Специальное выдвижное стопорное устройство позволяет заблокировать рабочий орган автоматического выключателя 80-125 А в выключенном положении, чтобы на время на 100% исключить возможность подачи электропитания, например, в процессе проведения монтажа или ремонта
  • Повышенная электрическая безопасность благодаря конструкции с защитой от прикосновения (токоведущие части защищены от непреднамеренного прикосновения)
  • Долговечная и четкая маркировка благодаря наличию отдельных полей для выполнения надписей (места на передней поверхности аппарата рядной установки для обозначения защищаемой электрической цепи) с прозрачной защитной крышкой
  • Установка дополнительных контактов без применения специальных инструментов

Технические характеристики модульных автоматов Hager HMX 50 кА, тип С

  • Отключающая способность – 50 кА
  • Номинальный ток – 10, 16, 20, 25, 32, 40, 50, 63 А
  • Количество полюсов – 1, 2, 3, 4
  • Количество модулей по 17,5 мм – 1,5; 3; 4,5; 6
  • Степень защиты IP20
  • Номинальное напряжение –240/415 В
  • Сечение подключаемого провода: многопроволочный - 35 мм², однопроволочный – 70 мм²
  • Дополнительный вывод – плоская клемма от 2,5 до 3,5 мм; для кабеля от 1,5 до 6 мм² (мах. 6А)
  • Возможность установки вспомогательных контактов

Технические характеристики модульных автоматов Hager HMK, 30 кА, тип C

  • Отключающая способность – 30 кА
  • Номинальный ток – 80, 100, 125 А
  • Количество полюсов – 1, 2, 3, 4
  • Количество модулей по 17,5 мм – 1,5; 3; 4,5; 6
  • Степень защиты IP20
  • Номинальное напряжение –240 / 415 В
  • Сечение подключаемого провода: многопроволочный - 35 мм², однопроволочный – 70 мм²
  • Дополнительный вывод – плоская клемма от 2,5 до 3,5 мм; для кабеля от 1,5 до 6 мм² (мах. 6А)
  • Возможность установки вспомогательных контактов

УЗО Hager - устройства защитного отключения типа АС и А до 125 А

Устройства защитного отключения типа АС и А, до 63 А, ток утечки 10 мА, 30 мА, 100 мА, 300 мА, 500 мА

Модульные УЗО Hager


Общая информация

Устройства защитного отключения (УЗО) от компании Hager - высококачественные модульные аппараты защиты от возникновения пожара и от угрозы жизни человека, связанных с воздействием токов утечки. Все устройства защитного отключения Hager, поставляемые на украинский рынок, производятся в Европе на современном крупнейшем заводе Hager, расположенном в г. Оберней, Франция. Изделия соответствуют самым строгим международным и украинским стандартам качества, вся продукция сертифицирована.

Преимущества УЗО Hager

  • Кнопка ТЕСТ для проверки работоспособности УЗО
  • Специальное окно индикации тока утечки
  • Дополнительное окно индикации состояния УЗО (вкл./выкл.)
  • Повышенная электрическая безопасность УЗО благодаря конструкции с защитой от прикосновения (токоведущие части защищены от непреднамеренного прикосновения).
  • Уникальная защита от ложного подключения проводников к УЗО с помощью диэлектрической защитной шторки
  • Долговечная и четкая маркировка электрических цепей благодаря специальным пластиковым прозрачным крышкам на УЗО
  • Pull-up – клеммы, дополнительная защита при подключении, винт всегда остается на одном уровне, фиксировать провод можно при помощи отвертки с изолированным жалом
  • Благодаря механической фиксации фазной шины входящий провод может быть легко и надёжно установлен
  • Установка дополнительных контактов УЗО
  • Универсальная возможность электрического соединения с помощью гребенчатых и вильчатых фазных шин
  • Новая технология электрического соединения Quick Connect – простая и быстрая установка УЗО с помощью встроенных самозажимных клемм (для серий CDS)
  • Возможность пломбирования УЗО

Технические характеристики УЗО Hager типа АС

  • Серии CC, CD, CE, CF
  • Ток утечки: CC - 10 мА, CD - 30 мА, CE - 100 мА, CF - 300 мА
  • Кол-во полюсов: CC - 2Р, CD - 2Р/4Р, CE - 2Р/4Р, CF - 2Р/4Р
  • Номинальный ток, А: CC - 16; CD - 25, 40, 63; CE - 25, 40, 63; CF - 25, 40, 63

Технические характеристики УЗО Hager типа А

  • Серии CCA, CDA, CFA, CGA
  • Ток утечки: CCA - 10 мА, CDA - 30 мА, CFA - 300 мА, CGA - 500 мА
  • Кол-во полюсов: CCA - 2Р, CDA - 2P/4P, CFA - 2P/4P, CGA - 2P/4P
  • Номинальный ток, А: CCA - 16, CDA -16, 25, 40, 63 и 25, 40, 63, 80, 100, 125; CFA - 25, 40, 63 и 25, 40, 63, 80, 100, 125; CGA - 25, 40, 63 и 25, 40, 63, 80, 100, 125

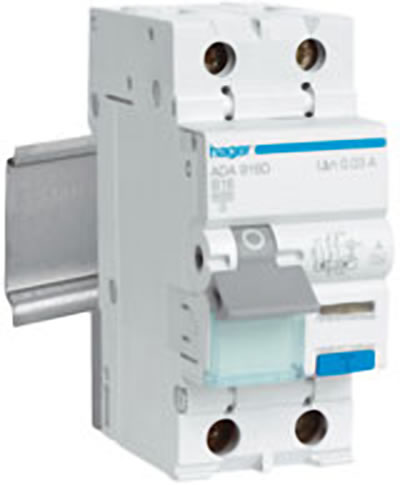

АВДТ - автоматические выключатели дифференциального тока до 63 А типа А и АС

Дифференциальные автоматические выключатели до 63А типа А и АС, ток утечки 10-30 мА, отключающая способность 4,5 кА и 6 кА

Модульные АВДТ Hager


Серии АВДТ Hager

  • АВДТ серии AD8..J - тип АС, ток утечки 30 мА, отключающая способность 4,5 кА, характеристика С
  • АВДТ серии AD9..J - тип АС, ток утечки 30 мА, отключающая способность 6кА, характеристика В
  • АВДТ серии AD9..J - тип АС, ток утечки 30 мА, отключающая способность 6 кА, характеристика С
  • АВДТ с током утечки 10 мА
  • АВДТ, тип А, 30 мА, 6,0 кА, характеристика В и С, серия ADA

Общая информация

Дифференциальные автоматические выключатели Hager – это высококачественные современные приборы электрической защиты. Данный прибор объединяет в себе два защитных устройства: автоматический выключатель, который обеспечивает защиту от перегрузок и короткого замыкания, и модуля дифференциальной защиты, защищающего человека от поражения электрическим током. Дифференциальные автоматические выключатели Hager предназначены для обеспечения электрической безопасности современного жилья, оснащенного всем комплексом электроприборов, ставших неотъемлемой частью нашей жизни. Важное достоинство автоматов дифференциального тока Hager – высокая надежность, настоящее европейское качество (производство г. Оберней, Франция), автоматизированная система контроля качества всех производимых модульных приборов. Приборы соответствуют самым жестким требованием международных и российских стандартов качества, вся продукция сертифицирована для применения на территории ЕС и Украины.

Преимущества АВДТ Hager

  • Кнопка ТЕСТ для проверки работоспособности
  • Специальное окно индикации тока утечки (для серий АСА и ADA)
  • Надежное металлическое крепление прибора на DIN – рейке, фиксация запирающего рычажка в открытом состоянии, быстрая и надежная фиксация автомата дифференциального тока одним щелчком (для серии AD)
  • Специальная система пластиковых креплений на DIN-рейку с увеличенным ходом крепежного фиксатора. Возможность одиночного демонтажа из ряда установленных приборов, подключенных фазными шинами (для серий ACA и ADA)
  • Повышенная электрическая безопасность дифавтоматов благодаря конструкции с защитой от прикосновения (токоведущие части защищены от непреднамеренного прикосновения)
  • Уникальная защита от ложного подключения проводников с помощью диэлектрической защитной шторки
  • Долговечная и четкая маркировка электрических цепей благодаря специальным пластиковым прозрачным крышкам (для серий АСА и ADA)
  • Pull-up – клеммы, дополнительная защита при подключении, винт всегда остается на одном уровне, фиксировать провод можно при помощи отвертки с изолированным жалом
  • Благодаря механической фиксации фазной шины входящий провод может быть легко и надёжно установлен
  • Установка дополнительных контактов (для серий ACA и ADA)
  • Универсальная возможность электрического соединения с помощью гребенчатых и вильчатых фазных шин
  • Возможность пломбирования прибора

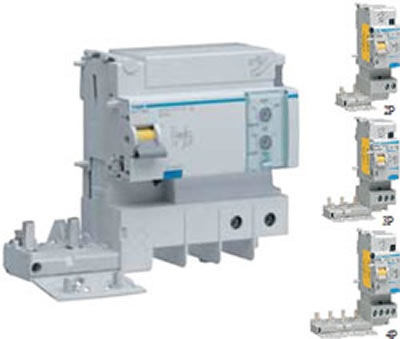

Стыкуемые блоки УЗО от 30 мА до 1000 мА

Стыкуемые блоки защиты Hager от токов утечки от 30 мА до 1000 мА, номинальный ток до 125 А

Стыкуемые блоки УЗО Hager от 30 мА до 1000 мА


Номенклатура стыкуемых блоков УЗО Hager для модульных автоматических выключателей

  • BD. Номинальный ток - до 63 А. Уставка фиксированная. Ток утечки – 30 мА. Тип – АС
  • BF. Номинальный ток - до 63 А. Уставка фиксированная. Ток утечки – 300 мА. Тип – АС
  • BDH. Номинальный ток - до 125 А. Уставка фиксированная. Ток утечки – 30 мА. Тип – А, HI
  • BTH. Номинальный ток - до 125 А. Уставка регулируемая 0,3-0,5-1 А… Тип – А, HI
  • BFH. Номинальный ток - до 125 А. Уставка фиксированная. Ток утечки – 300 мА. Тип – А, HI

Общая информация

Стыкуемые блоки устройства защитного отключения Hager для модульных автоматических выключателей – это профессиональный инженерный набор оборудования для создания системы электрозащиты в соответствии с современными техническими стандартами и требованиями. Высокое качество, продуманность немецких и французских инженерных решений в купе с выдающимся дизайном сделало эту продуктовую линейку популярной и востребованной среди электриков – профессионалов. Производство г. Оберней, Франция; полное соответствие требованиям международных и украинских стандартов качества.

Преимущества стыкуемых блоков УЗО Hager

  • Специальные блокирующие приспособления, которые не позволяют закрыть крышку устройства, пока не затянуты все винты
  • Регулируемая уставка: конструкция прибора имеет регуляторы «под шлиц», находящиеся с лицевой стороны и закрытые прозрачной защитной крышкой с возможностью опломбировании (для серии BTH)
  • Кнопка ТЕСТ для проверки срабатывания дифференциальной защиты
  • Однозначная индикация состояния прибора, сработавший дифференциальный автоматический выключатель сразу виден, тумблер в выключенном состоянии находится в нижнем положении, имеет яркую желтую окраску индикации
  • Прибор имеет специальные клеммы – зажимы с компенсацией затягивающего усилия, укрепляющую дужку и удерживающие зажимные колодки. Эти детали обеспечивают долговечность и надежность электрического соединения

Автоматические выключатели защиты двигателей

Модульные ВА защиты двигателей до 25 А

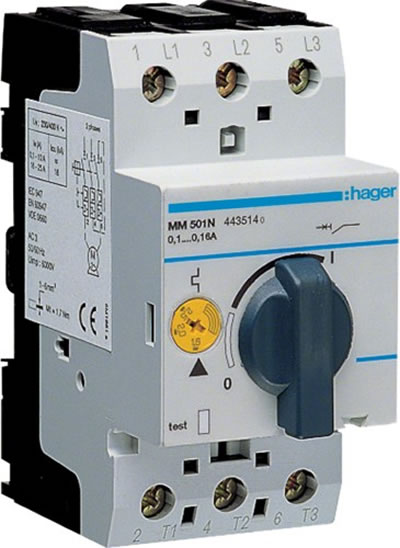

Автоматы Hager для защиты двигателей


Общая информация

С помощью автоматических выключателей защиты двигателей обеспечивается надёжная защита работы одно- и трёхфазных электродвигателей. Принцип работы прост и эффективен: защита от токов перегрузки осуществляется посредством термического расцепителя, защита от КЗ – при помощи электромагнитного расцепителя. Компактные автоматические выключатели защиты двигателей занимают в щите всего 2,5 модуля по 17,5 мм. Данные аппараты – это автоматические выключатели с регулируемым биметаллическим реле и типом мгновенного расцепления К.

Номенклатура автоматов Hager для защиты электродвигателей

  • MM501N. Автомат защиты двигателя 0,1-0,16 A, ток 0,1 - 0,16 А
  • MM502N. Автомат защиты двигателя 0,16-0,25 A, ток 0,16 - 0,24 А
  • MM503N. Автомат защиты двигателя 0,25-0,4 A, ток 0,24 - 0,4 А
  • MM504N. Автомат защиты двигателя 0,4-0,63, ток 0,4 - 0,6 А
  • MM505N. Автомат защиты двигателя 0,63-1 A, ток 0,6 - 1,0 А
  • MM506N. Автомат защиты двигателя 1,0-1,6 A, ток 1,0 - 1,6 А
  • MM507N. Автомат защиты двигателя 1,6-2,5 A, ток 1,6 - 2,4 А
  • MM508N. Автомат защиты двигателя 2,5-4 A, ток 2,4 - 4,0 А
  • MM509N. Автомат защиты двигателя 4,0-6,3 A, ток 4,0 - 6,3 А
  • MM510N. Автомат защиты двигателя 6,3-10 A, ток 6,3 - 10 А
  • MM511N. Автомат защиты двигателя 10-16 A 10 - 16 А
  • MM512N. Автомат защиты двигателя 16-20 A, ток 16 - 20 А
  • MM513N. Автомат защиты двигателя 20-25 A, ток 20 - 25 А

Модульные выключатели-разъединители и переключатели вводов

Модульные устройства отвечают требованиям европейских стандартов

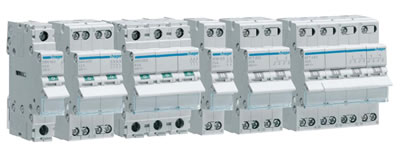

Модульные выключатели-разъединители и переключатели вводов Hager


Общая информация

Новое поколение модульных выключателей-разъединителей, гарантирует надежность работы и большую безопасность обслуживающего персонала. Выключатели-разъединители новой серии SBN рассчитаны на номинальные токи от 16А до 125А и выпускаются в 1Р, 2Р, 3Р и 4Р исполнении. Новые модульные устройства соответствуют европейским стандартам (IEC60947-3, EN60669), категория применения AC22A, и имеют все необходимые украинские сертификаты. Переключатели-разъединители I-0-II серии SF рассчитаны на токи до 40 и доступны в 1P, 2P, 3P и 4P исполнении. Переключатели-разъединители I-0-II до 63А доступны в исполнении 1P+N и 3P+N.

Номенклатура выключателей-разъединителей и переключателей Hager

  • SBN. Выключатели-разъединители
  • SBT, SBB, SBM. Выключатели-разъединители c индикатором
  • SFT, SFB, SFL, SFM. Переключатели-разъединители до 40 A
  • SF. Переключатели-разъединители 63 A (запрещено переключение под нагрузкой)

Модульные рубильники Hager до 160 А

Модульные рубильники до 160 А, в т.ч. с видимым разрывом

Модульные рубильники Hager до 160 А


Технические характеристики модульных рубильников Hager

  • Монтаж на DIN-рейке или на монтажной пластине
  • Степень защиты IP20
  • Двойное отключение на каждую фазу
  • Напряжение изоляции: 690 - 1000 В ~
  • Номинальный ток: 20 – 160 А
  • Электрическая прочность: 3,4,5,8,10 кВ
  • Количество полюсов: 3 и 4
  • Принадлежности: поворотная рукоятка, дополнительные контакты, клеммы и изолирующие крышки выводов

Общая информация

Рубильники осуществляют замыкание и размыкание цепи под нагрузкой и обеспечивают безопасный разрыв цепи для монтажных или ремонтных работ на отключённом участке сети. Рубильники Hager в модульном исполнении устанавливаются на дин-рейку или монтажную плату.

Номинальные токи модульных рубильников Hager - от 20 до 160А. ВМесто данных рубильникову можно использовать модульные рубильники-разъединители серии SBN до 125 А. На токи от 160 А до 1600 А применяются рубильники в литом корпусе.

Преимущества модульных рубильников Hager

  • Коммутация под нагрузкой
  • В ассортименте представлены рубильники с видимым разрывом, позволяющим визуально проконтролировать отсутствие тока в цепи
  • Установка на DIN-рейку или на монтажную панель
  • Поворотная рукоятка непосредственно на приборе, блокируется замком в состоянии ВЫКЛ.

Модульные рубильники-переключатели I-O-II до 125 А

Перекидные рубильники I-O-II с номинальными токами от 20 до 80А

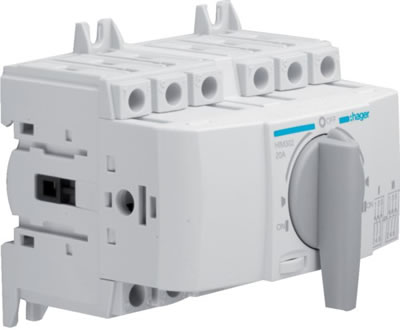

Модульные рубильники-переключатели Hager I-O-II до 125 А


Общая информация

Рубильники–переключатели (перекидные рубильники) - коммутационные аппараты, служащие для ручного переключения питания на I или II ввод или выключения питания. Переключение может производиться без напряжения или под напряжением. Рубильники-переключатели Hager в модульном исполнении устанавливаются на дин-рейку. В ассортименте представлены трехполюсные и четырехполюсные перекидные рубильники от 20А до 80 А и перекидные рубильники с видимым разрывом от 63 А до 125 А. Продукция соответствует требованиям по безопасном разрыву цепи (МЭК 60947-3).

Технические характеристики рубильников-переключателей серии HIM

  • Номинальный ток 20 А - 80 А
  • Номинальное напряжение 400 В - 690 В
  • Количество полюсов 3P, 4P
  • Степень защиты IP20
  • Рукоятка для переключения запирается подвесным замком в положении ВЫКЛ.

Технические характеристики рубильников-переключателей с видимым разрывом серии HI***R

  • Номинальный ток 63 А - 125 А
  • Номинальное напряжение 400 В - 690 В
  • Количество полюсов 4P
  • Степень защиты IP20
  • Три положения I-0-II
  • Установка на DIN-рейку, компактность

Модульные моноблочные АВР Hager от 63 А до 160 А

Моноблочные устройства автоматического ввода резерва

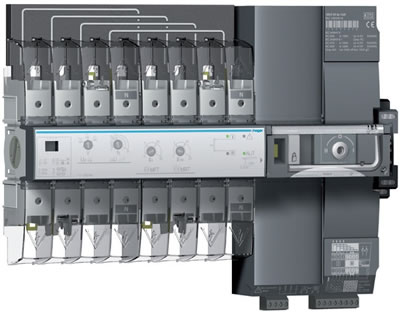

Модульные моноблочные АВР Hager от 63 А до 160 А


Общая информация

Моноблочные устройства автоматического ввода резерва (АВР) - удобное решение для автоматического переключения между основным и резервным источником питания (I-O-II). Устройство объединяет в себе два рубильника 4Р со встроенной взаимной блокировкой, мотор-привод и контроллер. При помощи моноблочного АВР Hager также возможно ручное переключение между вводами.

Технические характеристики рубильников-переключателей серии HIM

  • Номинальный ток 40-160 A
  • Номинальное напряжение 400/690 В
  • Три положения I-0-II
  • Рычаг для аварийного ручного отключения
  • Возможность блокировки в положении 0
  • Компактность с возможностью установки на DIN-рейку
  • Соединительные шины

Модульные контакторы Hager до 63 А

Обновленная серия модульных контакторов до 63 А

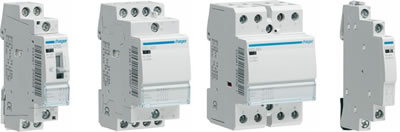

Модульные контакторы Hager до 63 А


Общая информация

Обновленная линейка модульных контакторов до 63А включает стандартные (Eco) и бесшумные контакторы, которые могут применяться в гражданском строительстве. Обновленные контакторы Eco (Эко) отличаются сниженным потреблением тока и, таким образом, пониженным нагревом поверхности. Данные контакторы применяются для коммутации электрических цепей освещения, отопления, вентиляции и т.д., а также могут использоваться в релейных схемах управления. Расширен ассортимент бесшумных контакторов Hager. Это идеальное решение для бесшумной эксплуатации таких объектов как больницы, гостиницы, жилища и многих других. Контакторы и реле Hager производятся на заводе Hager во Франции. Продукция сертифицирована, соответствует всем европейским и украинским стандартам качества.

Номенклатура контакторов Hager

  • ES. Номинальные токи нагрузки: 25, 40, 63 А. Напряжение катушки: 8, 12, 24, 230 В АС. Установка дополнительного контакта состояния
  • ER. Номинальные токи нагрузки: 16, 25 А. Напряжение катушки: 8, 12, 24, 230 В АС. Установка дополнительного контакта состояния
  • EN. Номинальные токи нагрузки: макс.: 5 А/250 В мин.: 10 мА/12 В. Напряжение катушки: 12-24, 230 В АС. Установка дополнительного контакта состояния
  • ET. Номинальные токи нагрузки: 25, 40 А. Напряжение катушки: 230 В АС. Установка дополнительного контакта состояния

Импульсные реле и установочные реле

Современные приборы Hager для управления электрическими цепями

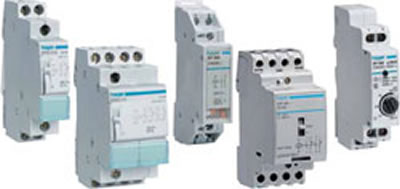

Импульсные и установочные реле Hager


Общая информация

Номенклатура модульных устройств Hager включает в себя широчайшую линейку современных приборов для управления электрическими цепями. К данной группе относятся импульсные реле (дистанционные выключатели), электронные импульсные реле, реле приоритета и установочные реле. Высокие стандарты строительства, современные потребности рынка, необходимая универсальность и функциональность энергораспределения требует нового подхода по проектированию, в том числе в области управления освещением и централизованной коммутации электрических цепей и потребителей. Hager является одним из лидеров в этой области, и предлагает уникальные технические решения. Вся продукция производится во Франции и соответствует европейским и украинским стандартам.

Технические характеристики установочных реле Hager

  • Тепловой длительный ток – 16 А, 5 А (серия EN)
  • Количество полюсов – 1 н.о.+1 н.з., 2 н.о.+2 н.з.,2 н.о., 1 перекл.
  • Количество модулей по 17,5 мм – 1, 2
  • Расчетное напряжение цепи управления (серия ER), переменный ток: 8 , 12, 24, 230 В
  • Расчетное напряжение цепи управления (серия EN) : 12, 24 В~, -…
  • Сечение подключаемого провода катушка: многопроволочный проводник: 0,5 – 4 мм², однопроволочный проводник: 1 – 6 мм²
  • Сечение подключаемого провода основная цепь: многопроволочный проводник: 1 – 6 мм², однопроволочный проводник: 1,5 – 10 мм²
  • Возможность установки вспомогательного переключателя EP071

Технические характеристики импульсных реле Hager

  • Допустимая нагрузка на контакт – 16 А, 39 А (серия ED)
  • Количество полюсов – 1 н.о., 2 н.о., 1 н.з.+1 н.о., 2 н.з.+2 н.о., 1 н.з.+3 н.о., 4 н.о.
  • Количество модулей по 17,5 мм – 1, 2
  • Номинальное напряжение: переменный ток: 8 , 12, 24, 48, 230 В; постоянный ток: 12, 24, 110 В
  • Сечение подключаемого провода:1 – 2,5 мм²
  • Возможность установки вспомогательных принадлежностей реле

Номенклатура импульсных и установочных реле Hager

  • EPN5хх. Номинальный ток нагрузки – 16А. Индикация положения контактов с возможностью ручного включения. Дистанционное импульсное управление цепями освещения
  • EP5хх. Импульсное реле. Номинальный ток нагрузки – 16А. Дистанционное импульсное управление отдельными группами освещения с помощью одной кнопки
  • EPN4хх. Электронное импульсное реле. Номинальный ток нагрузки – 16 А. Импульсное управление отдельными группами освещения. Низкий уровень помех
  • EP4хх. Электронное импульсное реле с дополнительными функциями. Номинальный ток нагрузки – 16А. Импульсные реле с отдельными входами на различные напряжения, с регулируемой задержкой отпускания (EP 450)
  • ED. Реле приоритета. Максимальный ток нагрузки – 39 А. Прямоточное реле с н.з. контактом во вторичной цепи
  • ER. Установочное реле. Номинальный ток нагрузки – 16А. Включение вручную: «ручной – о – авто». Индикация положения контактов. Управление электрическими цепями для автоматизации с использованием кнопок, выключателей, датчиков времени, таймеров и т.д.
  • EN. Интерфейсное реле. Реле со светодиодным индикатором. Ток нагрузки max. 5 А/ 250 В~; min 10 мА/12В

Кнопки, светодиодные индикаторы на DIN-рейку

Модульные кнопки, светодиодные индикаторы, индикаторы напряжения, зуммеры Hager

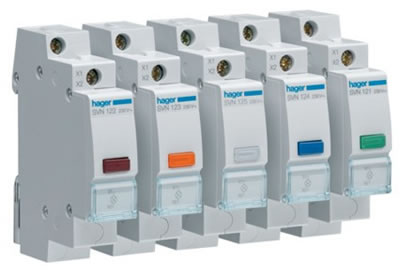

Кнопки, светодиодные индикаторы Hager на DIN-рейку


Общая информация

Модульные устройства Hager включают в себя широкий ассортимент приборов коммутации и светодой индикации - кнопок и световых индикаторов. Данные устройства быстро и удобно устанавливаются в электрощиты с глухой и прозрачной дверцей, являются надежными и соответствуют самым высоким стандартам качества.

Кнопочные выключатели Hager

  • SVN312. Кнопочный выключатель,16A, 250В АС,1 н.о.,1M
  • SVN332. Кнопочный выключатель,16A, 250В АС, 2 н.о.,1M
  • SVN352. Кнопочный выключатель,16A, 250В АС, 1 н.о.+1 н.з.
  • SVN322. Кнопочный выключатель,16A, 250В АС, 1 н.з.,1M
  • SVN342. Кнопочный выключатель,16A, 250В АС, 2 н.з.,1M

Кнопочные выключатели Hager с индикацией

  • SVN413. Кнопочный выключатель,16A, 250В АС,1 н.о., с зеленой индикаторной лампой 230В АС
  • SVN433. Кнопочный выключатель,16A, 250В АС, 2 н.о., с зеленой индикаторной лампой 230В АС

Номенклатура и технические характеристики модульных кнопок и светодиодных ламп Hager

  • SVN1**, SVN2**. Светодиодные индикаторы. Срок службы 100000 часов. Степень защиты IP20 Напряжение 230В, 48В, 24В, 12В. Частота 50/60 Гц. Размер - 1 модуль (17,5 мм). Рабочая температура от -20 до +50ºС. Температура хранения от -40 до +80ºС
  • SVN3**, SVN4**. Кнопки, кнопки со световым индикатором. Номинальный ток 16А. Группы контактов - 1 н.о., 2 н.о., 1 н.з., 2 н.з., 1 н.о.+1 н.з. Степень защиты IP20. Напряжение 250В, частота 50/60 Гц Icc = 1 кА (с предохранителем или автоматом 10А). Кол-во механических циклов - 15000. Кол-во электрических циклов - 15000 (АС12), 6000 (AC14). Размер - 1 модуль (17,5 мм). Рабочая температура от -20 до +50ºС. Температура хранения от -40 до +80ºС)
  • SU. Звонки и зуммеры. Напряжение 8/12В или 230В, частота 50/60 Гц. Размер - 1 модуль (17,5 мм). Громкость 85 Дб или 78 Дб. Рабочая температура от -10 до +40ºС. Температура хранения от -25 до +60ºС)

Реле контроля напряжения, тока, фаз

Реле контроля напряжения, реле контроля фаз, реле контроля тока

Реле Hager для контроля напряжения, тока, фаз


Общая информация

Hager выпускает все реле контроля с одним переключаемым контактом (250 В, 8 А) для сообщения об аварии.

Номенклатура и технические характеристики реле контроля Hager

  • EU100. Реле контроля напряжения однофазное. Контроль понижения/повышения напряжения. Umin = 0,75 Un, Umax = 1,2 Un. Время переключения контактов в номинальный режим через 5 или 10 мин по выбору. Кол-во полюсов/модулей: 1/2
  • EU101. Реле контроля напряжения однофазное. Контроль понижения/повышения напряжения. Umin/Umax ± 5 % bis ± 20 % регулируется. Время переключения контактов в номинальный режим через 5 или 10 мин. по выбору. Кол-во полюсов/модулей: 1/2
  • EU102. Реле контроля напряжения однофазное. Индикация текущего напряжения (функция вольтметра). Устанавливаемый контроль понижения, повышения или гистерезиса Режим памяти аварии. Время реакции: 0,1 сек. до 12 сек. Напряжение питания 230В AC. Контролируемое напряжение: от 15 до 700 В DC или от 15 до 480 В AC. Контроль сетей переменного и постоянного тока. Кол-во полюсов/модулей: 1/2
  • EU103. Реле контроля тока однофазное. Индикация текущего тока (функция амперметра). Устанавливаемый контроль понижения, повышения или гистерезиса. Режим памяти аварии. Время реакции: 0,1 сек. до 12 сек. Напряжение питания 230В AC. Контролируемый ток: - прямое включение от 0,1 до 10 A - через ТТ от 5 до 600 A. Контроль сетей переменного и постоянного тока. Кол-во полюсов/модулей: 1/2
  • EU300. Реле контроля фаз. Контроль падения напряжениея (0,7 Un). Контроль ассиметрии от 5% до 20%. Контроль обрыва фазы. Контроль чередования фаз. Номинальное напряжение 400 В AC. Кол-во полюсов/модулей: 3/2
  • EU301. Реле контроля напряжения трехфазное. Контроль понижения/повышения напряжения. Umin/Umax ± 5 % bis ± 20 % регулируется. Время переключения контактов в номинальный режим через 5 или 10 мин. по выбору. Кол-во полюсов/модулей: 3/2
  • EU302. Реле контроля напряжения трехфазное. Контроль понижения/повышения напряжения. Umin/Umax ± 5 % bis ± 20 % регулируется. Режим памяти аварии Время реакции от 0,1 сек до 12 сек. Номинальное напряжение 400 В АС. Кол-во полюсов/модулей: 3/2

Реле приоритета

Однофазные реле Hager приоритетных нагрузок

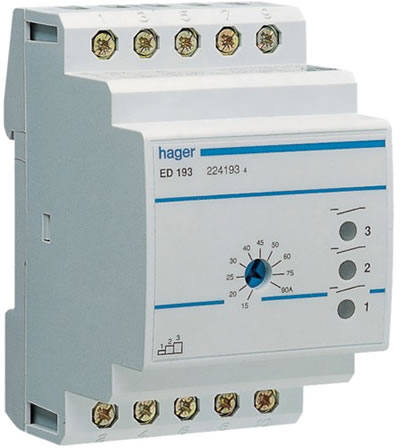

Реле приоритета


Общая информация

Выпускаемые Hager реле приоритетных нагрузок позволяют выделить те нагрузки, которые должны быть запитаны в обязательном порядке (приоритетные), и те нагрузки, которые запитываются по остаточному принципу (не приоритетные). Если ток в цепи приоритетных нагрузок больше заданного, то питание в цепи неприоритетных нагрузок выключится. Значение тока в цепи приоритетных нагрузок задается непосредственно на реле приоритета. Диапазон значений тока в цепи приоритетных нагрузок – до 39 А в случае применения реле ED183 и до 90 А в случае применения реле ED193 (питание через трансформатор тока ED080).

Номенклатура и технические характеристики реле Hager для контироля приоритетных нагрузок

  • ED183. Прямоточное реле с НЗ контактом во вторичной цепи. Переключается по достижении тока через катушку 3,1..5,7А. Максимальный ток 39А. Максимальная мощность 27кВт. Ширина - 1 модуль (17,5 мм). Первичная цепь – до 400, вторичная цепь – до 250 В. Первичная цепь – 39 А, вторичная цепь – 1 А. 2НО 0.1А 250В cosφ =0.5. Иерархическое переключение. Ширина 3 модуля (по 17,5 мм). 2НО 0.1А 250В. cosφ =0.5. Поочередное переключение. Ширина 3 модуля (по 17,5 мм). Ступенчатый ток нагрузки: 15 - 50 - 25 - 30 - 40 - 45 - 50 - 60 - 75 - 90 А
  • ED192. Реле отключения неприоритетных нагрузок, однофазное. Измерение производится через датчик тока ED080. Цикл переключения 6±2 мин. Переключения нагрузок производятся через контакторы. Возможно принудительное переключение. Питание: 230В +10%-15% 50/60 Гц. Выходы: 1П 230В 10А АС1. 1НО 0.1А 250В cosφ =0,5. Иерархическое переключение. Ширина 2 модуля (по 17,5 мм)
  • ED080. Трансформатор тока. Просвет круглого сечения, Ø10 мм, max измеряемый ток 90 А, кабель 25 мм². Отходящие кабели: min сечение 2х1 мм²

Разрядники защиты от перенапряжений (ОПН)

Устройства защиты от перенапряжения

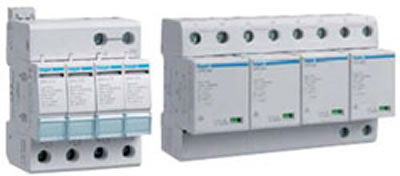

Разрядники Hager для защиты от перенапряжений

Общая информация

Номенклатура профессиональной модульной автоматики Hager включает в себя специальную группу электрооборудования – разрядники защиты от перенапряжения. Стремление человека создать комфортную и безопасную среду обитания ставит новые требования по создания системы электрозащиты современного жилья, в том числе при возникновении природных форс – мажорных ситуаций. Мощным фактором, препятствующим нормальной работе электрооборудования, распределительных сетей здании и сооружений, а также слаботочных систем - являются прямые и удалённые удары молнии и, как возможное следствие – возникающие перенапряжения в сети.

Классы устройств Hager для защиты от перенапряжения

  • Класс В. Защитное устройство для уравнивания потенциалов системы молниезащиты согласно DIN VDE 0185-3 при прямом или близком ударе молнии. Например, установка в главном распределительном устройстве на входе в здание
  • Класс С. Устройство для защиты от перенапряжений согласно DIN VDE 0100-443 при входящих по питающей сети перенапряжениях из-за далеких ударов молнии или коммутационных операций. Например, установка в устройстве распределения тока, вторичном устройстве распределения.
  • Класс D. Защитное устройство, предназначено для защиты от перенапряжений нестационарных потребителей в розетках и местах электропитания. Например, установка в конечном потребителе.

Номенклатура модульных разрядников Hager для защиты от перенапряжения

  • SPN800, SPN801, SPN802, SP120, SP320, SP150, SP936, SP937. Комбинированные разрядники защиты от перенапряжения. КЛАСС В. Ток разряда молнии (10/350 мкс) – 75/100 кА. Уровень защиты: <= 1,5 кВ
  • SPN113, SPN115, SPN117, SPN315, SPN317, SPN513, SPN517, SPN415, SPN 417, SPN418, SPN419. Разрядники защиты от перенапряжения. КЛАСС С. Отводимый ток – 15/40 кА. Уровень защиты: <= 1,5 кВ
  • SPN202N, TG029. Аппаратная защита с индикацией работы. КЛАСС D. Уровень защиты: <= 1,25/1,5 кВ

Прочая модульная аппаратура Hager– розетки, светорегуляторы, таймеры, реле времени и пр.

Дистанционные регуляторы света, сумеречные выключатели, термостаты и датчики, цифровые и аналоговые таймеры, реле времени, трансформаторы, звонки, розетки, коммутаторы, приемники и пульты радиоуправления

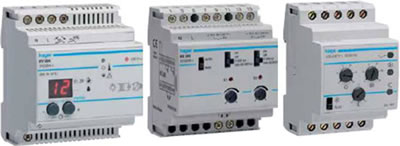

Другая модульная аппаратура Hager - розетки, светорегуляторы, таймеры, реле времени

Перечень устройств

  • Дистанционный регулятор силы света
  • Сумеречные выключатели Hager
  • Таймеры аналоговые и цифровые
  • Реле времени
  • Трансформаторы, звонки, зуммеры, розетки, светильники
  • Сигнализаторы присутствия
  • Термостаты
