Аналоговые и цифровые амперметры, вольтметры и мультиметры. Трансформаторы тока для измерительных приборов Hager

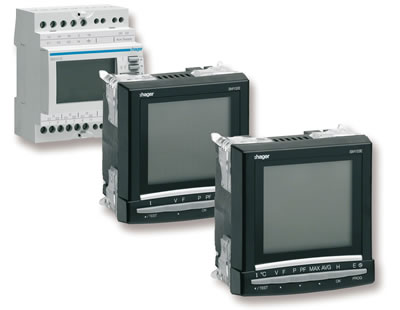

Амперметры, вольтметры и мультиметры Hager

Цифровые амперметры, вольтметры и мультиметры

Амперметры, вольтметры и мультиметры Hager


Общая информация

Измерительные приборы Hager предназначены для определения значений входного тока и напряжения в различных устройствах и аппаратах. Эти измерительные приборы существуют в аналоговом и цифровом вариантах. Цифровые измерительные приборы дополнительно оснащены индикацией перегрузки.

Преимущества измерительных приборов Hager

  • Расширенный функционал - измерение одним прибором действующих и максимальных значений токов в фазах и нейтрали, напряжений, текущей частоты, активной, реактивной и полной мощности, коэффициента мощности, полного коэффициента гармоник и др.
  • Для модульных приборов - простой и быстрый монтаж на DIN–рейку в распределительном щите
  • Для приборов, устанавливемых на дверь щита - заводские установочные комплекты

Технические измерительных приборов Hager

  • Монтаж: на DIN – рейку или на дверь шкафа в электрических распределительных щитах
  • Исполнение: модульные устройства и устройства для установки на монтажную плату или на дверь.
Цифровые мультиметры
  • Измерение напряжений в диапазоне от 50 В до 520 В
  • Измерение токов в диапазоне от 0,005 А до 9999 А
  • Диапазон частот от 45 Гц до 65 Гц
Аналоговые и цифровые амперметры
  • Диапазон измерения токов от 0 до 600 А
Аналоговые и цифровые вольтметры
  • Диапазон измерения напряжений от 0 до 500 В
  • Большой выбор комплектующих (переключатели, измерительные преобразователи и др.)

Номенклатура индикационных и измерительных приборов Hager

  • SM102E, SM103E. Цифровой мультиметр для установки на дверь шкафа
  • SM202, SM203, SM204, SM205, SM210, SM211, SM213, SM214. Модули входа-выхода, модуль измерения температуры, интерфейсные модули RS485/ModBus, модуль Ethernet и др.
  • SM101С, SM101E. Модульные цифровые мультиметры (SM101E - аналог снятого с производства SM001)
  • SM501. Цифровой вольтметр, 0 – 500 В
  • SM020, SM151, SM401, SM601. Цифровые амперметры, 0 – 600 А

Стрелочные измерительные приборы Hager

Аналоговые измерительные приборы

Стрелочные измерительные приборы Hager - аналоговые


Общая информация

Аналоговые измерительные приборы Hager используются для определения значений входного тока и напряжения в устройствах и аппаратах.

Номенклатура стрелочных амперметров Hager прямого подключения

  • SM005. Амперметр прямого измерения 0..5 A АС
  • SM015. Амперметр прямого измерения 0..15 A
  • SM030. Амперметр прямого измерения 0..30 A

Номенклатура стрелочных амперметров Hager, подключаемых через трансформаторы тока

  • SM050. Амперметр 0..50 А АС. Трансформаторного включения через ТТ 50/5
  • SM100. Амперметр 0..100 А АС. Трансформаторного включения через ТТ 100/5
  • SM150. Амперметр 0..150 А АС. Трансформаторного включения через ТТ 150/5
  • SM250. Амперметр 0..250 А АС. Трансформаторного включения через ТТ 250/5
  • SM400. Амперметр 0..400 А АС. Трансформаторного включения через ТТ 400/5
  • SM600. Амперметр 0..600 А АС. Трансформаторного включения через ТТ 600/5

Аналоговые модульные вольтметры 0...500 В

  • SM500. Вольтметр от 0 до 500 В. Потребляемая мощность: 3 ВА. Класс точности: 1,5. Монтаж на DIN-рейку
  • SK602. Переключатель для вольтметра 7 положений. Номинальный ток: 20 А. Частота: 50 Гц. Напряжение изоляции: 690 В. Количество модулей: 3. Рабочая температура: от -10 °C до 40 °C. Температура хранения: от -40 °C до 80 °C. Подключение гибкого проводника: 1,5 мм² - 10 мм². Подключение жестких проводников: 1 мм² - 6 мм ². Высота: 85 мм. Ширина: 70 мм. Глубина: 64 мм. Степень защиты: IP20. Конфигурация системы: TT Количество положений переключателя: 7. Монтаж на DIN-рейку

Технические характеристики аналоговых амперметров HAGER

  • Стрелочные амперметры с классом точности 1,5
  • Позволяют вести прямые измерения от 0 до 30 А, AC, частота 45/65 Гц
  • Потребляемая мощность 1,1 ВА
  • Ширина приборов: 4 модуля
  • Площадь поперечного сечения для гибких проводников: 1 мм² - 6 мм²
  • Площадь поперечного сечения для жесткого проводника: 1,5 мм² - 10 мм²
  • Степень защиты: IP20
  • Рабочая температура: от -25 °C до 50 °C
  • Температура хранения: от -40 °C до 80 °C
  • Монтаж на DIN-рейку
  • Высота: 85 мм
  • Ширина: 70 мм
  • Глубина: 54 мм

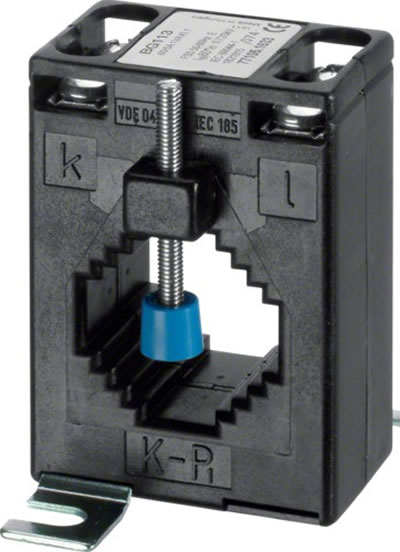

Трансформаторы тока для измерительных приборов Hager

Проходные трансформаторы тока с креплением на кабели, шины и рубильники-держатели предохранителей NH

Трансформаторы тока для измерительных приборов Hager


Общая информация

Трансформаторы тока с коэффициентом Ip/5 А выдают во вторичной обмотке ток от 0 до 5 А, пропорциональный току, измеренному в первичной обмотке. Эти трансформаторы тока Рфпук используются при подключении измерительных приборов: вольтметров, амперметров, многофункциональных измерительных приборов, контрольных реле. В линейке Hager стали доступны трансформаторы тока с креплением на шины и кабели, а также трансформаторы тока, устанавливаемые на рубильники-держатели предохранителей NH.

Преимущества трансформаторов тока Hager

  • Различные коэффициенты трансформации, Ip от 60 А до 4000 А
  • Различные типы профилей проходных трансформаторов для удобного монтажа на жилах кабеля или шинах
  • Повышенная безопасность, защита от прикосновений в соответствии с BGV A2
  • Продуманная комплектация, крепления входят в комплект поставки повышенное сечение клемм вторичных обмоток (от 1,5 мм² до 4 мм²)

Технические характеристики

  • Ряд токов на первичной обмотке (Ip) – 60 А, 75 А, 100 А, 125 А, 150 А, 200 А, 250 А, 400 А, 600 А, 800 А, 1000 А, 1250 А, 1600 А, 2000 А, 2500 А, 3000 А, 4000 А
  • Полная мощность трансформаторов тока от 1 ВА до 30 ВА
  • Класс точности 1
  • Транформаторы тока Hager устанавливаются на шины до 120 мм х 10 мм и кабели с диаметром до 85 мм
  • Корпус трансформаторов тока выполнен из ударопрочного самозатухающего пластика
  • Рабочая температура и температура хранения – от -40 °C до +40 °C

Номенклатура трансформаторов тока

SRA00605. Измерительный преобразователь 60 / 5A, 1 ВА, Кл.1, на шины до 30х10мм, (ВхШхГ) 70х49,5х63 мм

SRA00755. Измерительный преобразователь 75 / 5A, 1.5 ВА, Кл.1, на шины до 30х10мм, (ВхШхГ) 70х49,5х63 мм

SRA01005. Измерительный преобразователь 100 / 5A, 2.5 ВА, Кл.1, на шины до 30х10мм, (ВхШхГ) 70х49,5х63 мм

SRA01255. Измерительный преобразователь 125 / 5A, 2.5 ВА, Кл.1, на шины до 30х10мм, (ВхШхГ) 70х49,5х63 мм

SRA01505. Измерительный преобразователь 150 / 5A, 2.5 ВА, Кл.1, на шины до 30х10мм, (ВхШхГ) 70х49,5х63 мм

SRA02005. Измерительный преобразователь 200 / 5A, 2.5 ВА, Кл.1, на шины до 30х10мм, (ВхШхГ) 70х49,5х63 мм

SRA02505. Измерительный преобразователь 250 / 5A, 2.5 ВА, Кл.1, на шины до 30х10мм, (ВхШхГ) 70х49,5х63 мм

SRB00605. Измерительный преобразователь 60 / 5A, 1.5 ВА, Кл.1, на шины до 20х20мм, (ВхШхГ) 70х49,5х83 мм

SRB00755. Измерительный преобразователь 75 / 5A, 2.5 ВА, Кл.1, на шины до 20х20мм, (ВхШхГ) 70х49,5х83 мм

SRC04005. Измерительный преобразователь 400 / 5A, 5 ВА, Кл.1, на шины до 30х10мм, (ВхШхГ) 70х49,5х30 мм

SRC06005. Измерительный преобразователь 600 / 5A, 5 ВА, Кл.1, на шины до 30х10мм, (ВхШхГ) 70х49,5х30 мм

SRE10005. Измерительный преобразователь 1000 / 5A, 5 ВА, Кл.1, на шины до 80х10мм или 60х30мм или на кабели Ø до 60мм, (ВхШхГ) 122х100х72 мм

SRE12505. Измерительный преобразователь 1250 / 5A, 15 ВА, Кл.1, на шины до 80х10мм или 60х30мм или на кабели Ø до 60мм, (ВхШхГ) 122х100х72 мм

SRE16005. Измерительный преобразователь 1600 / 5A, 15 ВА, Кл.1, на шины до 80х10мм или 60х30мм или на кабели Ø до 60мм, (ВхШхГ) 122х100х72 мм

SRE20005. Измерительный преобразователь 2000 / 5A, 15 ВА, Кл.1, на шины до 80х10мм или 60х30мм или на кабели Ø до 60мм, (ВхШхГ) 122х100х72 мм

SRF12505. Измерительный преобразователь 1250 / 5A, 15 ВА, Кл.1, на шины до 2х(100х10)мм или 80х50мм или на кабели Ø до 85 мм, (ВхШхГ) 160х135х74 мм

SRF16005. Измерительный преобразователь 1600 / 5A, 30 ВА, Кл.1, на шины до 2х(100х10)мм или 80х50мм или на кабели Ø до 85 мм, (ВхШхГ) 160х135х74 мм

SRF20005. Измерительный преобразователь 2000 / 5A, 30 ВА, Кл.1, на шины до 2х(100х10)мм или 80х50мм или на кабели Ø до 85 мм, (ВхШхГ) 160х135х74 мм

SRF25005. Измерительный преобразователь 2500 / 5A, 30 ВА, Кл.1, на шины до 2х(100х10)мм или 80х50мм или на кабели Ø до 85 мм, (ВхШхГ) 160х135х74 мм

SRG30005. Измерительный преобразователь 3000 / 5A, 15 ВА, Кл.1, на шины до 3х(120х10) мм

SRG40005. Измерительный преобразователь 4000 / 5A, 15 ВА, Кл.1, на шины до 3х(120х10) мм

SRH30005. Измерительный преобразователь 3000 / 5A, 15 ВА, Кл.1, на шины до 4х(120х10) мм

SRH40005. Измерительный преобразователь 4000 / 5A, 15 ВА, Кл.1, на шины до 4х(120х10) мм

SRD08005. Измерительный преобразователь 800 / 5A, 5 ВА, Кл.1, на шины до 60х15мм или 50х30мм или на кабели Ø до 45мм, (ВхШхГ) 108х85х64 мм

SRD10005. Измерительный преобразователь 1000 / 5A, 5 ВА, Кл.1, на шины до 60х15мм или 50х30мм или на кабели Ø до 45мм, (ВхШхГ) 108х85х64 мм
