Распределительные щиты и шкафы Hager.
Серии GD, Golf, Volta, Vector, FWB, FW, Orion plus и Quadro

Распределительные мини-щиты GD

Устройство мини-бокса серии GD (кроме GD102N)

Распределительные мини-щиты Hager GD


Общая информация

Навесные пластиковые щиты IP30 с дверцей для размещения нескольких модульных устройств (от двух до 10 модулей). В распределительные мини-щиты Hager серии GD могут помещаться одно или несколько модульных устройств, щиты расчитаны на установку от 2 до 10 модулей. Щиты Hager GD применяются в проектах для установки отдельных устройств (например, модульных таймеров или диммеров), защиты отдельных линий, а также в качестве щитов механизации в поектах жилых домов, в которых квартиры сдаются без отделки.

Преимущества мини-щитов Hager серии GD

  • Защита от хищений электроэнергии – щит можно опломбировать
  • Защита от несанкционированного доступа – возможность встраивания замка в крышку щита
  • Аккуратная маркировка модульных устройств – прозрачный пластиковый шильдик для защиты надписей в комплекте со щитом
  • Простой и быстрый монтаж – при помощи быстроразъемного крепления кожуха
  • Надежные самозажимные клеммы для проводников – PE/N – клеммные колодки входят в серийную поставку

Технические характеристики

  • Открывая установка шкафа (навесное исполнение)
  • Степень защиты IP30
  • Класс защиты II
  • Материал корпуса – высококачественный полистирол
  • Цветы белый, RAL9010
  • Количество модулей: от 2 до 10
  • Прозрачные или белые крышки, крышка заказывается отдельным артикулом
  • Три точки крепления, начиная с щитов на 4 модуля
  • Область применения: децентрализованная или дополнительная установка модульных устройств, например, таймеров, регуляторов для плавного управления отоплением и освещением

Распределительные щиты Hager Golf

Щиты Hager Golf в сборе. Навесной щит с прозрачной дверцей на 24 модуля

Щиты Hager Golf в сборе


Общая информация

Навесные и встраиваемые пластиковые распределительные щиты от 4 до 72 модулей в классическом немецком дизайне. Распределительные щитки Golf – больше идей, больше универсальности. Конструкция щита Golf полностью соответствует традиции компании Hager – гаранта качества и инноваций в области разработки электрооборудования на протяжении более 50 лет. Распределительный щит Golf содержит массу новых конструктивных особенностей, которые облегчают каждодневную работу монтажников: увеличено пространство для размещения кабеля, усовершенствованы крепления в полые стены.

Технические характеристики щитов Hager Golf

  • Открывая и скрытая установка щита (навесные и встраиваемые корпуса)
  • Степень защиты IP30 без дверцы, IP40 с дверцей
  • Класс защиты II
  • Материал корпуса: высококачественный полистирол
  • Цвет – белый, RAL9010
  • Количество модулей: от 4 до 72
  • Количество DIN-реек: от 1 до 4 реек по 12 и 18 модулей
  • Прозрачные или белые дверцы, угол открывания – 180°
  • Номинальный ток модульных аппаратов – до 63 А
  • Номинальное напряжение изоляции – 400 В переменного тока 50 Гц
  • Проверка нитью накала – 850 °С
  • Область применения: квартирные щиты, небольшие распределительные щиты
  • В стандартную комплектацию щитов входит корпус шкафа, дверца, DIN-рейки и шасси DIN-реек, латунные клеммы PE + N, заглушки, прозрачный шильдик, упаковка и защитная пленка на дверцу шкафа, анкерные фиксаторы для щитов скрытой установки

Распределительные щиты Volta

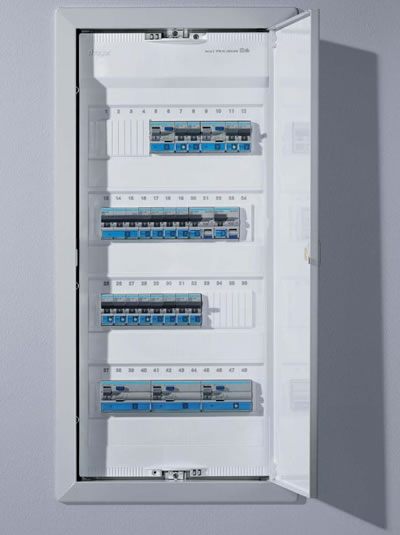

Щиты Hager Volta в сборе

Щиты Hager Volta в сборе


Щиты Hager серии Volta комплектуются либо DIN-рейками (распределительные щиты), либо комбинацией DIN-рейки и перфорированной монтажной платы (слаботочные щиты).

Общая информация

Распределительные щиты с металлический дверцей, навесные и встраиваемые в нишу, с расширенными возможностями для дизайнерского оформления. При строительстве новых и реконструкции старых жилых зданий часто требуются компактные распределительные щиты. Малые распределительные щиты Hager Volta являются идеальным решением благодаря простоте монтажа, многообразию исполнений и современному дизайну. Новая конструкция панели для ввода кабелей, лицевой крышки и боковых стенок щита увеличили место для монтажа проводов на 30%.Технология QuickConnect позволяет легко и надежно подключать проводники PE и N.

Преимущества

  • Многообразие дизайнерских решений, металлические дверцы различных цветов (белый, цветные, прозрачные), с рамками для вставки картины или зеркала или навешивания «пробковой» доски для крепления записей на кнопки
  • Решение для встраивания щита в тонкие стены (до 72мм)
  • Увеличенное место для прокладки кабеля внутри щита за счет новой конструкции стенок и панелей для ввода кабеля
  • Распорные лапки запатентованной конструкции для монтажа в полых стенах (например, в стенах из гипсокартона)
  • Продуманная комплектация – самозажимные клеммы N и PE с расцветкой по ПУЭ, DIN-рейки, пластроны, заглушки – все в комплекте, вплоть до держателя технического паспорта внутри щита
  • Встроенный строительный уровень для ровного монтажа
  • Защита от хищений электроэнергии – щит можно опломбировать
  • Защита от несанкционированного доступа – возможность встраивания замка в крышку щита

Технические характеристики щитов Hager Volta

  • Открывая и скрытая установка шкафа (навесное исполнение и исполнение для установки в нишу)
  • Степень защиты IP30
  • Класс защиты II
  • Номинальный ток аппаратов до 63А
  • Материал корпуса: высококачественный полистирол, дверцы и наружные рамки из стального листа
  • Цвет белый, RAL9010, металлик RAL006, антрацит RAL7016
  • Количество модулей: от 12 до 48 (максимально 56М)
  • Множество вариантов исполнения дверцы – различные цвета, прозрачная дверца, рамка для картины или зеркала
  • Встроенные самозажимные N и PE клеммы с расцветкой по ПУЭ
  • Область применения: квартирные щиты, распределительные щиты, щиты освещения в жилых и общественных зданиях, защита и управление

Мультимедийные слаботочные щиты Hager Volta

Слаботочные щиты Volta открытой и скрытой установки

Мультимедийные слаботочные щиты Hager Volta


Дизайн слаботочных щитов серии Hager Volta соответствует дизайну распределительных щитов серии Volta (белый цвет - RAL 9010, одинаковые габариты и материал щитов).

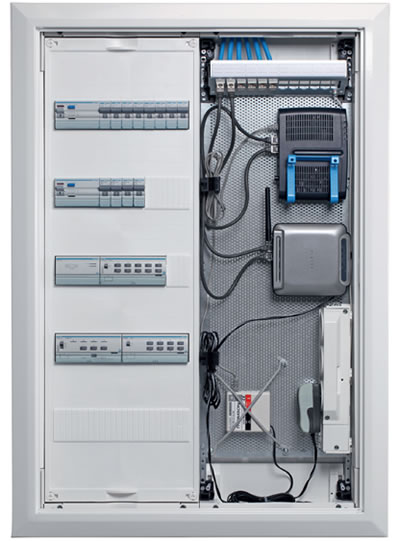

Мультимедийные слаботочные щиты Hager Volta - комплектация на основе корпусов FW и FWB


Слаботочные щиты можно также комплектовать на основе корпусов FW и FWB, причем монтажная пластина в щитах этих серий имеет большие габаритные размеры, чем в слаботочных щитах серии Volta.

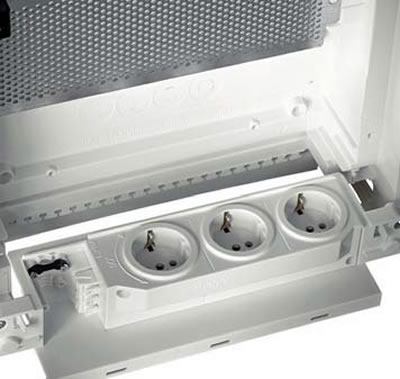

Электрические розетки для питания активных компонентов в слаботочных щитах Hager Volta

Мультимедийные слаботочные щиты Hager Volta - электрические розетки для питания активных компонентов

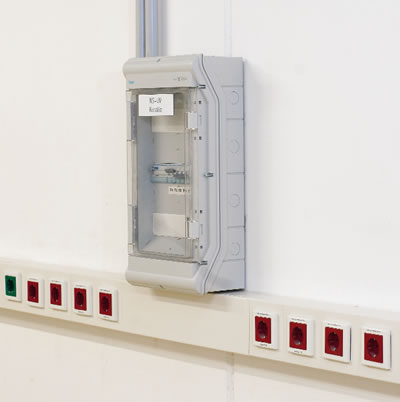

Распределительные щиты Hager Vector IP65

Навесные пластиковые щиты IP65 от трёх до 54 модулей

Распределительные щиты Hager Vector IP65


Распределительные щиты Hager Vector устанавливаются внутри помещений с повышенными требованиями по влажности и запыленности, например, в подвалах, гаражах, на автомойках и в различных производственных помещениях. В распределительных щитах этой серии применяются самозажимные клеммы QuickConnect. Корпус щитов Vector сделан из прочного пластика, что гарантирует отсутствие коррозии оболочки щита в условиях влажных помещений.

Технические характеристики пылевлагозащищенных распределительных щитов Vector

  • Открывая и установка (навесные корпуса)
  • Степень защиты IP65
  • Класс защиты II
  • Материал корпуса – высококачественный полистирол
  • Цвет – светло-серый RAL 7035
  • Количество модулей – от 3 до 54
  • Количество DIN-реек – от 1 до 4 DIN-реек по 12 модулей, от 1 до 3 реек по 18 модулей
  • Прозрачные дверцы
  • Номинальный ток модульных аппаратов – до 63А
  • Область применения – небольшие распределительные щиты или щиты освещения в пулевлагозащищенном исполнении
  • Может поставляться в комплекте с обогревателем FL20Z

В стандартную комплектацию щитов входит корпус шкафа, дверца, DIN-рейки и шасси DIN-реек, самозажимные и винтовые клеммы PE + N, мембранный фланец под ввод кабелей различного диаметра, скобы, удерживающие провода внутри щита, упаковка и защитная пленка на дверцу шкафа. Опционально заказывается замок с ключами, кожух для ввода сверху кабельного канала и др.

Преимущества пылевлагозащищенных распределительных щитов Hager Vector

  • Аккуратная прокладка проводников благодаря наличию бокового фиксатора проводов
  • Привлекательный внешний вид благодаря
  • крышкам, закрывающим винты крепления крышки распределительного щитка
  • Быстрое перенавешивание дверцы направо или налево – специальных инструментов не требуется
  • Ограничение доступа при помощи встраиваемого замка. Замок заказывается отдельным артикулом
  • Защита от хищений электроэнергии благодаря возможности опломбирования крышки
  • Повышенная глубина установки модульных устройств - аппаратов защиты, коммутации, сигнализации и измерения благодаря утапливаемым монтажным планкам
  • Точное выравнивание и надежный монтаж распределительного щитка на стене благодаря наличию трех точек крепления с заранее просверленными отверстиями
  • Аккуратный внешний вид – классический немецкий дизайн, место ввода кабельного канала в верхнюю часть распределительного щита закрыто кожухом

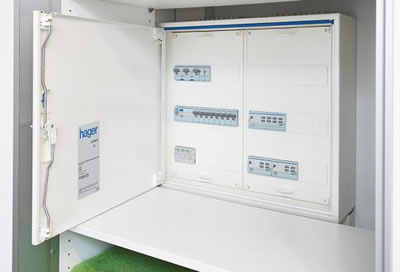

Навесные распределительные щиты Hager FWB IP44

Секционные стальные распределительные щиты, навесное исполнение

Навесные распределительные щиты FWB IP44


Распределительные щиты Hager FWB устанавливаются в офисных и жилых помещениях в случае необходимости установки большого количества модульных устройств. В щитах серии FWB располагаются до 336 модульных аппаратов. В стандартную комплектацию щитов входят клеммы Quick Connect, что обеспечивает быстрое и надежное подключение проводов внутри щита. Глубина щита была увеличена на 20 мм - до 160 мм. Такая глубина позволяет устанавливать в щиты больший ассортимент устройств и упрощает сборку щитов.

Технические характеристики распределительных щитов Hager FWB

  • Открывая установка (навесные корпуса)
  • Степень защиты – навесные корпуса IP44
  • Класс защиты II, двойная изоляция
  • Материал корпуса – листовая сталь
  • Цвет – белый RAL 9010
  • Количество модулей – от 36 до 336М
  • Белые и прозрачные дверцы Номинальный ток модульных аппаратов – до 125А
  • Глубина щитов открытой установки – 160 мм, скрытой установки – 110 мм
  • Область применения – распределительные щиты для офисных, административных и жилых зданий

В стандартную комплектацию щитов входит: корпус шкафа, дверца, DIN-рейки и шасси DIN-реек, самозажимные и винтовые клеммы PE + N, мембранный фланец под ввод кабелей различного диаметра, пластроны для защиты от прикосновений к токоведущим частям. Опционально заказывается замок с ключами, кожух для ввода сверху кабельного канала, пломбировочная крышка и др.

Преимущества навесных распределительных щитов Hager FWB

  • Степень защиты навесных щитов FW – IP44, поэтому щиты можно устанавливать в запыленных и влажных помещениях
  • Благодаря хорошей системе подгонки двери, зазор между стенкой шкафа и дверью становится минимальным. Дверь легко снимается и переустанавливается слева направо по месту монтажа
  • Аккуратный внешний вид – классический немецкий дизайн, место ввода кабельного канала в верхнюю часть распределительного щита закрыто кожухом. При установки кожуха не требуется сверление – установка на скобу
  • Практичная и экологичная упаковка применяется не только для сохранности щита в процессе его транспортировки, но и служит для защиты от пыли и брызг в процессе внутренней отделки. Также упаковка применяется как шаблон для сверления отверстий на стене в процессе установки щита
  • Транспортировочные заглушки внизу шкафа гарантируют защиту дна шкафа от повреждений при транспортировке и монтаже
  • Широкий ассортимент щитов для установки модульных устройств, монтаж до 336 модулей в щит

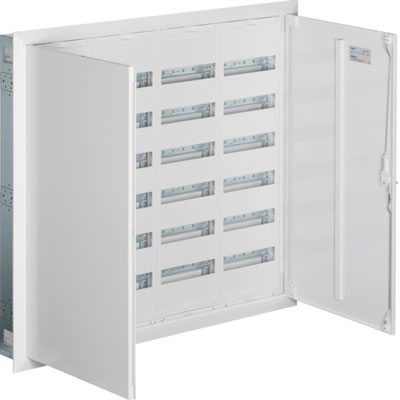

Встраиваемые секционные щиты Hager FW

Встраиваемые в нишу стальные распределительные щиты IP30, от 36 до 288 модулей, глубина 110 мм

Встраиваемые секционные щиты Hager FW


Распределительные щиты Hager FW устанавливаются в офисных и жилых помещениях в случае необходимости установки большого количества модульных устройств. В щиты FW скрытой установки может устанавливаться до 288 модульных аппаратов с номинальным током до 125А. Технические характеристики щитов FW скрытой установки отличаются от характеристик FW открытой установки. Глубина щитов FW скрытой установки составляет 110 мм. Такая глубина позволяет встраивать щиты FW в различные стены. Степень защиты – IP30.

В комплект поставки входит корпус щита, дверца, DIN-рейки, пластроны, самозажимные клеммы N и PE QuickConnect, мембраны для ввода кабеля сверху и снизу, фиксаторы для кабеля.

Технические характеристики распределительных щитов Hager FW

  • Встраиваемые в нишу корпуса, в комплекте поставки рамка, закрывающая нишу
  • Степень защиты – IP30
  • Класс защиты II, двойная изоляция
  • Материал корпуса – листовая сталь
  • Цвет – белый RAL 9010
  • Количество модулей – от 36 до 288М
  • Белые и прозрачные дверцы
  • Номинальный ток аппаратов – до 250А
  • Глубина щитов FW**US1 – 110 мм
  • Область применения: распределительные щиты для офисных, административных и жилых зданий

В стандартную комплектацию щитов входит: корпус шкафа, дверца, закрывающая нишу рамка, DIN-рейки и шасси DIN-реек, самозажимные и винтовые клеммы PE + N, пластроны для защиты от прикосновений к токоведущим частям.

Преимущества навесных распределительных щитов Hager FW

  • Широкий ассортимент щитов для установки модульных устройств, монтаж до 288 модулей в щит
  • В комплект поставки входят самозажимные клеммы Quick Connect
  • Благодаря хорошей системе подгонки двери, зазор между стенкой шкафа и дверью становится минимальным. Дверь легко снимается и переустанавливается слева направо по месту монтажа
  • Практичная и экологичная упаковка применяется не только для сохранности щита в процессе его транспортировки, но и служит для защиты от пыли и брызг в процессе внутренней отделки. Также упаковка применяется как шаблон для сверления отверстий на стене в процессе установки щита

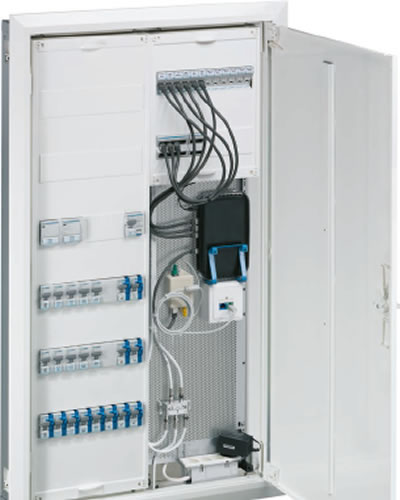

Мультимедийные щиты Hager FW

Мультимедийные щиты FW

Мультимедийные щиты Hager FW


В линейку FW, помимо распределительных щитов, входят щиты с мультимедийной секцией. Это щиты FW с одной или двумя секциями для установки на DIN-рейках модульных аппаратов и одной секцией с перфорированой монтажной платой. В секцию с монтажной платой могут устанавливаться различные слаботочные устройства, например, телевизионный сплиттер или маршрутизатор Wi-Fi. Для питания активных компонентов в секции предусмотрены 4 электрических розетки.

Технические характеристики щитов Hager FW с мультимедийной секцией

  • Навесные и встраиваемые корпуса
  • Степень защиты – навесные щиты IP44 и встраиваемые щиты IP30
  • Класс защиты II, двойная изоляция
  • Материал корпуса – листовая сталь
  • Цвет – белый RAL 9010
  • Количество модулей в секции с DIN-рейками - от 48 до 120 модулей
  • Габаритные размеры монтажной платы - от 460х248 до 760х248 мм
  • Стальная дверца в стандартной комплектации (т.е. при заказе щита единым артикулом)
  • Номинальный ток модульных аппаратов – до 125А
  • Глубина – 160 мм (навесные щиты), 110 мм (встраиваемые в нишу щиты)
  • Область применения – электрические щиты с секцией под мультимедийные (слаботочные) устройства для офисных, административных и жилых зданий

В стандартную комплектацию щитов входит: корпус шкафа, дверца, DIN-рейки и шасси DIN-реек, клеммы PE в секции с DIN-рейками, мембранный фланец под ввод кабелей различного диаметра, пластроны для защиты от прикосновений к токоведущим частям, перфорированная монтажная плата на функциональных стойках, четыре электрических розетки в слаботочной секции. Опционально заказывается замок с ключами, кожух для ввода сверху кабельного канала, пломбировочная крышка и другие аксессуары.

Особенности мультимедийных щитов Hager FW

  • Щиты FW с мультимедийной секцией изготавливаются на базе тех же корпусов, что и распределительные щиты FW. Соответственно, совпадают габаритные размеры щитов, размеры ниш для встраиваемых щитов и т.д.
  • Щиты FW с мультимедийной секцией не комплекту.тся клеммами N, в отличие от распределительных щитов FW с артикулами FWB..S и FW..US1. Клемму нейтрали можно заказать отдельно, например, артикул KN22N (им по умолчанию комплектуется каждая секция щитов FWB4*S - FWB7*S и FW4*US1 - FW7*US1)

Универсальные щиты Orion plus IP65

Пылевлагозащищенные стальные щиты IP65 с монтажной пластиной и набором для монтажа модульной аппаратуры

Универсальные щиты Hager Orion plus IP65


Универсальный щит Hager с высокой степенью защиты IP65, устойчивый к механическим нагрузкам и влажности, гарантирует долговечную и надежную работу встроенных в щит приборов. Щит может комплектоваться монтажными пластинами, наборами дин-реек или комбинацией монтажной пластины с DIN-рейками. Таким образом, на базе оболочки Orion plus можно собирать распределительные щиты, а также шкафы управления и автоматизации. Щит свободно комплектуется тем оборудованием и клеммами, которые должны входить в решение на основе щита Orion plus.

Технические характеристики щитов Hager Orion plus

  • Открывая установка (навесной и напольный вариант)
  • Степень защиты – навесные корпуса IP65
  • Класс защиты I (в случае фланцевого соединения шкафов)
  • Материал корпуса – листовая сталь
  • Цвет – серый RAL 7035
  • Дверца щитов комплектуется одним или двумя замками под трехгранный ключ. Отдельно можно заказать механизм для запирания щита ключами. Дверца перенавешивается слева направо по месту монтажа щита. Можно заказать набор для крепления щита к стене или цоколь для напольного монтажа.

В стандартную комплектацию щитов входит: корпус шкафа, дверца, DIN-рейки и шасси DIN-реек, клеммы PE в секции с DIN-рейками, мембранный фланец под ввод кабелей различного диаметра, пластроны для защиты от прикосновений к токоведущим частям, перфорированная монтажная плата на функциональных стойках, четыре электрических розетки в слаботочной секции. Опционально заказывается замок с ключами, кожух для ввода сверху кабельного канала, пломбировочная крышка и другие принадлежности.

Варианты комплектации щитов Hager Orion plus

  1. Корпус щита + сплошная монтажная пластина
  2. Корпус щита + перфорированная монтажная пластина
  3. Корпус щита + готовый набор дин-реек (система S+, max. 650x400x250 мм)
  4. Корпус щита + функциональные стойки + монтажные платы регулируемой глубины или установочные комплекты под силовые аппараты или установочные комплекты с дин-рейками или глухие пластроны(система C+)

Щиты Hager Orion plus можно комплектовать стальной или полимерной монтажной пластиной, внутренними дверцами и другими принадлежностями.

Преимущества щитов Hager Orion plus

  • Двери загерметизированы вспененным уплотнителем. Направление открывания может быть легко изменено как вправо, так и влево по месту монтажа
  • Простая и доступная регулировка положения монтажной платы
  • Крепежные элементы для соединений внутри щита в комплекте
  • Пластроны (фальш-панели) фиксируются винтами с технологией быстрого закручивания. Пластроны на задней стенке снабжены разметкой, которая облегчает точное выполнение отверстий для установки и крепления встраиваемых приборов
  • Монтаж модульной аппаратуры можно производить как внутри корпуса щита, так и отдельно, устанавливая в щит готовую сборку
  • Съемные пластины вверху и внизу шкафа позволяют вертикально состыковывать щиты Orion plus. Кроме того, в съемных пластинах удобно пробивать или высверливать отверстия под кабельные вводы
  • Монтажная плата может помещаться внутрь щита как через верхнее и нижнее отверстия в корпусе шкафа, так и фронтально при снятой дверце
  • Наличие исполнения с прозрачным стеклом и степенью защиты IP65 позволяет изготавливать различные щиты учета, щиты управления и щиты автоматики

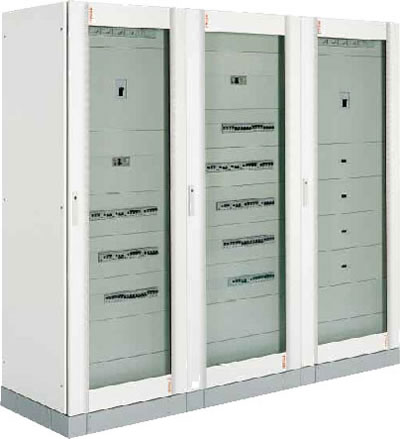

Стальные щиты Hager Quadro

Стальные щиты Quadro до 2500А для сборки силовых распределительных щитов, вводно-рапределительных устройств и главных распределительных щитов

Стальные щиты Hager Quadro


Стальные корпуса серии Quadro применяются для сборки силовых щитов, вводно-распределительных щитов и главных распределительных щитов. На основе корпусов Quadro можно реализовывать различные схемы ЩС, РЩ, ВРУ и ГРЩ, удовлетворяющие национальным нормативным документам, всем требованиям технического задания и индивидуальным пожеланиям заказчиков.

Вщзможности щитов Hager Quadro

На основе оборудования Hager можно собирать ВРУ и ГРЩ, состоящие из нескольких секций, а также щиты двустороннего обслуживания.

В щиты ВРУ и ГРЩ, собранные на базе корпусов Quadro от компании HAGER, могут входить автоматические выключатели в выкатном и стационарном исполнении, рубильники, рубильники-переключатели, комплектные устройства АВР, а также другое оборудование защиты и коммутации.

Всё оборудование Hager устанавливается в щиты с помощью монтажных комплектов заводского производства, например, специальных комплектов для установки автоматических выключателей, рубильников и др., монтажных пластин, устанавливаемых на различную глубину, и системы траверс. Для организации электрических соединений применяются системы шин и шинодержатели, причем возможны различные варианты установки шин (горизонтальный, вертикальный, боковой, установка шин в отдельном отсеке).

Для комплектации шкафов типа Quadro 4, Quadro 5 и Quadro plus разработано программное обеспечение HLsys.

Варианты комплектации щитов Hager Orion plus

  1. Корпус щита + сплошная монтажная пластина
  2. Корпус щита + перфорированная монтажная пластина
  3. Корпус щита + готовый набор дин-реек (система S+, max. 650x400x250 мм)
  4. Корпус щита + функциональные стойки + монтажные платы регулируемой глубины или установочные комплекты под силовые аппараты или установочные комплекты с дин-рейками или глухие пластроны(система C+)

Щиты Hager Orion plus можно комплектовать стальной или полимерной монтажной пластиной, внутренними дверцами и другими принадлежностями.

Преимущества щитов Hager Quadro

  • Качественное современное оборудование от европейского производителя. Щиты серии Quadro выпускаются в Европе и поставляются на рынки различных стран. Эта серия очень популярная во Франции, Испании и Италии
  • Гибкость решений, множество вариантов комплектации. Каждый щит ГРЩ и ВРУ можно укомплектовать различными способами и подстроиться под любые требования, предусмотренные в техническом задании (геометрия электрощитовой, требования по степени защиты, исполнение вводных аппаратов и др.
  • Стойкое порошковое покрытие стальных деталей RAL9010. Толстое порошковое покрытие стальных частей обеспе чивает защиту щитов от коррозии. Белый цвет покрытия RAL9010 дает возможность установить щиты не только в закрытом помещении щитовой, но и в тех местах, где важен эстетичный внешний вид (например, в холле или в серверной комнате). Стойкое порошковое покрытие стальных деталей RAL9010 Толстое порошковое покрытие стальных частей обеспечивает защиту щитов от коррозии. Белый цвет покрытия RAL9010 дает возможность установить щиты не только в закрытом помещении щитовой, но и в тех местах, где важен эстетичный внешний вид (например, в холле или в серверной комнате)
  • Высокая степень защиты щитов В реальных условиях эксплуатации воздух в помещении электрощитовой может быть влажным, особенно если электрощитовая находится в подвальном помещении. Корпуса Hager имеют высокую степень защиты, что препятствует проникновению влаги и пыли к аппаратам и токоведущим частям
  • Универсальность внутренних элементов системы Quadro. Снижение количества артикулов облегчает проектирование и поддержание щитов на складе
  • Возможность заказа отдельных элементов щита (стенки, дверцы и др.) Любой артикул щита можно заказать отдельно (например, дверцу, стенку или др.), что особенно важно, если щит был погнут или поцарапан при транспортировке на объект или в процессе эксплуатации
  • Компактность при транспортировке и хранении Плоская упаковка щитов Quadro 4 и Quadro plus позволяет сэкономить место при хранении и транспортировке
