Средства автоматизации и модульные приборы управления нагрузками

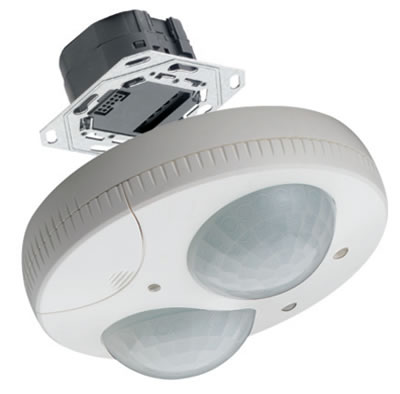

Датчики движения Hager

Датчики движения Hager в навесном или встраиваемом исполнении, степень защиты до IP55

Датчики движения Hager


Преимущества решений по управлению освещением на базе датчиков движения Hager

  • Экономия затрат на электроэнергию
  • Эффективное обнаружение движения – автоматическое управление освещением и другими системами, требующимися в данный момент присутствия
  • Простой и быстрый монтаж, навесные и встраиваемые датчики
  • Простая настройка и изменение параметров датчиков в зависимости от пожеланий

Технические преимущества датчиков движения Hager

  • Полный контроль всех зон 360°
  • Большая зона чувствительности: 13 м x 7 м
  • Поставка с релейным выходом
  • Ручная настройка: диапазон освещенности от 5 лк до 1200 лк; выдержка времени на выключение
  • Размеры наружной части датчика движения: 110 мм x 31 мм

Номенклатура датчиков движения HAGER 360° с одной линзой

EE820: цвет белый, угол обзора 140°. EE821: цвет черный, уУгол обзора 140°. Датчики движения 140°/200° "базовый". Характеристики: 1500 Вт лампы накаливания. Регулировка времени задержки и порога освещённости непосредственно на приборе. Варианты установки: настенный монтаж - потолочный монтаж (принадлежность EE82x) - монтаж в углу (с адаптером EE82x) Дальность обнаружения 16 м (при высоте установки 2,5 м). Горизонтальная настройка линз +/-80°. Вертикальная настройка линз 0-30°. Ограничение зон обнаружения посредством шторок (входят в комплект поставки). Установка порога освещённости в пределах 5 - 1000 Люкс. Установка времени задержки срабатывания от 5 с до 15 мин. Импульсный режим, напр. для управления лестничным освещением. Напряжение питания 230 В~ 50 Гц. 10 A AC1 замыкающий контакт.Степень защиты IP55. Рабочая температура от -20°С до +55°С

Номенклатура датчиков движения HAGER 360° с двумя линзами

  • EE810. Одноканальный сигнализатор присутствия для коммутации в зависимости от освещенности и/или присутствия. «Ведомый» режим: предназначен для соединения с другими датчиками движения. Включение-выключение в зависимости от движения и освещенности (5–1200 лк); ведомое устройство для EE811/EE812 при расширении зоны чувствительности; выдержка времени для выключения 1 – 30 мин
  • EE811. Двухканальный сигнализатор присутствия. Выход 1 „Свет“: включение-выключение в зависимости от движения и освещенности (5–1200 лк); ведущее устройство для EE810 через вход ведомого; вход ведомого также в качестве кнопочного входа для инверсии релейного выхода 1 (инверсия состояния ВКЛ–ВЫКЛ или ВЫКЛ–ВКЛ); выдержка времени для выключения 1 – 30 мин. Выход 2 „Присутствие“: включение-выключение в зависимости от движения, например, отопления, вентиляции, сигнализации; выдержка времени для выключения 0,5–60 мин
  • EE812. Одноканальный сигнализатор присутствия, регулятор постоянного света с релейным выходом. 3 режима работы: режим 1 Вкл: ВКЛ/ВЫКЛ по присутствию (без регулирования света); режим 2: ррисутствие и регулирование постоянного света через установку значения в люксах на аппарате (от 1 до 5: 50–700 лк); режим 3 Авто: присутствие и регулирование постоянного света через установку значения в люксах при помощи отдельной кнопки (входа ведомого). Функция Выход: реле (электронный пускорегулятор) и 1/10 В (плавное регулирование света) – регулирование постоянного света с электронным пускорегулятором или регулятором света (EV100, EV102) через интерфейс 1/10 в зависимости от присутствия и освещенности (5–1200 лк); ведущее устройство для ЕЕ810 через вход ведомого. Кнопочный вход (= вход ведомого): для инверсии релейного выхода 1 (инверсия состояния ВКЛ–ВЫКЛ или ВЫКЛ–ВКЛ); для ручного плавного регулирования света; для установки и изменения значения освещенности (длительное нажатие кнопки). Выдержка времени для выключения 1 – 30 мин

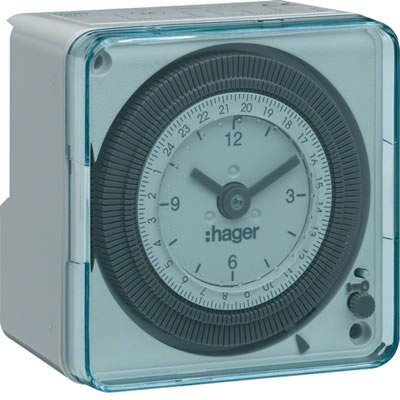

Модульные аналоговые таймеры Hager

Электромеханические суточные и недельные таймеры

Модульные аналоговые таймеры Hager


Общая информация

Hager выпускает широкую гамму электромеханических суточных и недельных таймеров, предназначенных для управления освещением, отоплением, вентиляцией, рольставнями и отдельными электрическими устройствами. Минимальное время, устанавливаемое на аналоговых таймерах Hager составляет 15 минут для суточного таймера и 2 часа для недельного таймера.

Номенклатура модульных аналоговых таймеров Hager

  • EH712. Суточный таймер компактный, 1н.о./16A, аналоговый. Без запаса хода (резервного питания). Кварц. Точность хода - 1 сек/день. Питание 230 B~ +10/-15% 50/60 Гц
  • EH710. Суточный таймер компактный, 1W/16A, аналоговый. Без запаса хода (резервного питания). Кварц. Точность хода - 1 сек/день. Питание 230 B~ +10/-15% 50/60 Гц
  • EH711. Суточный таймер компактный, 1W/16A, аналоговый. Запас хода (резервное питание) - 200 ч. Кварц. Точность хода - 1 сек/день. Питание 230 B~ +10/-15% 50/60 Гц
  • EH771. Недельный таймер, компактный, 1W/16A, 230В, 50 Гц, аналоговый Запас хода (резервное питание) - 200 ч. Кварц. Точность хода - 1 сек/день. Питание 230 B~ +10/-15% 50/60 Гц
  • EH010. Суточный таймер,1S/16A,1M, аналоговый. Без запаса хода (резервного питания)
  • EH210. Суточный таймер аналоговый, 1п, 16А, 2М. Без запаса хода (резервного питания)
  • EH011. Суточный таймер,1S/16A,1M, аналоговый. Запас хода (резервное питание) - 200 ч
  • EH211. Суточный таймер аналоговый с запасом хода, 1п, 16А, 2М. Запас хода (резервное питание) - 200 ч
  • EH271. Недельный таймер аналоговый с запасом хода, 1п, 16А, 2М. Запас хода (резервное питание) - 200 ч
  • EH191. Недельный таймер с суточной программой, 1W/16A, 5M. Запас хода (резервное питание) - 200 ч

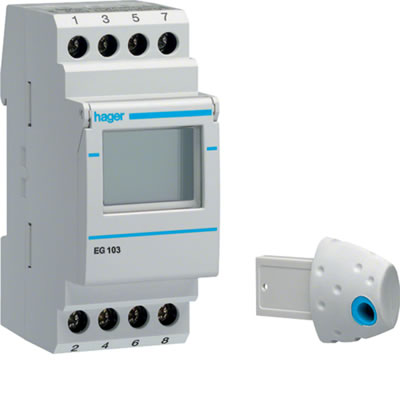

Модульные цифровые таймеры Hager

Цифровые таймеры Cronotec

Модульные цифровые таймеры Hager


Общая информация

Hager выпускает широкую гамму цифровых и аналоговых таймеров, предназначенных для управления освещением, отоплением, вентиляцией, рольставнями и отдельными электрическими устройствами. Особое место занимает группа современных приборов – цифровые таймеры Cronotec. Благодаря простому управлению через программный ключ, который служит элементом памяти для программы коммутации. С его помощью программа может быть быстро введена в несколько таймеров Hager. Программное обеспечение Chronolog предоставляется техническим отделом компании Hager.

Номенклатура модульных цифровых таймеров Hager

  • EG103. Недельный таймер 1W/16A,2M, цифровой. В комплекте с ключом EG005 1Р, 16А, 230В, 50 Гц, AC. Кол-во модулей (17,5 мм) - 2М
  • EG203. Недельный таймер 2W/16A,2M, цифровой. В комплекте с ключом EG005 2Р, 16А, 230В, 50 Гц, AC. Кол-во модулей (17,5 мм) - 2М
  • EG103E. Недельный таймер 1W/16A,2M, цифровой. В комплекте с ключом EG005 1Р, 16А, 230В, 50 Гц, AC. Кол-во модулей (17,5 мм) - 2М
  • EG103V. Недельный таймер 1W/16A,2M,12/24V, цифровой. В комплекте с ключом EG005 1Р, 16А, 230В / 12-24В, AC. Кол-во модулей (17,5 мм) - 2М
  • EG203E. Недельный таймер 2W/16A,2M, цифровой. В комплекте с ключом EG005 2Р, 16А, 230В, 50 Гц, AC. Кол-во модулей (17,5 мм) - 2М
  • EG004. Блокирующий ключ для таймера Cronotec
  • EG005. Программируемый ключ для таймера Cronotec
  • EG003. Адаптер для программирования ключа с ПК, интерфейс RS232 с программным обеспечением для Windows XP, 7, 8, 10
  • EG003G. Адаптер для программирования ключа с ПК, интерфейс USB
  • EG006. Ячейка хранения ключей для таймера Cronotec
  • EE180. Астрономический недельный таймер, одноканальный 1Р, 16А, 230В, 50 Гц, AC 56 программных шагов, без подсветки, запас хода - 5 лет, возможность ввода географических координат места, встроенное время рассветов и закатов
  • EE181. Астрономический недельный таймер, двухканальный 1Р, 16А, 230В, 50 Гц, AC 56 программных шагов, без подсветки, запас хода - 5 лет, возможность ввода географических координат места, встроенное время рассветов и закатов
  • EG010. Суточный таймер 1W/16A, 1P, АС, 230В, 50 Гц, 1М, цифровой
  • EG071. Недельный таймер 1W/16A, 1P, АС, 230В, 50 Гц, 1М, цифровой
  • EG403E. Таймер 4-х канальный, недельная программа, 2п.+2н.о., 10А 250В АС, цифровой
  • EG493E. Таймер 4-х канальный, годовая и недельная программы, 2п.+2н.о., 10А 250В АС, цифровой
  • EG293B. Таймер 2-х канальный, годовая программа, 2п., 10А 250В АС, цифровой
  • EG007. Ключ программируемый для таймеров EG293B, 403E, 493E

Сумеречные выключатели Hager

Сумеречные выключатели для управления уличным освещением

Сумеречные выключатели Hager


Общая информация

Cумеречные выключатели служат для включения уличного освещения в темное время суток и его отключения в утренние часы. Нагрузка включается и отключается в зависимости от уровня естественного освещения с задержкой по времени, чтобы избежать мерцания светильников. Сумеречные выключатели применяются в системах освещения улиц, придомовых территорий, подъездных путей, витрин и рекламных конструкций. При непосредственном подключении, в качестве источников света могут применяться лампы накаливания, галогеновые и люминесцентные лампы.

Номенклатура сумеречных выключателей Hager

  • EE110. Сумеречный выключатель + аналоговый таймер + фотореле ЕЕ003. Сумеречный выключатель со встроенным механическим суточным таймером (см. арт. EH111) с запасом хода 200ч. Рабочее напряжение 230В, 50 Гц. Потребляемая мощность 1,5 ВА. Светодиодный индикатор состояния Диапазон уставок освещенности 5-100 лк или 50-2000 лк. Задержка 15-60 сек. Степень защиты IP20
  • EE171. Сумеречный выключатель + цифровой таймер + фотореле ЕЕ003. Сумеречный выключатель со встроенным цифровым суточным таймером (см. арт. EG071). Рабочее напряжение 230В, 50 Гц. Потребляемая мощность 1,5 ВА. Светодиодный индикатор состояния. Диапазон уставок освещенности 5-100 лк или 50-2000 лк. Задержка 15-60 сек Степень защиты IP20

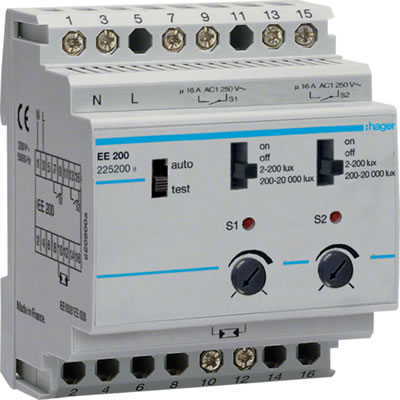

  • EE200. Сумеречный выключатель, 2 канала, 20 kLx. Рабочее напряжение 230В +10/-15% 50/60 Гц. 2 выхода. Светодиодный индикатор состояния
  • EE202. Сумеречный выключатель, 2 канала, 20 kLx. Рабочее напряжение 230В +10/-15% 50/60Гц. 2 выхода. Светодиодный индикатор состояния
  • EE702. Сумеречный выключатель для открытой проводки. Рабочее напряжение 230В, 50 Гц. Контактный выход: 10А/250В. Диапазон уставок освещенности 5-1000 лк. Светодиодный индикатор состояния. Степень защиты IP54. Габаритные размеры (ВхШхГ) - 95х80х40,5 мм
  • EEN100. Выключатель сумеречный с фотореле EEN003. Рабочее напряжение 230В +10/-15% 50/60Гц. Диапазон уставок освещенности 0-2000 Лк. Коммутационная способность выходного контакта 1НО 16А АС1 250В. Степень защиты IP20. Ширина - 1модуль
  • EEN101. Выключатель сумеречный с фотореле EEN002. Рабочее напряжение 230В +10/-15% 50/60Гц. Диапазон уставок освещенности 0-2000 Лк. Коммутационная способность выходного контакта 1НО 16А АС1 250В. Степень защиты IP20. Ширина - 1 модуль
  • EEN002. Датчик освещённости встраиваемый, электронный, двухпроводный, не поляризованный. Диапазон уставок освещенности 5-2000 лк. Расстояние между модулем сумеречного выключателя и фотореле - до 100 м. Кабель 1 м, Ø уст.отв. 20мм. Рабочая температура от -30 °C до 60 °C. Степень защиты IP55
  • EEN003. Датчик освещённости навесной, электронный двухпроводный, не поляризованный. Диапазон уставок освещенности 5-2000 лк. Расстояние между модулем сумеречного выключателя и фотореле - до 100м. Габаритные размеры (ВхГхШ) 96x50x32 мм. Рабочая температура от -25 до 60 °C. Степень защиты IP55

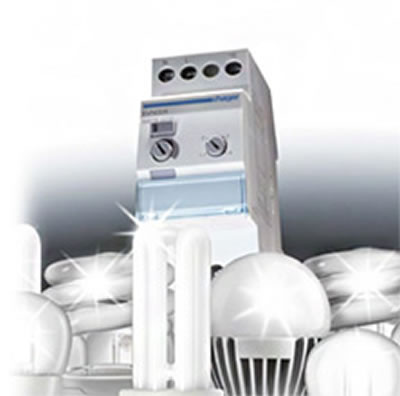

Модульные диммеры (светорегуляторы) Hager

Модульные диммеры для регулирования яркости различных типов ламп

Сумеречные выключатели Hager


Преимущества диммеров Hager

  • Диммирование различных типов ламп
  • Экономия электроэнергии
  • Долговечность диммера - регулятор имеет встроенную защиту от короткого замыкания, перегрузки и перегрева
  • Автоматическое определение нагрузки (для EVN100, EVN102) - регулятор распознает, какой тип нагрузки в нему подключен (емкостная или индуктивная)
  • Удобная настройка - либо непосредственно на корпусе аппарата, либо дистанционно (с помощью дополнительных кнопочных выключателей), либо через выход 1-10В
  • Реализация сложных схем диммирования - настройка "ведущий-ведомый"

Технические характеристики диммеров Hager

  • Модульное исполнение, монтаж на DIN-рейке
  • Напряжение сети: 230В AC, 50 Гц
  • Мощность регулируемой нагрузки: 300 Вт/ВА, 600 Вт/ВА, 1000 Вт/ВА
  • Защита аппарата: электронная защита от короткого замыкания и перегрева
  • Распознавание нагрузки: начиная с 600 Вт автоматически распознается тип нагрузки (прямое или обратное регулирование фазы)
  • Функция памяти: после включения устанавливается последняя настроенная величина; настраиваемые макс. и мин. величины плавного регулирования света "Ведущий/ведомый" - управление через выход 1/10В

Типы регулируемых ламп диммерами Hager

Дистанционные светорегуляторы HAGER позволяют регулировать яркость различных видов ламп:

  • Традиционные лампы накаливания 230 В
  • Компактные люминисцентные лампы с ПРА (энергосберегающие лампы)
  • Лампы галогеновые 230 В
  • Лампы галогеновые (12 В или 24 В) с понижающими трансформаторами различных типов
  • Регулируемые светодиодные лампы 230 В со встроенным устройством питания
  • Регулируемые светодиодные лампы (12 В или 24 В) с электронными трансформаторами

Реле времени Hager для управления лестничным освещением

Реле времени Hager в модульном исполнении позволяет организовать удобное освещение на лестницах и в длинных холлах

Реле времени Hager для управления лестничным освещением


Общая информация

Реле времени Hager в модульном исполнении позволяет организовать удобное освещение на лестницах и в длинных холлах. При получения импульса, например, от выключателя с самовозвратом или от датчика движения, реле времени включает свет на промежуток времени T, который выставляется на корпусе реле. Свет выключается по прошествии этого промежутка времени, если реле не получает новых импульсов. Аналогично может происходить управление любой другой нагрузкой, кроме освещения, но напрямую могут коммурироваться нагрузки до 16 А.

Технические характеристики лестничных реле Hager

  • Коммутируемая нагрузка: 16А
  • Напряжение: 230В 50/60Гц
  • Задержка времени: от 30 сек до 10 мин
  • Монтаж на DIN-рейку
  • Контактная группа: 1 н.о. 16 А

Номенклатура лестничных реле Hager

  • EMN001. Реле времени до 10 мин
  • EMN005. Реле времени мультифункциональное до 10 мин
  • EMS005. Реле времени мультифункциональное до 10 мин QuickConnect

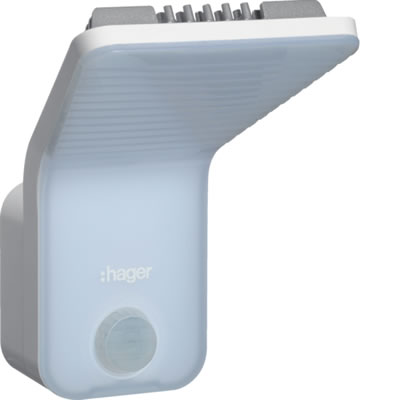

Светодиодные прожекторы с датчиком движения

Светодиодные прожекторы Hager с датчиком движения

Светодиодные прожекторы Hager с датчиком движения


Общая информация

Светодиодные светильники Hager с датчиками движения имеют долгий срок службы и подходят для построения энергоэффективных решений.

Технические светодиодных прожекторов Hager

  • Степень защиты: IP55
  • Мощность светодиодов: 60 Вт (эквивалентно галогеновым лампам мощностью 300Вт)
  • Зона обнаружения датчика движения: 6 м х 12 м
  • Возможность управления с пульта EE806
  • Возможность настройки эффекта присутствия
  • Изменение угла наклона светильника вверх/вниз и влево-вправо

Номенклатура светодиодных светильников Hager

  • EE610. Светильник. Степень защиты - IP55. Температура цветопередачи - 4000К. Световой поток - 1100 лм. Напряжение 230В, 50/60 Гц. Мощность - 15 Вт (эквивалент 75 Вт). Рабочая температура от -25С до +50С. Датчик движения - ИК. Угол обнаружения датчика - 140º . Задержка отключения от 5 секунд до 15 минут. Порог освещенности от 5 до 1000 лк
  • EE600. Светильник. Степень защиты - IP55. Температура цветопередачи - 5700К. Световой поток - 3400 лм. Напряжение 230В, 50/60 Гц. Мощность - 60 Вт (эквивалент 300 Вт). Рабочая температура от -25С до +50С. Датчик движения - ИК. Угол обнаружения датчика - 360º. Задержка отключеняи от 5 секунд до 15 минут. Порог освещенности от 5 до 1000 лк
  • EE806. Пульт для дистранционной настройки и управления светильниками и датчиками движения. Питание - 1х3В (DC), CR2032. Степень защиты IP30
