Человеко-машинные интерфейсы (ЧМИ)

ЧМИ Fuji Electric MONITOUCH

Общая характеристика ЧМИ Fuji Electric MONITOUCH

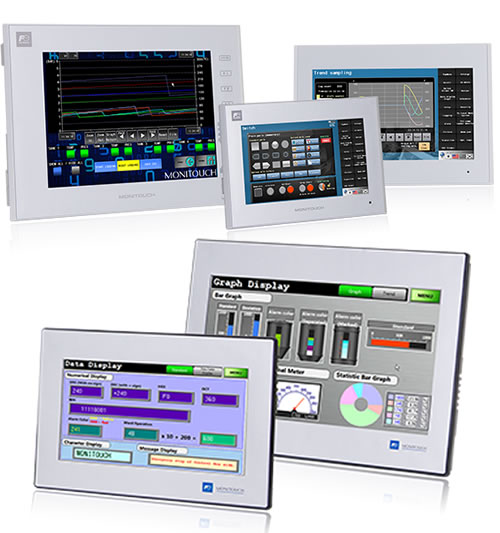

ЧМИ Fuji Electric

Панели оператора (ЧМИ) Fuji Electric MONITOUCH обладают исключительными функциями, в т.ч. возможностью подключения к большинству ПЛК, приводов и контроллеров (в наличии почти 400 последовательных и Ethernet-драйверов).

Серия TECHNOSHOT SMART проста в программировании и имеет яркие широкоэкранные ЖК-экраны с TFT-матрицей. Высокое разрешение и малое время отклика дисплея превращают серию TECHNOSHOT SMART в высокопроизводительную операторскую панель с конкурентной стоимостью.

Серия V9 обладает революционной конструкцией графического интерфейса пользователя. Новая концепция и новая философия наделяют даже неопытного пользователя возможностью получения доступа к новейшим сетевым технологиям, предлагаемым глобальной сетью. Мощные возможности подключения ЧМИ серии V9 позволяют объединить любое оборудование в любой точке мира.

ЧМИ TECHNOSHOT, серия TS1000 Smart

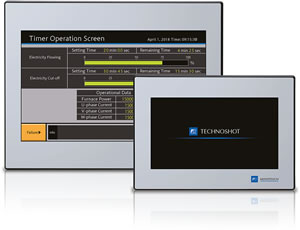

ЧМИ Fuji Electric TECHNOSHOT, серия TS1000 Smart

Основные технические характеристики

  • Удаленное обслуживание. С помощью прикладного ПО TELLUS можно легко и малозатратно осуществляеть мониторинг и удаленно управлять экраном TS1000 Smart и настройками ПЛК
  • 8-полосная связь. Через Ethernet и последовательное соединение можно одновременно подключить до восьми типов ПЛК или других устройств различных моделей и различных марок. TS1070S позволяет подключать до трёх устройств управления
  • Удаленный ПК. Подключитесь через Ethernet для отображения и управления сервером напрямую с помощью TS1000 Smart
  • FTP-сервер. С помощью FTP-клиента, установленного на компьютере, можно читать и записывать данные в USB-память на TS1000 Smart
  • VNC-сервер. Простая настройка средства просмотра VNC на компьютере позволяет проводить мониторинг и управлять экранами TS1000 Smart на заводе или через тот же компьютер по сети Ethernet. Кроме того, мониторинг и операции можно легко осуществлять с планшетного устройства через беспроводный маршрутизатор
  • Сетевая камера. С помощью TS1000 Smart воспроизводится видео с сетевой камеры, подключенной через Ethernet . TS1000 Smart также поможет контролировать заводские цеха
  • MES (система управления производством). Через V-Server ЧМИ с помощью TS1000 Smart можно собирать обширную информацию для хранения в серверной базе данных, начиная от продуктивности производства и заканчивая дефектами и причинами остановок технологического процесса
  • Журнал операций. Ведение хронологическоих записей вводов на экране: от операций переключения до числовых вводов. Объедините журнал операций с функциями безопасности и просмотрите атрибутивную информацию. Это поможет определить причину ошибок, а также провести другую диагностику
  • Выборка тенденций. ЧМИ серии TS1000 Smart в хронологическом порядке записывает широкий спектр данных, которые со временем меняются и отображаются в виде графиков трендов
  • Функции безопасности. Можно ограничивать функции в зависимости от категории доступа пользователя. Это создаёт среду безопасности высокого уровня.

ЧМИ серии V9

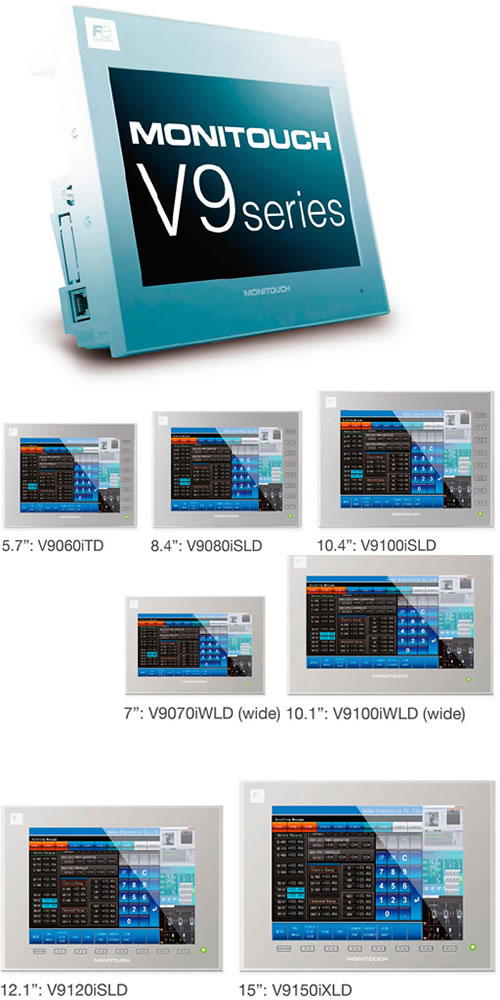

ЧМИ Fuji Electric, серия V9

Серия MONITOUCH V9 включает в себя три группы ЧМИ: V9 Lite, V9 Standard и V9 Advanced, которые пришли на смену устаревшим устройствам серии V8 и обладают рядом дополнительных функций, отвечающих требованиям более сложного современного оборудования.

Интерфейс ЧМИ Fuji Electric MANITOUCH серии V9 имеет габариты от 5,7 до 15 дюймов. Все модели серии V9 сертифицированы по стандарту UL и в стандартнои исполнении имеют встроенные порты Ethernet и слоты для SD-карт, что обеспечивает лучшую возможность подключения к периферийным устройствам.

Номенклатура

  • V9071iWLD/iWRD
  • V9101iWLD/iWRLD
  • V9080iSD
  • V9100iS/iSD
  • V9120iS/iSD
  • V9150iX/iXD
  • V9060iTD
  • V9080iCD
  • V9100iC/iCD

Основные технические характеристики

  • Веб-машинный интерфейс. Удалённый доступ к VPN-серверу. Облачное решение для использования данных
  • Совместимость с сетевыми камерами. Мониторинг удалённой площадки в реальном времени
  • FTP-совместимость. Простое получение файлов в хранилище из удаленных точек
  • Удаленный ПК. Управляйте экраном ПК с операторской панели серии V9
  • Совместимость с сетевым принтером. Совместное использование принтеров с помощью ЧМИ серии Multiple V9
  • VNC-сервер. Удаленное подключение с планшетных ПК
  • DHCP-сервер / DHCP-клиент. Простая связь через DHCP
  • 8-полосная связь. Подключение и передача данных с нескольких устройств
  • Поддержка подключения EtherCAT. Соединения EtherCAT (ведомые)
  • TELLUS и V-сервер. Решения для удаленного мониторинга и эксплуатации
