Энкодеры Fagor Automation открытого типа

Абсолютные и инкрементальные линейные энкодеры открытого типа

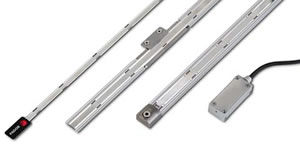

Абсолютные линейные энкодеры Fagor открытого типа

Абсолютные линейные энкодеры Fagor открытого типа


  • Серия Absolute EXA Adhesive
  • Серия Absolute EXG Guided
  • Серия Absolute EXT Tensioned

Инкрементальные линейные энкодеры Fagor открытого типа

Абсолютные линейные энкодеры Fagor открытого типа


  • Серия EXA Incremental Adhesivada
  • Серия EXG Incremental Guiada
  • Серия EXT Incremental Tensada

Обозначения механической констукции

  • EXA: клеящаяся модель с наименьшим поперечным сечением для ограниченного пространства. Состоит состоит из стальной ленты с гравировкой, приклеенной непосредственно к поверхности машины, рекомендуется, чтобы лента находилась в термически стабильных условиях
  • EXG: управляемая модель для измерения большой длины. Состоит из алюминиевого профиля, приклеенного к поверхности, и стальной ленты с гравировкой. Стальная лента направляется в экструдере и закрепляется в средней точке на поверхности машины, что позволяет ленте свободно расширяться или сжиматься на концах, обеспечивая заданное тепловое поведение
  • EXT: натяжная модель для очень длинных измерений и высокой точности. Состоит из алюминиевого профиля, приклеенного или привинченного к поверхности, стальной ленты с гравировкой и системы натяжения. Стальная лента направляется в экструзию и натягивается между ее концами. Натянутая стальная лента закреплена на основании станка таким образом, чтобы она воспроизводила термическое поведение поверхности наложения
