Электромагнитные клапаны и катушки Danfoss

Электромагнитные клапаны EV210A, EV220A, EV310A, EV210B, EV220B (серия 6-22), EV220B (серия 15-50), EV220B (серия 65-100), EV224B, EV227B, EV250B, EV251B, EV260B, EV310B, EV215B, EV225B, EV245B, EV222B

Компактные двухпозиционные двухходовые электромагнитные клапаны прямого действия Danfoss, серия EV210A

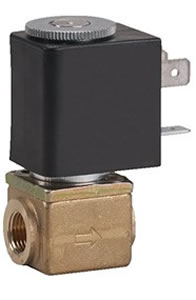

Электромагнитные клапаны Danfoss, серия EV210A


Большая серия малогабаритные двухпозиционных двухходовых электромагнитных клапанов Danfoss EV210A прямого действия используется в промышленном оборудовании.

  • Двухпозиционный двухходовой
  • Малые габариты
  • Прямого действия Ду 1.2 - 3.5 От G 1/8 до G 1/4
  • Корпус клапана из латуни или нержавеющей стали
  • Варианты НЗ (нормально закрытый) и НО (нормально открытый)

Двухпозиционные двухходовые электромагнитные клапаны с сервоприводом Danfoss, серия EV220A

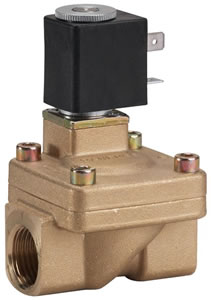

Электромагнитные клапаны Danfoss, серия EV220A


Компактные двухпозиционные двухходовые электромагнитные клапаны Danfoss EV220A непрямого действия с сервоприводом специально предназначены для использования в машинах и оборудовании с ограниченным пространством.

  • Двухпозиционный двухходовой
  • С сервоприводом
  • Ду 6 - 22 От G 1/4" до G 1"
  • Латунный корпус клапана
  • Варианты НЗ (нормально закрытый) и НО (нормально открытый)
  • Резьбовое соединение по ISO 228/1 или с NPT резьбой

Компактные трехпозиционные двухходовые электромагнитные клапаны Danfoss прямого действия, серия EV310A

Электромагнитные клапаны Danfoss, серия EV310A


Широкая номенклатура малогабаритных трехходовых двухпозиционных электромагнитных клапанов прямого действия Danfoss EV310A используется в промышленном оборудовании, например, в качестве управляющих клапанов.

  • Трехпозиционный двухходовой
  • Прямого действия
  • DN 1.2 - DN 2
  • От G 1/8" до G 1/4"
  • Корпус клапана из латуни или нержавеющей стали
  • Варианты NC (нормально закрытый) и NO (нормально открытый)

Двухпозиционные двухходовые электромагнитные клапаны прямого действия Danfoss, серия EV210B

Электромагнитные клапаны Danfoss, серия EV210B


Большая серия универсальных двухпозиционных двухходовых электромагнитных клапанов прямого действия Danfoss EV210B отличается прекрасными эксплуатационными характеристиками. Данные клапаны можно использовать в любых тяжелых условиях эксплуатации.

  • Двухпозиционный двухходовой
  • Серия с улучшенными рабочими характеристиками
  • Прямого действия
  • Ду 1,5 - 25
  • Корпус клапана из латуни или нержавеющей стали
  • Варианты НЗ (нормально закрытый) и НО (нормально открытый)
  • ISO 228/1 от G 1/8" до G 1"
  • Вариант, включенный в перечень UL, с резьбой NPT (EVI)

Двухпозиционные двухходовые электромагнитные клапаны с сервоприводом Danfoss, серия EV220B (6-22)

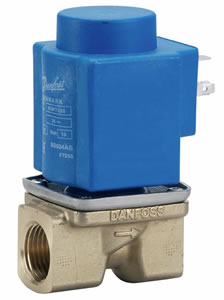

Электромагнитные клапаны Danfoss, серия EV220B (6-22)


Серия двухпозиционных двухходовых электромагнитных клапанов Danfoss EV220B (6-22) с сервоприводом и резьбовым присоединеним от 1/4” до 1” предназначена, в частности, для производителей серийного оборудования, где важна надежность при умеренных значениях расхода.

  • Двухпозиционный двухходовой
  • С сервоприводом
  • Ду 6 - 22
  • Корпус клапана из латуни или из латуни, стойкой к селективной коррозии
  • Варианты НЗ (нормально закрытый) и НО (нормально открытый)
  • Резьбовое соединение по ISO 228/1 или с NPT резьбой (EVSI и EVSI-U)

Двухпозиционные двухходовые электромагнитные клапаны с сервоприводом Danfoss, серия EV220B (15-50)

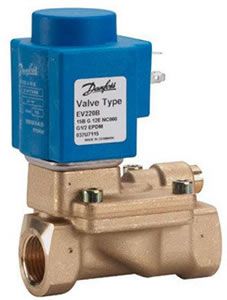

Электромагнитные клапаны Danfoss, серия EV220B (15-50)


Серия двухпозиционных двухходовых электромагнитных клапанов Danfoss EV220B (15-50) с сервоприводом. Корпус клапана может быть изготовлен из обычной латуни, латуни DZR, стойкой к селективной коррозии, или из нержавеющей стали, что обеспечивает возможность использования в самых различных областях применения. Встроенный фильтр пилотной системы, регулируемое время закрытия и класс защиты до IP67 обеспечивают оптимальные эксплуатационные характеристики даже в критических условиях работы.

  • Двухпозиционный двухходовой
  • С сервоприводом
  • DN 15 - DN 50
  • Исполнения корпуса клапана из латуни, из латуни, стойкой к селективной коррозии
  • НЗ и НО варианты
  • Резьбовое соединение по ISO 228/1 или NPT (EVSI и EVSI-U)
  • Встроенный фильтр для защиты пилотной системы
  • С защитой от гидравлического удара
  • Есть исполнение с регулируемым временем закрытия

Двухпозиционные двухходовые электромагнитные клапаны с сервоприводом Danfoss, серия EV220B (65-100)

Электромагнитные клапаны Danfoss, серия EV220B (65-100)


Серия двухпозиционных двухходовых электромагнитных клапанов Danfoss EV220B (65-100) с сервоприводом применяется в мощном промышленном оборудовании с высокими значениями расхода рабочей среды. Корпус клапана изготовлен из чугуна с соединительными фланцами. Конструкция, предотвращающая гидравлические удары, и встроенный фильтр пилотной системы обеспечивают надежную эксплуатацию в течение длительного периода.

  • Двухпозиционный двухходовой
  • С сервоприводом
  • Ду 65 - 100
  • Корпус клапана из чугуна
  • Фланцевое соединение
  • Рабочее давление до 10 бар
  • Макс. температура рабочей среды: 90 °C

Двухпозиционные двухходовые электромагнитные клапаны с сервоприводом Danfoss, серия EV224B, для высокого давления

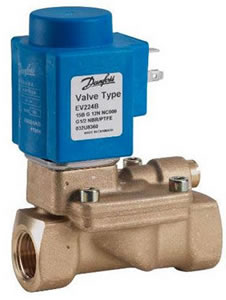

Электромагнитные клапаны Danfoss, серия EV224B


Двухпозиционные двухходовые электромагнитные клапаны Danfoss EV224B с сервоприводом предназначены для использования в системах с давлением до 40 бар и температуре рабочей среды до 60 °С. Выпускаются в нормально закрытом и нормально открытом исполнениях. Встроенный фильтр пилотной системы, регулируемое время закрытия, а также класс защиты до IP67 (в зависимости от катушки) обеспечивают надежную работу.

  • Для пневмосистем высокого давления (до 40 бар)
  • Двухпозиционный двухходовой, с сервоприводом
  • Ду 15 - 25
  • НЗ и НО варианты
  • Латунный корпус
  • Встроенный фильтр для защиты пилотной системы
  • На основе проверенной технологии EV220B

Двухпозиционные двухходовые электромагнитные клапаны с сервоприводом Danfoss, серия EV227B

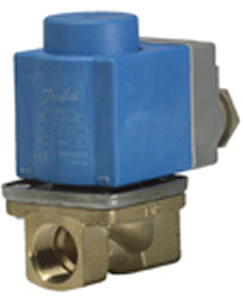

Электромагнитные клапаны Danfoss, серия EV227B


Малогабаритные двухпозиционные двухходовые электромагнитные клапаны Danfoss EV227B с сервоприводом, мягкой диафрагмой и усиленной пружиной специально предназначены для оптимальной работы при низком перепаде давления.

  • Для нейтральных рассолов
  • Вязкость: до 50 мм2/с (сСт)
  • Температара окружающей среды: 50 °C макс.
  • Степень защиты корпуса катушки: IP 67
  • Присоединительные размеры: от G 3/8 до G 1
  • Болты изготовлены из нержавеющей стали для повышенной коррозионной стойкости
  • Используются с катушками BE или BG

Двухпозиционные двухходовые электромагнитные клапаны Danfoss, серия EV250B, с принудительным открытием

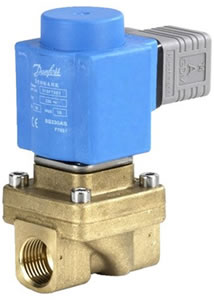

Электромагнитные клапаны Danfoss, серия EV250B


Двухпозиционные двухходовые электромагнитные клапаны Danfoss EV250B с принудительным открытием способны работать при перепаде давления от нуля до 10 бар, особенно для замкнутых контуров с низким перепадом давления. Для клапанов EV250B подходят различные катушки Danfoss с корпусами от IP 00 до IP 67.

Двухходовые электромагнитные клапаны Danfoss, серия EV251B, с принудительным открытием

Электромагнитные клапаны Danfoss, серия EV251B


Двухходовые электромагнитные клапаны Danfoss EV251B снабжены системой принудительного открытия и отлично подходят для закрытых и открытых систем с низким или нестабильным давлением, где практически отсутствует перепад давления. Клапаны типа EV251B поставляются в комплекте с катушкой и штыревым разъёмом.

  • Для воды, воздуха, масел и других нейтральных сред
  • Пропускная способность (Kv) до 5 м³/ч
  • Перепад давления до 10 бар
  • Вязкость среды до 50 сСт
  • Температура окружающей среды до 80 °С
  • Температура рабочей среды от-10 до 90 °С
  • Класс защиты катушки IP 65
  • Присоединение: внешняя резьба от G3/8 до G1

Двухходовые пропорциональные электромагнитные клапаны Danfoss, серия EV260B, с сервоприводом

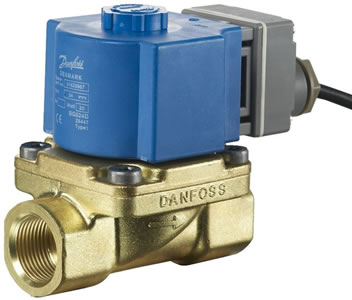

Электромагнитные клапаны Danfoss, серия EV260B


Регулируемые двухходовые электромагнитные клапаны Danfoss EV260B с сервоприводом имеют присоединительные патрубки от 1/4” до 3/4”. Путем плавного регулирования тока катушки, якорь может быть перемещен в любое положение в якорной трубке, при этом, плавно изменяется степень открытия и пропускная способность клапана от полностью закрытого до полностью открытого состояния. Клапан полностью открывается, когда ток катушки достигает максимального значения.

  • Пропорциональный (с плавной характеристикой)
  • Для плавного регулирования расхода
  • Двухходовой
  • С сервоприводом
  • Ду 6 - 20
  • Малая постоянная времени
  • Линейная характеристика во всем диапазоне регулирования
  • Закрывается в случае прекращения питания (отказоустойчивость)
  • Класс защиты катушки IP67
  • Напряжение питания: 24 В постоянного тока

Трехходовые двухпозиционные электромагнитные клапаны прямого действия Danfoss, серия EV310B

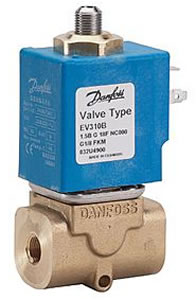

Электромагнитные клапаны Danfoss, серия EV310B


Трёхходовые двухпозиционные электромагнитные клапаны Danfoss EV310B прямого действия отличаются надёжностью и прекрасными эксплуатационными характеристиками, допускающими использование клапанов данной серии в любых тяжёлых условиях. Нельзя использовать EV310B с катушками с защелкой.

  • Трехходовые
  • Двухпозиционные
  • Прямого действия
  • DN 1,5 - DN 3.5
  • Латунный корпус клапана
  • Резьбовые (от G 1/8" до G 3/8") или фланцевые (32x32 мм) соединения
  • Варианты NC (нормально закрытый) и NO (нормально открытый)
  • Исполнения с ручным управлением в обход автоматики

Двухходовые двухпозиционные электромагнитные клапаны прямого действия Danfoss, серия EV215B, для пара

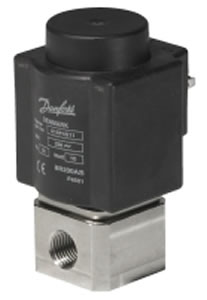

Электромагнитные клапаны Danfoss, серия EV215B


Двухходовые двухпозиционные электромагнитные клапаны Danfoss EV215B прямого действия применяются в оборудовании, где используется пар. Конструкция основана на применении обычной концепции Danfoss для клапанов прямого действия с улучшенными эксплуатационными характеристиками, но тарелка клапана изготовлена из фторопласта, чем обеспечивается надежное функционирование даже при работе с загрязненным паром. Корпус клапана, изготовленный из нержавеющей стали, обеспечивает длительный срок службы даже при работе в среде агрессивного пара. Катушки BB, BQ и BN могут быть использованы с клапаном EV215B, обеспечивая три температурных диапазона 140 °C, 160 °C и 185 °C.

  • Двухпозиционный двухходовой
  • Специально разработан для паровых установок
  • Прямого действия Ду 3 G 1/4"
  • Корпус клапана из нержавеющей стали
  • Только НЗ вариант
  • Возможность заказа клапана с резьбой NPT (EVSIS 3)
  • Внутреннее уплотнение из фторкачука типа aflas

Двухходовые двухпозиционные электромагнитные клапаны с сервоприводом Danfoss, серия EV225B, для пара

Электромагнитные клапаны Danfoss, серия EV225B


Двухходовые двухпозиционные электромагнитные клапаны Danfoss EV225B с сервоприводом применяются в оборудовании, где используется пар. В конструкции применяется мембрана из фторопласта (PTFE), что обеспечиват надежную работу даже в системах с загрязненным паром. Корпус клапана изготавливается из латуни DZR, стойкой к селективной коррозии цинка, а седло клапана - из нержавеющей стали, что обеспечивает длительный срок службы даже в агрессивной паровой среде. Для EV225B разработаны катушки типа BR.

  • Двухпозиционный двухходовой
  • Специально разработан для паровых установок
  • С сервоприводом
  • DN 6 - DN 25
  • От G 1/4" до G 1"
  • Корпус клапана из латуни DZR и нержавеющей стали
  • NC (нормально закрытый)
  • Сертификат UL и возможность заказа клапана с резьбой NPT (EVSIS 3)
  • Внутреннее уплотнение из фторкачука типа aflas
  • Защита по IP 65

Двухходовые двухпозиционные электромагнитные поршневые клапаны с сервоприводом Danfoss, серия EV245B, для пара

Электромагнитные клапаны Danfoss, серия EV245B


Двухходовые двухпозиционные электромагнитные поршневые клапаны Danfoss EV245B с сервоприводом применяются в оборудовании, где используется пар. Специальная конструкция поршня из фторопласта и седла клапана из нержавеющей стали, обеспечивают длительный срок службы в паровой среде.

Исполнения

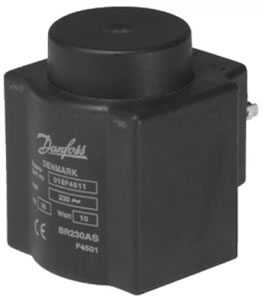

  • EV245 с катушкой типа BQ, переменный ток, до 185 °С
  • EV245 с катушкой типа BN, постоянный ток, до 160 °С
  • EV245 с катушкой типа BB, переменный ток до 160 °С, постоянный ток до 140 °С

Характеристики

  • Двухпозиционный двухходовой
  • Специально разработан для паровых установок, 160 °C и 185 °C
  • Поршневой клапан с сервоприводом
  • Ду 15 – Ду 25
  • Температура окружающей среды: +40 °C
  • G 1/2" - G 3/4"
  • Латунный корпус клапана НЗ (нормально закрытый)

Двухпозиционные двухходовые электромагнитные клапаны Danfoss, серия EV222B, с сервоприводом и изолирующей мембраной

Электромагнитные клапаны Danfoss, серия EV222B


Двухходовые двухпозиционные электромагнитные клапаны Danfoss EV222B с сервоприводом и изолирующей мембраной относятся к клапанам непрямого действия. Клапаны Danfoss EV222B рассчитаны на работу с загрязненной или агрессивной средой. Изготовленный из нержавеющей стали корпус клапана, изолирующая мембрана, защищающая электромагнитную систему от загрязнений, встроенный фильтр контура управления, регулируемое время закрытия, а также класс защиты до IP 67 обеспечивают надежную и бесперебойную эксплуатацию.

  • Двухпозиционный двухходовой
  • С сервоприводом
  • Изолирующая мембрана
  • DN 15 - DN 50
  • Корпус клапана из нержавеющей стали
  • Только нормально закрытое исполнение

Электромагнитные катушки Danfoss BA, BD, BB, BE, BF, BG, BN, BO, BK, BL, BM, BQ, AM

Катушки с улучшенными рабочими характеристиками Danfoss, серия BA

Электромагнитная катушка Danfoss серии BA


Для условий работы, не предъявляющих повышенных требований, класс защиты IP65, для клапанов серии B, 9 Вт (переменный ток) / 15 Вт (постоянный ток).

  • Обмотки из проволоки с изоляцией класса H, заформованной в корпус катушки
  • Температура окружающей среды: до +40 °C
  • Вариант IP 00, снабженный проводами с наконечниками по DIN 43650 A
  • Класс защиты IP 20 с защитной крышкой
  • Класс защиты IP 65 с кабельной вилкой

Катушки с улучшенными рабочими характеристиками Danfoss, серия BD

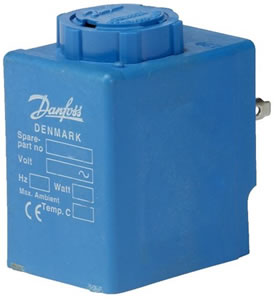

Электромагнитная катушка Danfoss серии BD


Для условий работы, не предъявляющих повышенных требований, класс защиты IP65, для клапанов серии B, 15 Вт (переменный ток)).

  • Обмотки из проволоки с изоляцией класса H, заформованной в корпус катушки
  • Температура окружающей среды: до +50 °C
  • Вариант IP 00, снабженный проводами с наконечниками по DIN 43650 A
  • Класс защиты IP 20 с защитной крышкой
  • Класс защиты IP 65 с кабельной вилкой

Катушки с улучшенными рабочими характеристиками Danfoss, серия BB

Электромагнитная катушка Danfoss серии BB


Применяются в ответственном оборудовании, класс защиты IP65, для клапанов серии B, 10 Вт (переменный ток) / 18 Вт (постоянный ток).

  • Крепление с защелкой, обеспечивающее быстроту и простоту крепления и демонтажа
  • Обмотки из проволоки с изоляцией класса H, заформованной в корпус катушки
  • Температура окружающей среды: до +80 °C
  • Исполнение по IP 00, с проводами с наконечниками по DIN 43650 A
  • Класс защиты IP 20 с защитной крышкой
  • Класс защиты IP 65 с кабельной вилкой

Катушки с улучшенными рабочими характеристиками Danfoss, серия BE

Электромагнитная катушка Danfoss серии BE


Применяются в ответственном оборудовании, класс защиты IP67 для клапанов серии B, 10 Вт (переменный ток) / 18 Вт (постоянный ток).

  • Крепление с защелкой, обеспечивающее быстроту и простоту крепления и демонтажа
  • Герметизированные катушки с длительным сроком службы
  • Температура окружающей среды: до +80 °C
  • IP 67, для влажной среды, с монтажной коробкой

Катушки с улучшенными рабочими характеристиками Danfoss, серия BF

Электромагнитная катушка Danfoss серии BF


Применяются в ответственном оборудовании, класс защиты IP67 для клапанов серии B, 10 Вт (переменный ток).

  • Крепление с защелкой, обеспечивающее быстроту и простоту крепления и демонтажа
  • Герметизированные катушки с длительным сроком службы
  • Температура окружающей среды: до +80 °C
  • IP 67, для влажной среды, с приформованным кабелем

Катушки с улучшенными рабочими характеристиками Danfoss, серия BG

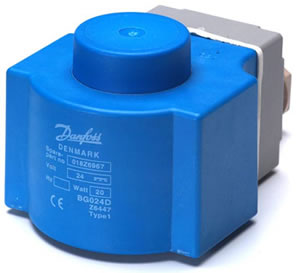

Электромагнитная катушка Danfoss серии BG


Используются в жестких условиях эксплуатации, класс защиты IP67, 12 Вт (переменный ток) / 20 Вт (постоянный ток).

  • Крепление с защелкой, обеспечивающее быстроту и простоту крепления и демонтажа
  • Герметизированные катушки с длительным сроком службы
  • Температура окружающей среды: до +80 °C
  • IP 67, для влажной среды, с монтажной коробкой

Бесшумные катушки с улучшенными рабочими характеристиками Danfoss, серия BN

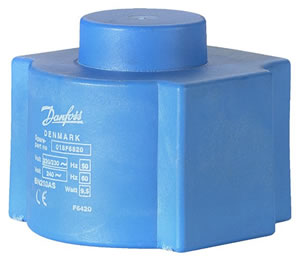

Электромагнитная катушка Danfoss серии BN


Бесшумные катушки для клапанов серии B, с особо низким уровнем шума, 20 Вт (переменный ток), защита по IP67.

  • Крепление с защелкой, обеспечивающее быстроту и простоту крепления и демонтажа
  • Бесшумные, для условий применения с повышенными требованиями к отсутствию шума, например, для систем отопления
  • Встроенный выпрямитель
  • Герметизированные катушки с длительным сроком службы
  • Температура окружающей среды: до +50 °C
  • IP 67, для влажной среды, с микропроволочным выводом

Катушки с улучшенными рабочими характеристиками Danfoss, серия BO, для взрывоопасных зон

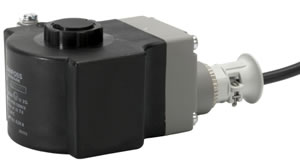

Электромагнитная катушка Danfoss серии BO


Допускается к использованию во взрывоопасных зонах, для клапанов серии B, 10 Вт (переменный/постоянный ток), EEx m II T4 ATEX 100A, разрешена к применению в зоне 1

  • Пригодны для взрывоопасных зон (зона 1)
  • Герметизированные катушки с длительным сроком службы
  • Температура окружающей среды: до +40 °C
  • Температура рабочей среды: до +90 °C
  • IP 67, для влажной среды, с микропроволочным выводом
  • Поставляется комплект уплотнений для использования во влажной или агрессивной среде

Пропорциональные катушки с улучшенными рабочими характеристиками Danfoss, серия BK

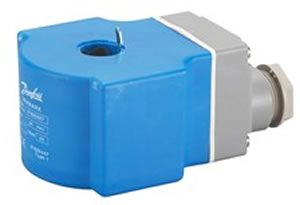

Электромагнитная катушка Danfoss серии BK


Специальные катушки только для пропорциональных клапанов серии B, управляющий сигнал 300-600 мА.

  • Макс. мощность 20 Вт
  • Изоляция катушечных обмоток класса H
  • Температура окружающей среды: от -25 °C до +50 °C
  • Класс защиты катушки IP67
  • Напряжение питания: 24 В +/- 10%, после двухполупериодного выпрямления

Пропорциональные катушки с улучшенными рабочими характеристиками Danfoss, серия BL

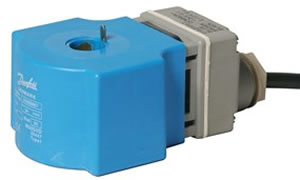

Электромагнитная катушка Danfoss серии BL


Специальные катушки только для пропорциональных клапанов серии B, управляющий сигнал 4-20 мА.

  • Макс. мощность 20 Вт
  • Изоляция обмоток катушки класса H
  • Температура окружающей среды: от -40 °C до +50 °C
  • Корпус катушки с защитой по классу IP67, с трёхжильным кабелем
  • Напряжение питания: 24 В (постоянный ток)

Пропорциональные катушки с улучшенными рабочими характеристиками Danfoss, серия BM

Электромагнитная катушка Danfoss серии BM


Специальные катушки только для пропорциональных клапанов серии B, управляющий сигнал 0-10 В.

  • Макс. мощность 20 Вт
  • Изоляция катушечных обмоток класса H
  • Температура окружающей среды: от -25 °C до +50 °C
  • Корпус катушки класса IP67, с трёхжильным кабелем
  • Напряжение питания: 21 В - 30 В (постоянный ток)

Катушки с улучшенными рабочими характеристиками Danfoss, серия BQ, для пара

Электромагнитная катушка Danfoss серии BQ


Для клапанов серии B, IP65, 10 Вт переменного тока.

  • Удобная система крепления с защелкой и класс защиты корпуса IP65
  • Термостойкий черный полимерный материал с добавлением графита
  • Обмотки из проволоки с изоляцией класса H, заформованной в корпус катушки
  • Температура окружающей среды: до +40 °C
  • Класс защиты IP 00, снабженный проводами с наконечниками по DIN 43650 A
  • Класс защиты IP 20 с защитной крышкой
  • Класс защиты IP 65 с кабельной вилкой

Компактные катушки Danfoss, серия AM

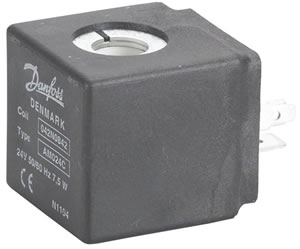

Электромагнитная катушка Danfoss серии AM


Компактная катушка для клапанов серии A, 7,5 Вт (переменный ток) / 9,5 Вт (постоянный ток).

  • Малые габариты
  • Обмотки из проволоки с изоляцией класса H, заформованной в корпус катушки
  • Температура окружающей среды: до +50 °C
  • Класс защиты IP 00 с зажимами по DIN 43650, форма A
  • Класс защиты IP 20 с защитной крышкой
  • Класс защиты IP 65 с кабельной вилкой
