Реле давления

Реле давления Danfoss, серия BCP

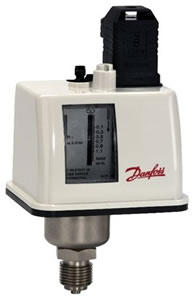

Реле давления Danfoss серии BCP


Реле давления Danfoss cерии BCP используются в системах автоматизации и технологической защите паровых и водогрейных котлов. Реле давления оснащено однополюсным перекидным контактом, который меняет положение в зависимости от давления и уставки. Для ответственного оборудования рекомендуется использовать реле с функцией защиты.

  • Варианты реле с ручным сбросом на максимум и минимум
  • Диапазон настройки давлений: от 0,1 бар до 40 бар
  • Двойной сильфон реле позволяет выполнить функцию защиты даже при повреждении реле
  • Удобное электрическое соединение через стандартный разъём DIN 43650A
  • Однофазный перекидной контакт SPDT
  • Возможность монтажа реле на стене с помощью специального кронштейна
  • Исполнения с автоматическим или ручным сбросом
  • Настройка реле осуществляется с помощью стандартной плоской отвертки
  • Кнопка ручного сброса имеет защиту от случайного воздействия
  • Микропереключатель с позолоченными контактами позволяет осуществлять связь реле с контроллером

Реле давления Danfoss, серия RT, общего назначения

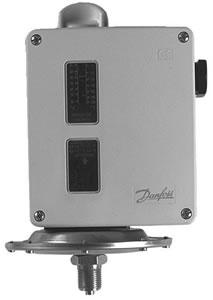

Реле давления Danfoss серии RT


Реле давления Danfoss cерии RT используются в различном промышленном оборудовании и на морских судах. Серия реле давления RT представлена широкой номенклатурой приборов, включая реле с зоной нечувствительности, предохранительных реле давления для паровых котельных установок и надежные реле с позолоченными контактами для тех областей применения, где решающими факторами являются безопасность и экономичность. Реле RT используются потребителями уже более 60 лет.

  • Диапазоны давления: от -1 бар до 30 бар
  • Система сменных контактов
  • По заказу поставляется с позолоченными контактами
  • Отказоустойчивые
  • Настраиваемое значение дифференциала
  • Класс защиты IP66
  • По заказу поставляется исполнения с ручным сбросом на минимум или максимум (IP54)
  • Предлагается также исполнение дифференциального реле
  • По заказу поставляется с разрешениями TV и с зоной нечувствительности
  • По заказу поставляется со всеми соответствующими разрешениями на использование в морских условиях

Реле давления Danfoss, серия RT, с допуском TUV для паровых установок

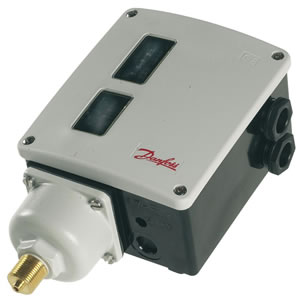

Реле давления Danfoss серии RT с допуском TUV для паровых установок


Эти реле давления Danfoss cерии RT разрешены к применению Германской организацией технического контроля TUV и используются в паросиловых установках.

Серия одиночных реле давления Danfoss RT состоит из различных регулирующих приборов, в том числе реле давления с зоной нечувствительности, предохранительных реле давления для паросиловых котельных установок и высоконадежных реле с позолоченной контактной системой для тех областей применения, где решающими факторами являются безопасность и экономичность. Реле RT используются потребителями уже более 60 лет.

  • Диапазоны давления: от 0,1 до 25 бар
  • Система сменных контактов
  • По заказу поставляется с позолоченными контактами
  • Отказоустойчивые
  • Настраиваемый дифференциал
  • Класс защиты IP66
  • По заказу поставляется со сбросом на минимум и максимум (IP54)
  • По заказу поставляется со всеми соответствующими разрешениями на использование в морских условиях

Реле давления Danfoss, серия KPS, для тяжелых условий эксплуатации

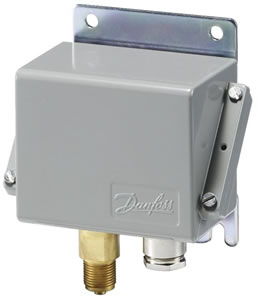

Реле давления Danfoss серии KPS


Реле давления Danfoss cерии KPS отличаются высоким уровнем защиты, прочной и компактной конструкцией, а также ударо- и вибростойкостью.

Серия KPS отвечает требованиям, которые предъявляются к большинству установок, работающих как на открытом воздухе, так и в помещениях. Эти реле можно использовать в системах аварийной сигнализации и регулирования на заводах, дизельных установках, компрессорах, электростанциях, а также на судах.

  • Диапазоны давления: от 0 до 60 бар
  • Позолоченные контакты
  • Фиксированный или настраиваемый дифференциал
  • Прочная компактная конструкция
  • Вибро- и ударостойкость
  • Исполнение с мембраной для использования в системах, в которых имеют место пульсации и пики давления
  • В качестве рабочей среды может выступать морская вода
  • Класс защиты IP67
  • Прочность и стойкость к морской воде
  • По заказу поставляется со всеми соответствующими разрешениями на использование на суше и в морских условиях

Реле давления Danfoss, серия CAS, для тяжелых условий эксплуатации

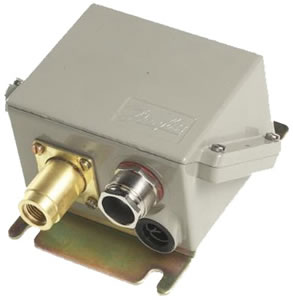

Реле давления Danfoss серии CAS


Реле давления Danfoss cерии CAS отличаются высоким уровнем защиты, прочной и компактной конструкцией, а также ударо- и вибростойкостью.

Серия CAS отвечает требованиям, которые предъявляются к большинству установок, работающих как на открытом воздухе, так и в помещениях. Реле давления CAS могут быть использованы в системах аварийной сигнализации и регулирования на заводах, дизельных установках, компрессорах, электростанциях, а также на судах.

  • Диапазоны давления: от 0 до 60 бар
  • Микровыключатель с фиксированным малым значением дифференциала
  • Класс защиты IP67
  • Прочность и стойкость по отношению к морской воде
  • Прочная компактная конструкция
  • Вибро- и ударостойкость
  • Исполнение с мембраной для использования в системах, в которых имеют место пульсации и пики давления, а также морская вода в качестве рабочей среды
  • Исполнение дифференциального реле давления
  • По заказу поставляется со всеми соответствующими разрешениями на использование на суше и в морских условиях

Реле давления Danfoss, серия KP, для лёгкой промышленности

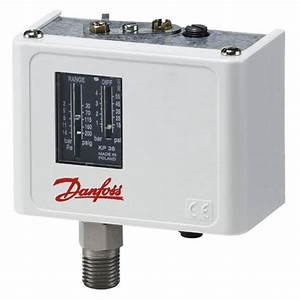

Реле давления Danfoss серии KP


Реле давления Danfoss cерии KP используются в системах регулирования, контроля и аварийной сигнализации промышленного оборудования. Реле серии KP пригодны для работы с различной газообразной средой и воздухом.

Реле снабжены однополюсным переключателем на два направления (SPDT) и могут непосредственно управлять работой однофазных двигателей переменного тока мощностью до 2 кВт.

  • Диапазоны давления: от -0,2 до 21 бар
  • Высокая нагрузочная способность контактов – сверхкороткое время дребезга контактов
  • По заказу поставляется с позолоченными контактами
  • Рабочая среда: газообразная среда и воздух
  • Класс защиты IP44 при монтаже с защитной накладкой и задним щитком
  • По заказу для клиентов-производителей комплектного оборудования поставляется также с защитой класса IP55
  • Малые габариты: экономия места и простота монтажа
  • Стойкость к толчкам и ударам

Реле давления Danfoss, серия KPI, для лёгкой промышленности

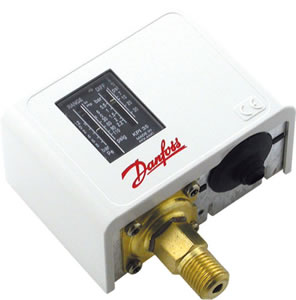

Реле давления Danfoss серии KPI


Реле давления Danfoss cерии KPI используются в системах регулирования, контроля и аварийной сигнализации промышленного оборудования.

Реле серии KP пригодны для систем, в которых используется жидкая или газообразная среда. Реле снабжены однополюсной перекидной контактной системой (SPDT).

  • Диапазоны давления: от -0.2 до 28 бар
  • Высокая нагрузочная способность контактов
  • Сверхкороткое время дребезга контактов
  • По заказу поставляются с позолоченнми контактами
  • Настраиваемое значение дифференциала
  • Класс защиты IP44 при монтаже с защитной накладкой и задним щитком

Реле давления Danfoss, серия CS, для воды и воздуха

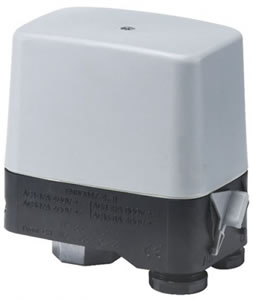

Реле давления Danfoss серии CS


Реле давления Danfoss cерии CS снабжены трехполюсным выключателем и имеют регулируемый дифференциал. Реле давления снабжены ручным выключателем, блокирующим систему контактов в разомкнутом положении независимо от давления в системе.

  • Для автоматического пуска и останова воздушных компрессоров и установок для повышения давления воды
  • Диапазоны давления: от 2 до 20 бар
  • Контактная система: трёхполюсная (стандартная) и однополюсная (вспомогательная)
  • Настраиваемое значение дифференциала
  • Ручной выключатель для блокировки контактной системы
  • Предохранительный клапан (вспомогательный)
  • Класс защиты IP43 или IP55
  • По заказу поставляется также с разрешением DVGW (KTW) на использование в питьевой воде

Компактные реле давления Danfoss блочного типа, серия MBC 5000

Реле давления Danfoss серии MBC 5000


Реле давления Danfoss cерии MBC 5000 предназначены для использования на морских судах, где важны малые габариты и надежность устройств.

MBC – это компактные реле давления, разработанные в соответствии с новой блочной концепцией и выдерживающие тяжёлые эксплуатационные условия, характерные для судовых машинных отделений.

Реле MBC обладают высокой вибростойкостью; для них имеются все общепринятые разрешения на применение в морских условиях

Фиксированное малое значение дифференциала гарантирует точность измерения критических давлений.

В стандартный комплект поставки реле давления MBC могут быть включены испытательные клапаны MBV.

  • Диапазоны давления: от -0.2 до 400 бар
  • Микровыключатель с фиксированным малым значением дифференциала
  • Вибро- и ударостойкость
  • Класс защиты IP66
  • Исполнение с мембраной, предназначенный для установок, в которых имеют место пульсации или пики давления
  • Малогабаритная конструкция
  • Низкие затраты на монтаж
  • Быстродействие и простота эксплуатации
  • Легко устанавливается на запорный испытательный клапан
  • По заказу поставляется вариант дифференциального реле давления

Компактные реле давления Danfoss блочного типа, серия MBC 5100

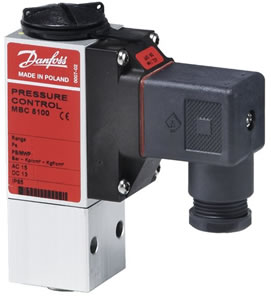

Реле давления Danfoss серии MBC 5100


Реле давления Danfoss cерии MBC 5100 предназначены для использования на морских судах, где важны малые габариты и надежность устройств.

MBC 5100 – это компактные реле давления, разработанные в соответствии с новой блочной концепцией и выдерживающие тяжёлые эксплуатационные условия, характерные для судовых машинных отделений.

Реле MBC обладают высокой вибростойкостью; для них имеются все общепринятые разрешения на применение в морских условиях

Фиксированное малое значение дифференциала гарантирует точность измерения критических давлений.

В стандартный комплект поставки реле давления MBC 5100 могут быть включены испытательные клапаны MBV.

  • Диапазоны давления: от -0.2 до 400 бар
  • Микровыключатель с фиксированным малым значением дифференциала
  • Вибро- и ударостойкость
  • Класс защиты IP66
  • Исполнение с мембраной, предназначенный для установок, в которых имеют место пульсации или пики давления
  • Малогабаритная конструкция
  • Низкие затраты на монтаж
  • Быстродействие и простота эксплуатации
  • Легко устанавливается на запорный испытательный клапан
  • По заказу поставляется вариант дифференциального реле давления

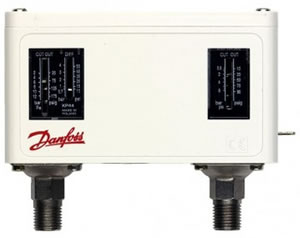

Сдвоенные реле давления Danfoss, серия KP 44

Реле давления Danfoss серии MBC 5100


Сдвоенные реле давления Danfoss cерии KP 44 предназначены для совместного использования с насосом с целью регулирования подачи воды и защиты насоса от сухого хода. Реле сочетают в себе функции реле давления и регулятора расхода.

Расположенный слева напорный сильфон регулирует давление насоса. Расположенный справа сильфон отключает насос при слишком низком давлении на всасе. Таким образом обеспечивается защита насоса от сухого хода и, следовательно, повреждения подшипников.

  • Широкий диапазон регулирования
  • Для насосов или компрессоров
  • Малые габариты: экономия места и простота монтажа
  • Сверхкороткое время дребезга контактов: позволяет свести к минимуму износ и повышает надежность
  • Электрическое соединение с передней стороны блока облегчает монтаж на стойке и способствует экономии места
  • Пригодны для работы как на переменном, так и на постоянном токе
  • Кабельный ввод для кабелей диаметром 6-14 мм
  • Резьбовой кабельный ввод (стандартные варианты - Pg 13,5 и 16) облегчает повторный монтаж
  • Эффективная защита водяных насосов в случае перебоев подачи воды

Дифференциальные реле давления

Дифференциальные реле давления Danfoss, серия RT

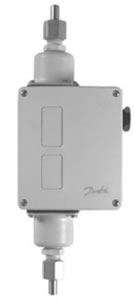

Реле давления Danfoss серии RT


Дифференциальные реле давления Danfoss cерии RT используются в различном промышленном оборудовании и на морских судах. Серия дифференциальных реле давления RT состоит из различных реле, предназначенных для тех областей применения, где решающими факторами являются безопасность и экономичность. Реле RT применяются более 60 лет.

  • Диапазоны давления: 0 - 11 бар
  • Система сменных контактов
  • По заказу поставляются с позолоченными контактами
  • Отказоустойчивость
  • Регулируемый дифференциал
  • Класс защиты IP66
  • По заказу поставляется со сбросом нм минимум и максимум (IP54)
  • По заказу поставляется в качестве реле давления общего назначения
  • По заказу поставляется с зоной нечувствительности
  • По заказу поставляется с разрешениями на использование в судостроении

Дифференциальные реле давления Danfoss блочного типа, допущенные к применению на судах, серия MBC 5180

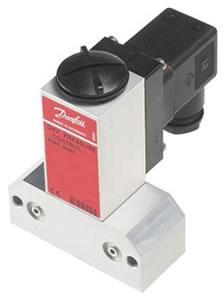

Реле давления Danfoss серии MBC 5180


Дифференциальные реле давления Danfoss cерии MBC 5180 используются на морских судах, где наиболее важными характеристиками являются экономия места и надежность.

MBC 5180 – это малогабаритные реле давления, разработанные в соответствии с новой блочной концепцией Danfoss и выдерживающие жесткие условия, обычные для судовых машинных отделений.

Реле MBC 5180 обладают высокой вибростойкостью; для них имеются все общепринятые разрешения на применение в морских условиях. Фиксированное малое значение дифференциала гарантирует точность измерения критических давлений. В стандартный комплект поставки реле давления MBC могут быть включены испытательные клапаны MBV.

  • Диапазоны давления: от 0,3 до 5 бар
  • Настраиваемый дифференциал
  • Вибро- и ударостойкость
  • Класс защиты IP66
  • Малые габариты
  • Низкие затраты на монтаж
  • Быстродействие и простота эксплуатации
  • Легко устанавливается на запорный испытательный клапан

Дифференциальные реле давления Danfoss, серия CAS

Реле давления Danfoss серии CAS


Дифференциальне реле давления Danfoss cерии CAS удовлетворяет самым высоким требованиям, редъявляемым к степени защиты и малому значению дифференциала (повышенная точность), прочности и компактности конструкции, а также ударо- и вибростойкости.

Серия CAS отвечает требованиям, которые предъявляются к большинству оборудования, работающему вне и внутри помещений.

  • Диапазоны давления: 0,2 -2,5 бар
  • Микровыключатель с фиксированным малым значением дифференциала
  • Класс защиты IP67
  • Прочность и стойкость к морской воде
  • Прочная компактная конструкция
  • Вибро- и ударостойкость
  • Исполнение с мембраной для использования в системах, в которых имеют место пульсации и пики давления, в морской воде
  • По заказу поставляется также в виде отдельного реле давления
  • По заказу поставляется со всеми соответствующими разрешениями на использование на суше и в морских условиях

Электронные реле давления

Электронные реле давления Danfoss, серия MEP 2000

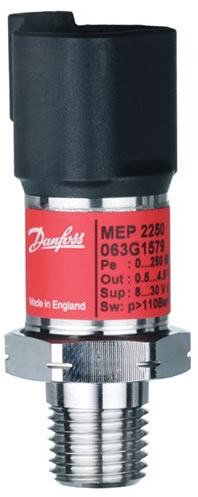

Реле давления Danfoss серии MEP 2000


Электронные реле давления обладают множеством преимуществ по сравнению с механическими реле давления. Среди этих преимуществ следует назвать более высокую точность, отсутствие износа контактов, отличную долговременную стабильность, более простую эксплуатацию и значительно большее количество циклов переключения и многое другое.

Электронное реле давления Danfoss серии MEP 2000 имеет усовершенствованную систему управления, что способстует повышению безопасности, продлению жизненного цикла оборудования и снижению затрат на техническое обслуживание.

Электронные реле давления Danfoss серии MEP 2000 выпускаются в двух исполнениях. Исполнение с одним переключателем характеризуется индивидуальным гистерезисом и постоянной времени. Такое реле также имеет защиту от короткого замыкания, неправильного подключения и перегрузки.

Исполнение с двумя выходами заключает в себя коммутатор и аналоговые выходы.

Подходящее исполнение Danfoss MEP 2000 выбирается заказчиком, а затем реле программуруется на заводе Danfoss.

Оба исполнения реле могут поставляться с демпфером импульса для защиты прибора от кавитации, гидравлическоого удара и скачков давления.

  • Предлагаются варианты PNP и NPN
  • Отличная долговременная стабильность против смещени
  • Защита от электромагнитных помех по стандартам для передвижного гидравлического оборудования
  • Превосходный показатель давления на разрыв и отсутствие утечек благодаря полностью сварной конструкции
  • Высокая устойчивость к среде и температуре окружающей среды обеспечивает производительность в экстремальных условиях
  • Отличная устойчивость к ударам и вибрации
  • Корпус и смачиваемые детали из нержавеющей стали
  • Исполнения с широким диапазоном давления и электрических разъёмов
