Контакторы, пускатели, устройства плавного пуска (УПП), реле времени и реле перегрузки

Контакторы, миниконтакторы и реле перегрузки

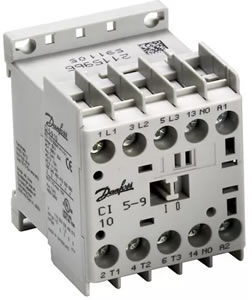

Миниконтакторы Danfoss, серия CI 5

Миниконтакторы Danfoss, серия CI 5


Миниконтакторы Danfoss CI 5 на мощность до 5,5 кВт поставляются с катушками переменного и постоянного тока, обеспечивая надежную работу при резких колебаниях напряжения. Малогабаритные миниконтакторы Danfoss CI 5 используются в тех случаях, когда самой важной характеристикой является экономия монтажного пространства. Вспомогательные навесные контактные блоки, таймеры и другие дополнительные принадлежности обеспечивают высокую функциональную гибкость. Миниконтакторы CI 5, в которых при монтаже предусмотрено безопасное расстояние между рабочими деталями и техперсоналом, также гарантируют дополнительную защиту от удара электрическим током по стандарту IEC 60947, версия 5. CI 5 также оснащен биметаллическим реле перегрузки для работы в условиях, чувствительных к потере фазы. Кроме того, CI 5 также включает тепловые реле перегрузки для защиты короткозамкнутых электродвигателей.

  • Малогабаритная конструкция
  • Высокая функциональная гибкость
  • Диапазон мощности до 5,5 кВт
  • Для катушек переменного и постоянного тока

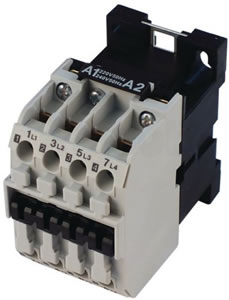

Контакторы Danfoss, серия CI (6-50)

Контакторы Danfoss, серия CI (6-50)


Контакторы Danfoss серии CI (6-50) выпускаются в корпусах трех типоразмеров. Самый малый типоразмер имеют контакторы CI 6-15 (2,2 кВт -7,5 кВт), средние размеры – группа контакторов CI 16-30 (7,5 кВт - 15 кВт) и самый большой типоразмер у контакторов CI 32-50 (15 кВт -25 кВт). Для всех типоразмеров предусмотрены нормально разомкнутые главные контакты. Контакторы CI 6-15 поставляются с четырьмя нормально разомкнутыми главными контактами.

  • Малогабаритная конструкция, три размера рамы
  • Винтовое крепление или установка на DIN-рейку
  • Диапазон мощности от 2,2 кВт до 25 кВт
  • Для катушек переменного и постоянного тока

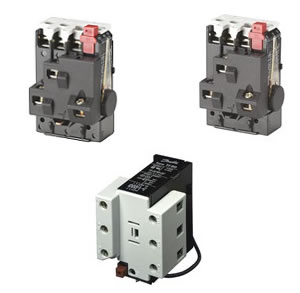

Термореле перегрузки Danfoss, серии TI 9C-5, TI C (16-30) и TI (80-86)

Реле перегрузки Danfoss, серии TI 9C-5, TI C (16-30) и TI (80-86


  • Термореле перегрузки Danfoss TI 9C-5 используются совместно с контакторами CI 5 для защиты электродвигателей. Реле имеют однофазную защиту.
  • Тепловые реле Danfoss TI 16C-30C, рассчитанные на диапазон 0,13-32 A, предназначены для защиты от перегрузки короткозамкнутых электродвигателей мощностью до 15 кВт.
  • Тепловые реле перегрузки Danfoss TI 80-86, охватывающие диапазон 16-85 A, предназначены для защиты от перегрузки короткозамкнутых электродвигателей мощностью до 45 кВт.

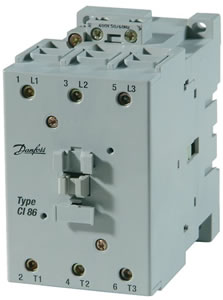

Контакторы Danfoss, серия CI (61-98)

Контакторы Danfoss, серия CI (61-98)


Контакторы Danfoss серии CI (61-98) выпускаются в корпусах одного типоразмера с тремя нормально разомкнутыми главными контактами. В стандартный комплект поставки входят двухчастотные катушки. Длительный срок службы электрических компонентов позволяет контакторам Danfoss CI 61-98 работать с любыми электрическими нагрузками, которые имеются в современной промышленности. В сочетании с тепловыми реле перегрузки контактор служит для переключения асинхронных электродвигателей и их защиты от перегрузки и несимметричной нагрузки. Различные навесные вспомогательные контакты, таймеры, ограничители перенапряжений, механические блокировки и заводские таблички повышают функциональную гибкость контакторов группы CI 61-98 и позволяют использовать эти устройства производителями комплектного оборудования и панелей управления.

  • Малогабаритная конструкция
  • Винтовое крепление или установка на DIN-рейку
  • Диапазон мощности от 30 кВт до 45 кВт
  • Для катушек переменного тока

Контакторы Danfoss, серия CI (141-180)

Контакторы Danfoss, серия CI (141-180)


Контакторы Danfoss серии CI (141-180) выпускаются в корпусах одного типоразмера с тремя нормально разомкнутыми главными контактами и одним вспомогательным контактным блоком с одним нормально разомкнутым и одним нормально замкнутым вспомогательным контактом. Дополнительно поставляются запасные контакты, а в случае ремонта при снятии крышки блокируется подвижная система. При замене контактов не требуется отсоединять провода от зажимов. Длительный срок службы электрических компонентов делает контакторы CI 141-180 пригодными для работы с любыми электрическими нагрузками, которые имеются в современной промышленности. В сочетании с тепловым реле перегрузки или с электронным реле защиты двигателя контактор служит для переключения асинхронных электродвигателей и их защиты от перегрузки и несимметричной нагрузки. Различные навесные вспомогательные контакты, таймеры, ограничители перенапряжений, механические блокировки и заводские таблички повышают функциональную гибкость контакторов группы CI 141-180 и позволяют использовать эти устройства производителями как комплектного оборудования, так и панелей управления.

  • Малогабаритная конструкция
  • Винтовое крепление
  • Диапазон мощности от 55 кВт до 90 кВт
  • Базовые модули со вспомогательными контактами (1 нормально разомкнутый + 1 нормально замкнутый)
  • Для катушек переменного тока

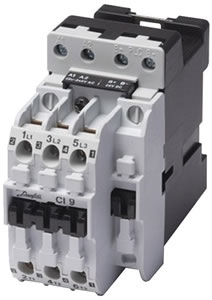

Контакторы Danfoss с интерфейсным реле, серия CI EI (9-30)

Контакторы Danfoss, серия серия CI EI (9-30)


Контакторы Danfoss серии серия CI EI (9-30) выпускаются в корпусах двух типоразмеров. Контакторы группы CI 9 EI - 15 EI (4 кВт - 7,5 кВт) имеют малый типоразмер, а для контакторов группы CI 25 EI - 30 EI (11 кВт - 15 кВт) используется кожух большого типоразмера. Контакторы обеих групп снабжены тремя нормально разомкнутыми главными контактами. Область их применения – системы любого типа, управляемые ПЛК, с выходным сигналом 24 В постоянного тока. Длительный срок службы электрических компонентов делает контакторы CI 9 EI - 30 EI пригодными для работы с любыми электрическими нагрузками, которые используются в современной промышленности. В сочетании с тепловым реле перегрузки или с электронным реле защиты двигателя контактор служит для переключения асинхронных электродвигателей и их защиты от перегрузки и несимметричной нагрузки. Различные навесные вспомогательные контакты, реле времени, ограничители перенапряжений, механические блокировки и заводские таблички повышают функциональную гибкость контакторов CI 9 EI - 30 EI и позволяют использовать эти устройства использования производителями серийного оборудования и щитов управления.

  • Малогабаритная конструкция
  • Винтовое крепление или установка на DIN-рейку
  • Диапазон мощности от 4 кВт до 15 кВт
  • Электронное устройство регулирования напряжения переключающей катушки
  • Встроенное интерфейсное реле для систем с ПЛК

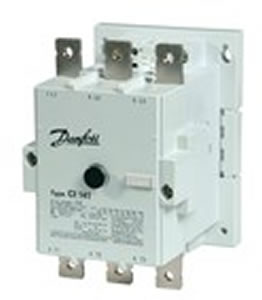

Контакторы Danfoss с интерфейсным реле, серия CI EI (210-420)

Контакторы Danfoss, серия серия CI EI (210-420)


Контакторы Danfoss серии серия CI EI (210-420) выпускаются в корпусах одного типоразмера. Контакторы этой серии снабжены тремя нормально разомкнутыми главными контактами и вспомогательным контактным блоком с одним нормально разомкнутым и одним нормально замкнутым вспомогательным контактом. Поставляются запасные контакты, а в случае ремонта при снятии камеры подвижная система блокируется. После заводской настройки эти контакторы работают как обычные стандартные устройства, но для работы с ПЛК можно привести в действие встроенное интерфейсное реле. Длительный срок службы электрических компонентов делает контакторы CI 210 EI - 420 EI пригодными для работы с любыми электрическими нагрузками, которые используются в современной промышленности. Разнообразные навесные вспомогательные контакты, таймеры, ограничители перенапряжений, механические блокировки и заводские таблички повышают функциональную гибкость контакторов Danfoss группы CI 210 EI - 420 EI и позволяют использовать эти устройства производителями серийного оборудования и щитов управления.

  • Малогабаритная конструкция
  • Винтовое крепление
  • Диапазон мощности от 110 кВт до 220 кВт
  • Базовые модули со встроенными вспомогательными контактами
  • Электронное устройство регулирования напряжения переключающей катушки
  • Широкий диапазон напряжения
  • Двухчастотная катушка (50-60 Гц) в качестве стандартного варианта
  • Встроенное интерфейсное реле для систем с ПЛК

Автоматические выключатели. Пускатели прямого пуска двигателей. УПП. Электронные контакторы и реле времени

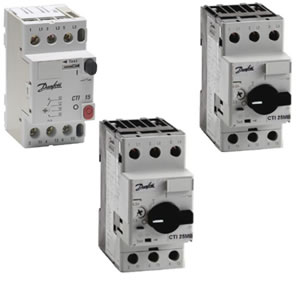

Автоматические выключатели Danfoss для защиты электродвигателей, серии CTI 15, CTI M и CTI MB

Автоматы защиты Danfoss серий CTI 15, CTI M и CTI MB


  • Серия автоматических выключателей и ручных пускателей Danfoss CTI 15 c функционально гибкой модульной конструкцией предоставляет большой выбор навесных вспомогательных функциональных устройств и принадлежностей: вспомогательных контактных блоков, шунтовых расцепителей, зажимов, шин и кожухов. Диапазоны мощности 0,09 – 7,5 кВт / 0,09 – 12,5 кВт
  • Автоматические выключатели Danfoss серии CTI M защищают от перегрузки электродвигатели мощностью 0,02 кВт - 11 кВт
  • Автоматические выключатели Danfoss серии CTI MB со встроенным ограничителем тока защищают от перегрузки электродвигатели мощностью 4 кВт - 22 кВт

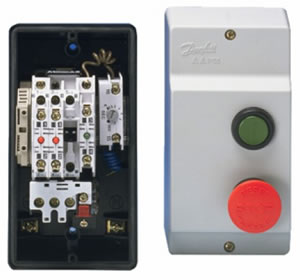

Пускатели Danfoss для прямого пуска электродвигателя, серия CIM

Пускатели Danfoss для прямого пуска электродвигателя, серия CIM


Пускатели электродвигателя Danfoss серии CIM представляют собой устройство прямого пуска от сети, состоящее из контактора с пусковым контактом, устанавливаемого при необходимости в корпусе, с кнопкой останова-сброса или с кнопками пуска и останова-возврата. Для обеспечения гибкости комплектации, необходимо отдельно заказывать термореле перегрузки, соответствующее фактическому току электродвигателя при полной нагрузке.

  • Макс. мощность 4 кВт - 11 кВт
  • CIM 9-25 (настенный монтаж): останов-возврат, пуск-останов-возврат
  • Управляющее напряжение: 230-415 В/50 Гц

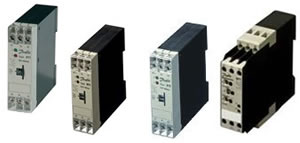

Электронные реле времени Danfoss, серии ATI, BTI, SDT и MTI

Реле времени Danfoss, серии ATI, BTI, SDT и MTI


  • Электронные реле времени Danfoss серии ATI с их прочной конструкцией и множеством встроенных функций являются идеальным вариантом для поставщиков серийного оборудования и производителей щитов управления. Диапазоны регулировки выдержек времени: от 0,1 с до 30 мин
  • Электронные реле времени Danfoss серии BTI с выдержкой времени при выключении имеют диапазон регулировки выдержки времени от 0,1 с до 300 с
  • Электронные реле времени Danfoss серии SDT служат для переключения со звезды на треугольник. Диапазон регулировки выдержек времени составляет от 0,3 с до 30 с
  • Электронные многофункциональные реле времени Danfoss серии MTI имеют диапазон регулирования выдержки времени от 0,05 с до 300 ч

Электронные УПП Danfoss CI-tronic, серия MCI

Электронные УПП Danfoss CI-tronic, серия MCI


Электронные УПП Danfoss CI-tronic серии MCI рассчитаны на диапазон мощностей от 0,1 кВт до 22 кВт. Эти УПп идеально подходят для различных целей, когда необходимо плавно запустить и остановить электродвигатель. Например, их можно использовать для насосов, компрессоров, вентиляторов, конвейеров, механизмов с зубчатым или ременным приводом и прочего оборудования самого различного типа. Устройство плавного пуска Danfoss MCI способно выполнять неограниченное число операций в час, а его выбор и монтаж УПП осуществляются так же легко, как и обычного контактора.

  • Раздельное регулирование времени ускорения и замедления, до 60 с
  • Регулируемый начальный вращающий момент, от 0 до 85 %
  • Функция пуска толчком
  • Универсальное управляющее напряжение: 24 В - 480 В (переменный и постоянный ток)
  • Автоматическое обнаружение обрыва фазы
  • Автоматическая адаптация к частоте 50/60 Гц
  • Светодиодный индикатор состояния
  • Встроенная варисторная защита
  • Неограниченное число включений и выключений в час
  • Вспомогательные контакты по дополнительному заказу
  • Малогабаритная конструкция для установки на DIN-рейку

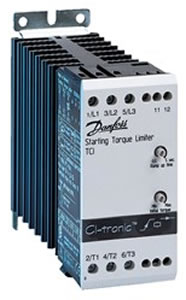

Электронные УПП Danfoss CI-tronic, серия TCI

Электронные УПП Danfoss CI-tronic, серия TCI


Электронные УПП Danfoss CI-tronic серии TCI 1-управляют пуском и остановкой однофазных и трёхфазных двигателей переменного тока. Блок TCI легко устанавливается между пускателем электродвигателя и самим двигателем, обеспечивая возможность регулирования времени разгона и начального вращающего момента.

  • Однофазный и трехфазный режим работы
  • Регулируемое время линейного нарастания характеристики от 0,5 с до 5 с
  • Начальный вращающий момент от 0 до 85 %
  • Встроенная варисторная защита
  • Неограниченное число включений и выключений в час
  • Малогабаритная конструкция для установки на DIN-рейку

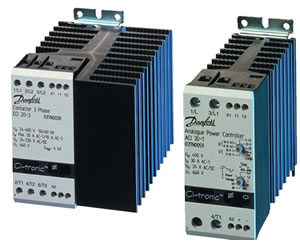

Электронные контакторы Danfoss CI-tronic, серии ECI и ACI (регуляторы мощности)

Электронные контакторы Danfoss CI-tronic, серии ECI и ACI


  • Электронные контакторы Danfoss CI-tronic ECI предназначены для быстрого и точного переключения. В этих контакторах используются силовые микросхемы SCR с новой технологией LTE (низкого теплового расширения). Эта уникальная конструкция силовой микросхемы обеспечивает высокую коммутационную способность и длительный срок службы. Контакторы работают в режиме импульсного включения с целью снижения электромагнитного излучения, снабжены теплоотводами, устанавливаются на DIN-рейках и не требуют никаких дополнительных компонентов
  • Аналоговые регуляторы мощности Danfoss CI-tronic ACI предназначены для прецизионного регулирования температуры и мощности трансформаторов. Благодаря встроенному микроконтроллеру этот регулятор может работать как в режиме регулирования угла фазового сдвига, так и регулирования интервала между пачками импульсов. Регулятор автоматически адаптируется к нагрузке, обеспечивая плавное нарастание пускового тока, а в режиме импульсного включения устраняет нежелательное воздействие остаточной намагниченности трансформаторов. Блок ACI легко подсоединяется к ПЛК или регулятору с помощью одного из возможных входных сигналов.

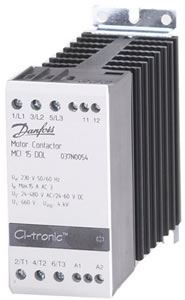

Электронные контакторы Danfoss CI-tronic для электродвигателей, серия MCI DOL

Электронные контакторы Danfoss CI-tronic для электродвигателей, серия MCI DOL


Электронные контакторы для электродвигателей Danfoss CI-tronic MCI-DOL предназначены для быстрого переключения трёхфазных двигателей переменного тока в ответственных условиях. Контакторы работают в режиме импульсного включения с целью снижения электромагнитного излучения, снабжены светодиодными индикаторами состояния и пригодны для работы с различными уровнями управляющего напряжения.

  • Длительный срок службы
  • Универсальное управляющее напряжение
  • Светодиодный индикатор состояния
  • Встроенная варисторная защита
  • Неограниченное число включений и выключений в час
  • Малогабаритная конструкция для установки на DIN-рейку
