Изметирельные трансформаторы и средневольтные датчики ABB

Оборудование для измерения тока и напряжения от 0,6 кВ до 48 кВ, для защиты и контроля в сетях среднего напряжения

Датчики среднего напряжения ABB внутренней установки

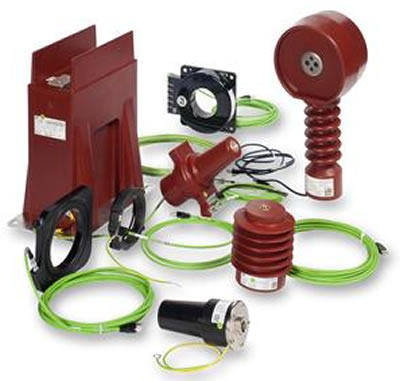

Средневольтные датчики ABB внутренней установки


Электронные измерительные трансформаторы (датчики) представляют собой альтернативный способ измерения токов и напряжений. Датчики с применением альтернативных принципов измерения пришли на смену традиционным измерительным трансформаторам с целью существенного уменьшения размеров, повышения безопасности, стандартизации параметров и расширения функциональных возможностей. Эти известные принципы в полной мере могут использоваться только в сочетании с различными интеллектуальными электронными устройствами.

Типы датчиков

  • Датчики тока для внутренней установки: измерение тока по принципу катушки Роговского с высокой степенью линейности и широким динамическим диапазоном
  • Датчики напряжения для внутренней установки: отсутствие насыщения и влияния феррорезонанса, линейность, измерение напряжения, основанное на принципе емкостного делителя
  • Комбинированные датчики для внутренней установки: функции измерения тока и напряжения, а также индикации напряжения – в одном компактном устройстве с литым корпусом из эпоксидной смолы

Номенклатура датчиков ABB внутренней установки

  • Датчики тока KECA 80 C85
  • Датчики тока KECA 80 C104; KECA 80 C165
  • Датчики тока KECA 80 C184; KECA 80 C216
  • Датчики тока KECA 80 D85 (с расщепленным сердечником)
  • Датчики тока KECA 250 B1
  • Датчики напряжения KEVA A
  • Датчики напряжения KEVA B
  • Датчики напряжения KEVA C
  • Комбинированные датчики для внутренней установки KEVCD
  • Комбинированные датчики для внутренней установки KEVCY_RE
  • Датчики напряжения KEVA 36 G
  • Датчики тока RSS-1, погружные

Измерительные трансформаторы ABB внутренней установки

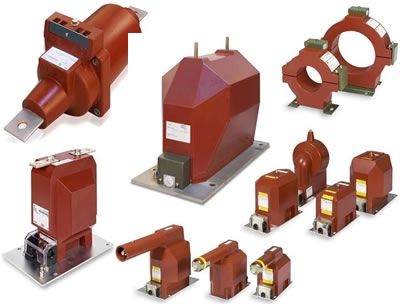

Измерительные трансформаторы ABB внутренней установки


Измерительные трансформаторы ABB внутренней установки имеют уровень прочности изоляции до 40,5 кВ. Эти трансформаторы можно устанавливать в различных местах в пределах распределительного устройства среднего напряжения. Трансформаторы могут оснащаться плавким предохранителем на стороне первичной обмотки, либо использоваться без плавкого предохранителя.

Номенклатура измерительных трансформаторов ABB внутренней установки

  • Трансформатор тока TTR 24 кВ
  • Трансформатор тока KOKS 24 кВ Трансформатор тока BB и BBO 24 кВ
  • Трансформатор тока KOLMA 0.72 кВ Трансформатор тока KOLA 0.72 кВ Трансформатор тока KOKM 0.72 кВ
  • Трансформатор тока TPU 40.5 кВ
  • Трансформатор тока TPE 24 кВ
  • Однополюсный трансформатор напряжения TJC 40.5 кВ
  • Двухполюсный трансформатор напряжения KGUG 36 кВ
  • Однополюсный трансформатор напряжения TJP 36 кВ, с предохранителем
  • Двухполюсный трансформатор напряжения TDC 36 кВ
  • Трансформатор тока IP24 24 кВ
  • Трансформатор тока IMP 0.72 кВ
  • Трансформатор тока IMR 0.72 кВ
  • Трансформатор тока IMS 0.72 кВ
  • Трансформатор тока IMW 0.72 кВ
  • Трансформатор тока INSOA 0.72 кВ
  • Трансформатор тока ISW 0.72 кВ
  • Трансформатор тока IHDA 0.72 кВ
  • Трансформатор тока KOFA 17.5 кВ
  • Трансформатор тока IHBF 24 кВ
  • Трансформатор поддержки DUMMY 24 кВ
  • Однополюсный трансформатор напряжения KGUGI 36 кВ
  • Однополюсный трансформатор напряжения TJE 12 кВ

Датчики среднего напряжения ABB наружной установки

Средневольтные датчики ABB наружной установки


Датчики тока и напряжения являются важной технологией, которая обеспечивает поддержание на высоком уровне интеллектуального управления потребителями в энергосистеме при любых существенных ее обновлениях в различных сферах применения.

Надежность и эффективность работы сетей очень выгодны для энергетических компаний, так как позволяют снизить стоимость электроэнергии, добиться стабильного дохода, избежать штрафов и существенно повысить качество обслуживания потребителей. Чтобы в максимальной степени обеспечить эти преимущества, необходима подробная информация о состоянии всей энергосистемы, каждой ее составляющей. Для реализации этих целей компания ABB предлагает датчикb тока и напряжения DistribuSense.

Номенклатура датчиков ABB наружной установки

  • Комбинированный датчик VCS-110 15 кВ
  • Датчик тока VKS-110 15 кВ
  • Комбинированный датчик WLS-110 15 кВ
  • Датчик тока KLS-110 15 кВ
  • Датчики напряжения VLS-110 (15 кВ), VLS-150 (25 кВ) и VLS-200 (35 кВ)
  • Трансформаторный датчик низкого напряжения с расщепленным сердечником LVS

Измерительные трансформаторы среднего напряжения ABB наружной установки

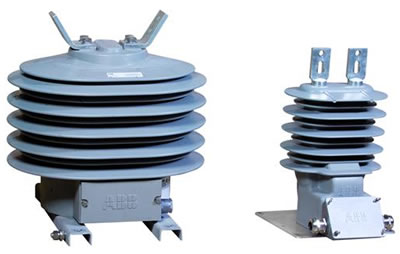

Средневольтные измерительные трансформаторы ABB наружной установки


Измерительные трансформаторы ABB наружной установки в сетях среднего напряжения разработаны для электроустановок с уровнем изоляции до 40,5 кВ. Основные конструктивные части трансформатора – это корпус из эпоксидной смолы, первичная обмотка, вторичная обмотка и магнитопровод. Трансформатор может устанавливаться в любом месте внутри распределительного устройства.

Основные характеристики

  • Гидрофобная эпоксидная смола (HCEP) способна противостоять условиям окружающей среды
  • Номинальное напряжение 40,5 кВ
  • Имеет две вторичные обмотки с возможностью переключения
  • Номинальный первичный ток от 10 А до 3000 А
  • Номинальный кратковременный выдерживаемый ток: до 100 кА

Номенклатура измерительных трансформаторов ABB наружной установки

  • TPO 40.5 кВ
  • KON 24 кВ
  • KOKU 1.2 кВ
  • TJO 40.5 кВ
  • TDO 24 кВ
  • VOG 24 кВ
  • VOL-xx 40.5 кВ
  • IMT 0.72 кВ

Измерительные трансформаторы ABB для внутренней и наружной установки

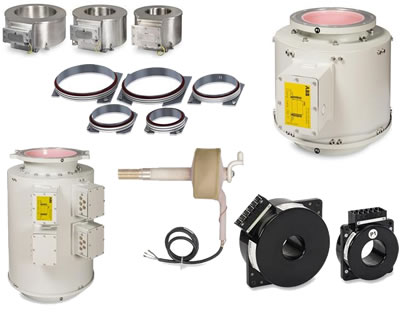

Измерительные трансформаторы ABB для внутренней и наружной установки


Номенклатура

  • Трансформатор тока внутренней установки AT
  • Трансформаторы тока внутренней установки BDG
  • Трансформаторы тока внутренней / наружной установки TAT
  • Трансформатор тока KOLT внутренней установки
  • Трансформаторы тока внутренней / наружной установки ELK CN3
  • Трансформаторы тока внутренней / наружной установки ELK CN14
  • Трансформаторы тока внутренней / наружной установки ELK CT0
  • Трансформаторы тока внутренней / наружной установки OP1
  • Трансформаторы тока внутренней / наружной установки BD
  • Трансформаторы тока внутренней / наружной установки CN14C
